Ringkasan Artikel: A balok-I canai panasadalah bagian baja struktural yang banyak digunakan yang dirancang untuk memberikan ketahanan lentur praktis dan dukungan yang dapat diandalkan untuk bangunan industri, pangkalan peralatan, platform, dan rak pipa. Memahami geometri penampang, kualitas baja, dimensi, proses manufaktur, dan perlindungan permukaan membantu para insinyur dan tim pembelian memilih produk yang tepat untuk aplikasi mereka.Ronghengmemasok balok-I canai panas dengan kualitas Q235B dan Q355B, dengan ukuran umum dari 10# hingga 63# dan panjang standar 6 m, 9 m, dan 12 m. Panduan ini menjelaskan cara mengevaluasi spesifikasi, membandingkan pilihan material, dan menyiapkan rencana pengadaan baja yang lebih akurat.

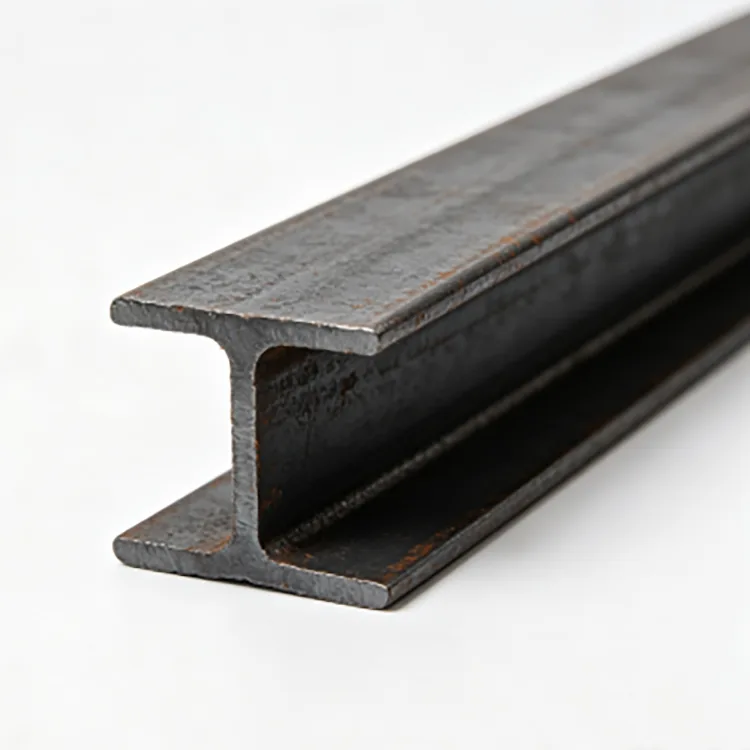

Balok I canai panas adalah profil baja struktural yang dibuat dengan menggulung baja yang dipanaskan melalui serangkaian lintasan pembentukan. Penampangnya terdiri dari dua flensa horizontal yang dihubungkan oleh jaringan vertikal, menciptakan profil berbentuk I yang dapat dikenali. Geometri ini mendistribusikan material secara efisien untuk menahan tekukan, sehingga membuat bagian tersebut cocok untuk banyak aplikasi penahan beban.
Berbeda dengan balok fabrikasi yang dirakit dari pelat baja terpisah, balok I canai panas standar memperoleh bentuk penampang dasar secara langsung selama proses penggulungan. Hal ini mengurangi kebutuhan pembuatan bagian dasar melalui pengelasan pelat memanjang dan menyediakan profil standar untuk fabrikasi selanjutnya.
Rongheng memasok produk Hot-Rolled I-Beam dengan kualitas Q235B dan Q355B. Kisaran yang tersedia mencakup ukuran standar umum Tiongkok dari 10# hingga 63#, dengan pemotongan panjang tetap dan pemrosesan tambahan tersedia sesuai dengan persyaratan proyek yang dikonfirmasi.
Jaring terutama menghubungkan flensa dan berkontribusi terhadap ketahanan geser, sedangkan flensa memberikan sebagian besar ketahanan lentur bagian tersebut. Namun, kinerja sebenarnya bergantung pada sifat penampang lengkap, mutu baja, kondisi penyangga, pola pembebanan, dan desain struktur.
Pengerolan panas membentuk baja pada suhu tinggi, sehingga material lebih mudah melewati pembentukan gulungan dibandingkan pada suhu kamar. Untuk balok-I, operasi pengerolan yang berurutan membentuk badan dan flensa serta membawa bagian tersebut menuju dimensi yang ditentukan.
Urutan produksi yang khas mencakup tahapan berikut:
Pengaturan produksi dan inspeksi yang tepat bergantung pada fasilitas produksi dan standar produk yang berlaku. Bagi pembeli, poin pentingnya adalah memverifikasi bahwa balok yang sudah jadi memenuhi persyaratan yang disepakati untuk dimensi bagian, tingkat material, panjang, dan kondisi permukaan.
Memilih balok-I canai panas memerlukan lebih dari sekadar mengidentifikasi ukuran nominal. Pembeli harus mengonfirmasi penunjukan bagian, tingkat baja, standar dimensi, panjang, persyaratan pemrosesan, dan kondisi pengiriman sebelum melakukan pemesanan.
Tabel berikut merangkum informasi pasokan utama yang dipublikasikan untuk rangkaian produk canai panas I-beam Rongheng.
| Spesifikasi | Opsi atau Detail yang Tersedia | Apa yang Harus Dikonfirmasi Pembeli |
|---|---|---|
| Jenis produk | Balok I struktural canai panas | Profil penampang yang diperlukan |
| Kelas baja | Q235B, Q355B | Nilai yang ditentukan dalam gambar struktur |
| Kisaran ukuran | 10#–63# | Penunjukan dan seri bagian yang tepat |
| Seri bagian | pilihan seri a dan seri b | Konfigurasi dimensi yang benar |
| Panjang standar | 6m, 9m, 12m | Panjang stok atau jadwal pemotongan yang diperlukan |
| Kondisi permukaan | Baja canai panas berwarna hitam | Apakah pelapisan tambahan diperlukan |
| Opsi pemrosesan | Pemotongan, pengeboran, beveling, pelurusan, deburring | Menggambar detail dan toleransi pemrosesan |
| Standar yang berlaku | GB/T 706-2016; persyaratan lain dapat didiskusikan | Standar dan kriteria penerimaan yang diperlukan |
| Dokumen inspeksi | Sertifikat material dan catatan inspeksi yang disepakati, sesuai dengan persyaratan proyek | Dokumentasi yang diperlukan dan ruang lingkup inspeksi |
Opsi-opsi ini bukan pengganti spesifikasi spesifik proyek. Dimensi sebenarnya, lebar flensa, ketebalan badan, berat unit, dan toleransi bervariasi menurut bagian yang dipilih dan standar yang berlaku. Pembeli harus meminta informasi dimensi yang relevan daripada berasumsi semua balok dalam kisaran ukuran nominal yang sama memiliki sifat yang sama.
Untuk informasi produk tambahan, kunjungi kategori produk Rongheng Steel I-Beams.
Profil berbentuk I membuat balok I canai panas berguna dalam struktur yang mengutamakan ketahanan lentur, fabrikasi praktis, dan kompatibilitas dengan metode konstruksi baja yang sudah ada. Kesesuaiannya masih harus dikonfirmasi melalui perhitungan teknik untuk setiap aplikasi.
Untuk basis peralatan, pembeli harus mempertimbangkan getaran, beban terkonsentrasi, posisi pemasangan, dan gaya pengoperasian yang berulang. Untuk struktur bangunan, bentang, jarak balok, detail sambungan, batas defleksi, dan stabilitas keseluruhan juga sama pentingnya.
Balok yang berfungsi untuk platform dengan beban ringan mungkin tidak cocok untuk struktur pendukung derek atau alat berat yang mengalami gaya dinamis yang signifikan. Rekayasa khusus aplikasi harus selalu memandu seleksi akhir.
Q235B dan Q355B adalah jenis baja struktural yang umum digunakan untuk berbagai kebutuhan teknik. Pertimbangan utamanya adalah apakah sifat mekanik material yang ditentukan memenuhi persyaratan desain bila dikombinasikan dengan penampang balok yang dipilih.
Q235B sering dipertimbangkan untuk fabrikasi struktur umum, termasuk rangka penyangga pabrik, platform, penyangga peralatan, dan aplikasi lain yang sifat spesifiknya memadai. Kesesuaiannya tergantung pada beban desain, dimensi bagian, detail sambungan, dan standar yang berlaku.
Q355B menawarkan kekuatan leleh yang ditentukan lebih tinggi daripada Q235B berdasarkan standar material yang berlaku. Ini dapat dipilih ketika suatu proyek memerlukan kekuatan material yang lebih tinggi atau ketika insinyur menentukan bahwa itu sesuai untuk kondisi pembebanan yang diinginkan.
Namun demikian, mutu dengan kekuatan yang lebih tinggi tidak secara otomatis membuat balok yang lebih kecil dapat diterima. Lendutan, stabilitas lokal dan keseluruhan, kapasitas sambungan, kelelahan jika relevan, dan pemeriksaan desain lainnya mungkin masih menentukan pemilihan.
| Faktor Perbandingan | Q235B | Q355B |
|---|---|---|
| Penempatan umum | Kelas baja struktural umum | Kelas baja struktural berkekuatan lebih tinggi |
| Aplikasi potensial | Kerangka umum, platform, dan dukungan | Aplikasi yang membutuhkan kekuatan material tertentu yang lebih tinggi |
| Pemilihan ukuran balok | Harus memenuhi perhitungan struktural | Harus memenuhi perhitungan struktural |
| Pengelasan dan fabrikasi | Ikuti persyaratan kelas yang berlaku dan prosedur yang disetujui | Ikuti persyaratan kelas yang berlaku dan prosedur yang disetujui |
| Seleksi akhir | Berdasarkan spesifikasi teknik | Berdasarkan spesifikasi teknik |
Sebelum memesan, konfirmasikan kadar yang diperlukan terhadap gambar struktur dan spesifikasi material. Mengganti satu tingkatan dengan tingkatan lain tanpa persetujuan dapat mempengaruhi kepatuhan, prosedur fabrikasi, atau kinerja struktural.
Balok I dan balok H keduanya merupakan profil baja struktural dengan badan dan dua flensa, namun proporsi penampang dan sifat penampangnya dapat berbeda secara signifikan. Balok I tradisional umumnya memiliki flensa yang lebih sempit, sedangkan balok H biasanya memiliki flensa yang lebih lebar dan profil yang disesuaikan dengan berbagai kebutuhan struktural.
| Titik Perbandingan | I-Beam | H-Beam |
|---|---|---|
| Penampilan penampang | Biasanya flensa lebih sempit dibandingkan dengan kedalaman bagian | Biasanya flensa lebih lebar |
| Peran struktural umum | Balok, platform, pendukung peralatan, dan anggota rangka terpilih | Kolom, rangka bangunan, dan komponen penahan beban lainnya |
| Pertimbangan desain | Modulus bagian, ketahanan geser, stabilitas, dan defleksi | Sifat-sifat bagian, kestabilan, beban aksial, tekukan, dan sambungan |
| Dapat dipertukarkan | Memerlukan verifikasi teknik | Memerlukan verifikasi teknik |
Tidak ada profil yang unggul secara universal. Pilihan yang tepat bergantung pada jalur beban, bentang, kondisi tumpuan, orientasi komponen struktur, desain sambungan, dan properti bagian yang relevan. Penggantian tidak boleh dilakukan semata-mata karena dua profil tampak serupa atau mempunyai kedalaman nominal yang sebanding.
Proyek yang memerlukan beberapa profil struktural juga dapat meninjau bagian baja struktural Rongheng untuk membandingkan kategori produk yang tersedia.
Kualitas produk melibatkan lebih dari sekedar penampilan visual. Untuk balok-I canai panas, pembeli harus memverifikasi bahwa bagian yang disediakan sesuai dengan pesanan pembelian dan bahwa dimensi, identifikasi bahan, dan kondisi permukaannya memenuhi kriteria penerimaan yang disepakati.
Rencana inspeksi praktis dapat mencakup hal-hal berikut:
Balok I canai panas hitam standar tidak secara otomatis dilengkapi lapisan pelindung korosi. Permukaan biasanya masih mempertahankan kerak pabrik, dan perlindungan tambahan mungkin diperlukan tergantung pada lingkungan pengoperasian.
Untuk aplikasi dalam ruangan dalam kondisi kering, permukaan hitam yang ditentukan mungkin cukup. Instalasi di luar ruangan, fasilitas lembab, lokasi pesisir, dan lingkungan yang agresif secara kimia mungkin memerlukan sistem pengecatan yang sesuai, galvanisasi hot-dip, atau lapisan pelindung rekayasa lainnya.
Jika galvanisasi ditentukan, pemotongan, pengeboran, dan operasi fabrikasi lainnya umumnya harus dikoordinasikan sebelum pelapisan. Hal ini membantu mengurangi jumlah baja terbuka yang memerlukan perbaikan pelindung setelah pemrosesan. Sistem pelapisan akhir harus dipilih berdasarkan lingkungan, umur desain, rencana pemeliharaan, dan persyaratan proyek.
Spesifikasi pembelian yang jelas membantu mengurangi ketidaksesuaian material, fabrikasi yang tidak perlu, dan penundaan pemasangan. Sebelum meminta penawaran, siapkan informasi berikut bila memungkinkan.
Misalnya, proyek yang membutuhkan balok sepanjang 12 m dengan lubang pemasangan yang dibor harus menentukan panjang pemotongan akhir dan lokasi lubang. Jika pesanan hanya menyebutkan ukuran dan kuantitas balok, pemasok mungkin tidak memiliki informasi yang cukup untuk menyiapkan komponen olahan yang diperlukan.
Rongheng dapat mengoordinasikan bagian standar, pemotongan dengan panjang tetap, pengeboran, kemiringan, pelurusan, dan deburring sesuai dengan persyaratan yang disepakati. Menyediakan gambar lengkap dan daftar pemotongan yang terkonsolidasi memudahkan peninjauan pesanan sebelum produksi atau pengiriman.
Ini biasanya digunakan untuk struktur pabrik, balok yang berhubungan dengan atap, platform, pangkalan peralatan, rak pipa, rangka gudang, dan struktur pendukung industri. Penerapan spesifiknya harus dibandingkan dengan desain struktural.
Rongheng mencantumkan rentang ukuran umum dari 10# hingga 63#, termasuk opsi seri a dan seri b. Dimensi yang tepat dan berat satuan teoretis bergantung pada penunjukan bagian yang dipilih.
Panjang standar yang umum adalah 6 m, 9 m, dan 12 m. Pemotongan dengan panjang tetap juga dapat didiskusikan sesuai dengan dimensi proyek yang dikonfirmasi dan persyaratan pesanan.
Q355B memiliki kekuatan luluh spesifik yang lebih tinggi, namun kadar yang sesuai bergantung pada desain teknik, kondisi pembebanan, ukuran bagian, persyaratan fabrikasi, dan standar yang berlaku. Kekuatan material yang lebih tinggi saja tidak menjamin kinerja struktural yang lebih baik secara keseluruhan.
Tidak secara otomatis. Kedua profil tersebut dapat memiliki properti bagian dan perilaku struktural yang berbeda. Setiap penggantian harus diperiksa dan disetujui oleh insinyur struktur yang bertanggung jawab.
Ya. Pemotongan, pengeboran, kemiringan, pelurusan, dan deburring dapat diatur sesuai dengan persyaratan pemrosesan yang disepakati. Pembeli harus memberikan gambar, dimensi, dan toleransi yang diperlukan sebelum memesan.
Permukaan canai panas hitam standar tidak setara dengan lapisan pelindung korosi khusus. Tergantung pada lingkungan, proyek mungkin memerlukan pengecatan, galvanisasi hot-dip, atau sistem pelindung lain yang sesuai.
Sertakan penunjukan bagian, kelas baja, standar yang berlaku, kuantitas, panjang yang dibutuhkan, detail pemrosesan, perawatan permukaan, persyaratan inspeksi, dan tujuan pengiriman. Detail ini membantu pemasok menilai pesanan dengan lebih akurat.
Bobot teoretis dihitung dengan mengalikan bobot satuan yang dipublikasikan dari bagian yang dipilih dengan panjangnya. Misalnya, suatu bagian dengan berat satuan teoritis 20 kg/m dan panjang 12 m mempunyai berat teoritis 240 kg. Berat satuan sebenarnya harus dikonfirmasi untuk bagian yang dipilih, dan kontrak harus menentukan metode penyelesaian.
Ya. Pesanan internasional dapat dikoordinasikan berdasarkan spesifikasi bagian yang disepakati, persyaratan pemrosesan, dokumen inspeksi, pengemasan, pemuatan kontainer, dan dokumentasi ekspor. Pengaturan pengiriman harus dikonfirmasi untuk setiap pesanan.
I-beam canai panas dapat memberikan solusi struktural yang efisien jika dimensi, kualitas baja, dan sifat bagiannya sesuai dengan tuntutan proyek. Pengadaan yang berhasil memerlukan lebih dari sekadar membandingkan harga: pembeli harus memverifikasi standar yang berlaku, memastikan rangkaian bagian yang benar, menentukan pemrosesan dan perlindungan korosi, serta menetapkan persyaratan inspeksi dan pengiriman yang jelas.
Rongheng mendukung pengadaan baja struktural dengan balok I canai panas Q235B dan Q355B, ukuran umum dari 10# hingga 63#, panjang standar 6 m, 9 m, dan 12 m, serta opsi pemrosesan yang disepakati. Baik Anda membeli baja untuk struktur pabrik, basis peralatan, platform industri, atau rak pipa, spesifikasi yang akurat dapat membantu menyederhanakan fabrikasi dan mengurangi risiko pengadaan yang dapat dihindari.
Mencari pasokan Hot-Rolled I-Beam yang dapat diandalkan untuk proyek struktural Anda berikutnya? Bagikan ukuran bagian, tingkat baja, kuantitas, dimensi pemotongan, perawatan permukaan, dan tujuan pengiriman yang Anda perlukan dengan Rongheng. Tim kami dapat meninjau kebutuhan Anda dan mendiskusikan opsi pasokan yang sesuai. Untuk detail produk, penawaran proyek, dan pengaturan pemrosesan yang disesuaikan,lanjutanbertindak kamihari ini untuk mendiskusikan kebutuhan sumber baja Anda.
-
