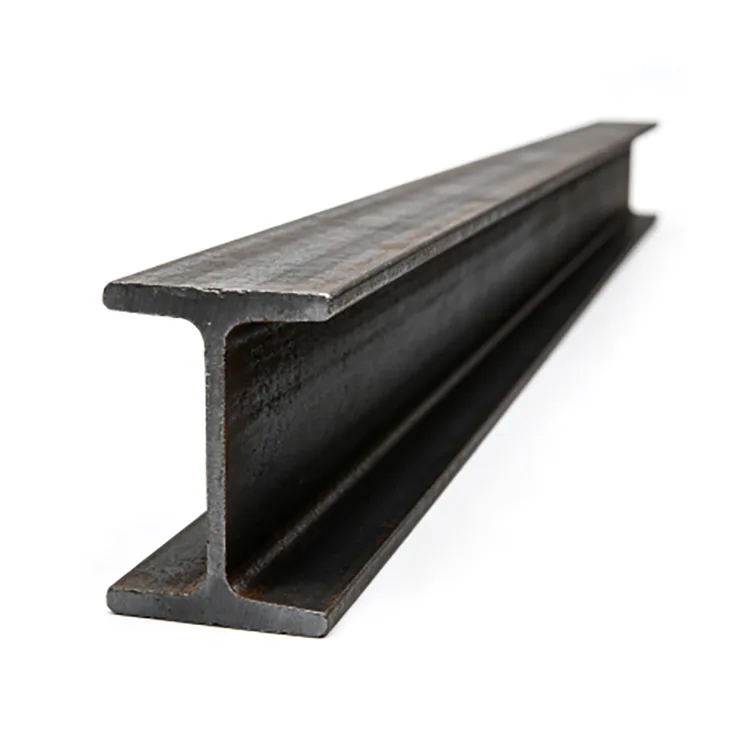

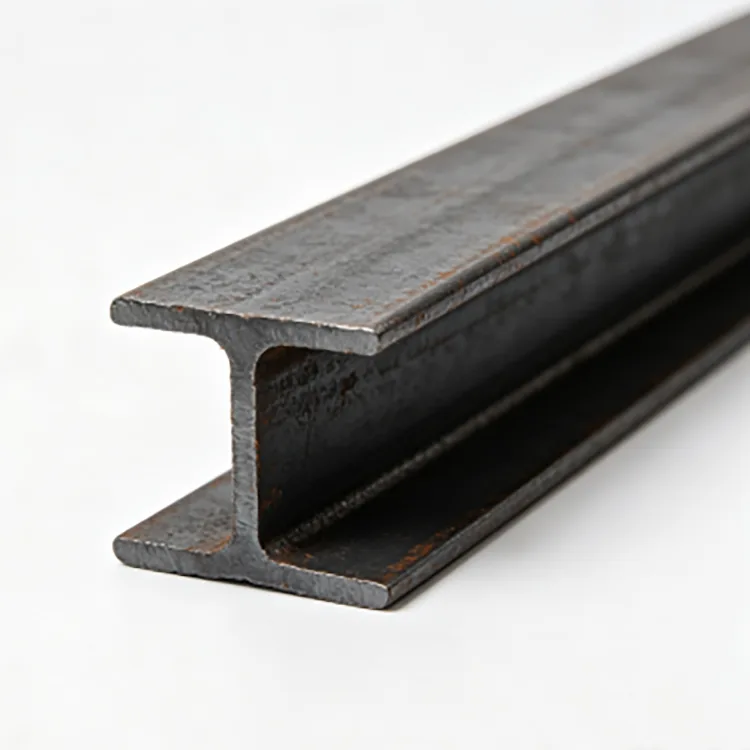

I-Beam Canai Panas adalah bagian baja struktural canai panas dengan dua flensa yang dihubungkan oleh jaringan pusat. Bagian tersebut dibentuk secara langsung melalui penggulungan pada suhu tinggi daripada mengelas pelat baja yang terpisah menjadi satu.
Geometri berbentuk I memberikan ketahanan lentur melalui flensa sementara badan menghubungkan bagian tersebut dan membawa gaya geser. Biasanya dipasok untuk struktur pabrik, platform, pangkalan peralatan, rak pipa, dan pekerjaan baja struktural lainnya.
Rongheng memasok I-Beam Canai Panas Q235B dan Q355B dalam ukuran umum dari 10# hingga 63#, dengan panjang standar 6 m, 9 m, dan 12 m. Pemotongan dengan panjang tetap dan pemrosesan lainnya dapat diatur sesuai dengan kebutuhan proyek.
| Barang | Spesifikasi |
|---|---|
| Produk | I-Beam Canai Panas |
| Kelas baja | Q235B, Q355B |
| Kisaran ukuran | 10#–63# |
| Tipe umum | seri a/b |
| Panjang standar | 6m / 9m / 12m |
| Pemotongan dengan panjang tetap | Tersedia |
| Permukaan | Canai panas berwarna hitam |
| Pengolahan | Pemotongan, pengeboran, beveling, pelurusan, deburring |
| Standar baja dasar | GB/T 706-2016 |
| Standar lainnya | Persyaratan ASTM / EN dapat didiskusikan |
| Formulir pasokan | Stok atau produksi sesuai kebutuhan |
Bagian yang umum diminta meliputi 12.6#, 14#, 16#, 18#, 20a#, 25a# dan 32a#. Dimensi bagian yang tepat, lebar flensa, ketebalan badan, dan berat teoretis bergantung pada penunjukan bagian yang dipilih.
Ukuran I Beam yang benar bergantung pada persyaratan struktural, bukan harga atau ketersediaan saja. Bentang, beban yang diterapkan, kondisi tumpuan, jarak, metode sambungan dan defleksi yang diijinkan harus dipertimbangkan sebelum bagian tersebut dipilih.
Rentang yang lebih panjang, beban peralatan yang terkonsentrasi, atau jarak yang lebih jauh antar penyangga mungkin memerlukan bagian yang lebih besar. Desain struktural mungkin juga perlu mempertimbangkan stabilitas lateral dan kemudahan servis selain lentur dan geser.
Bila gambar struktur sudah menentukan nomor balok, urutannya harus mengikuti bagian yang ditentukan daripada membiarkan penggantian hanya berdasarkan dimensi serupa atau stok yang tersedia.
Balok I dan balok H mempunyai geometri penampang dan sifat penampang yang berbeda. Balok I tradisional umumnya memiliki flensa yang lebih sempit dan permukaan flensa bagian dalam yang miring, sedangkan balok H umumnya memiliki flensa yang lebih lebar.
Balok I biasanya digunakan sebagai komponen struktur lentur, sedangkan balok H sering dipilih untuk kolom dan rangka struktur yang lebih berat. Ini hanyalah perbedaan umum; bagian sebenarnya harus ditentukan oleh desain struktural.
Balok I tidak boleh diganti dengan balok H hanya karena kedua bagian tersebut tampak serupa atau salah satu lebih mudah didapat.
Q235B umumnya digunakan untuk balok pabrik, platform, penyangga peralatan, dan fabrikasi struktur umum di mana bagian yang dipilih memenuhi kondisi beban yang diperlukan.
Q355B memberikan kekuatan material yang lebih tinggi dan dapat ditentukan untuk aplikasi struktural yang lebih berat dimana desain memerlukannya.
Nilai baja yang lebih tinggi tidak secara otomatis membuat bagian yang lebih kecil cocok. Jika grade diubah untuk mengurangi berat baja, desain struktur harus diperiksa kembali kekuatan, defleksi dan stabilitasnya.
Balok dibentuk secara langsung melalui serangkaian operasi pengerolan panas:
Billet baja → pemanasan → penggulungan kasar → penggulungan menengah → penggulungan akhir → ukuran → pelurusan → pemotongan → inspeksi → bundling
Lintasan penggulungan yang berurutan membentuk badan dan flensa serta membawa bagian tersebut ke dimensi yang diperlukan. Setelah digulung, balok diperiksa dimensinya, kelurusannya dan kondisi permukaannya.

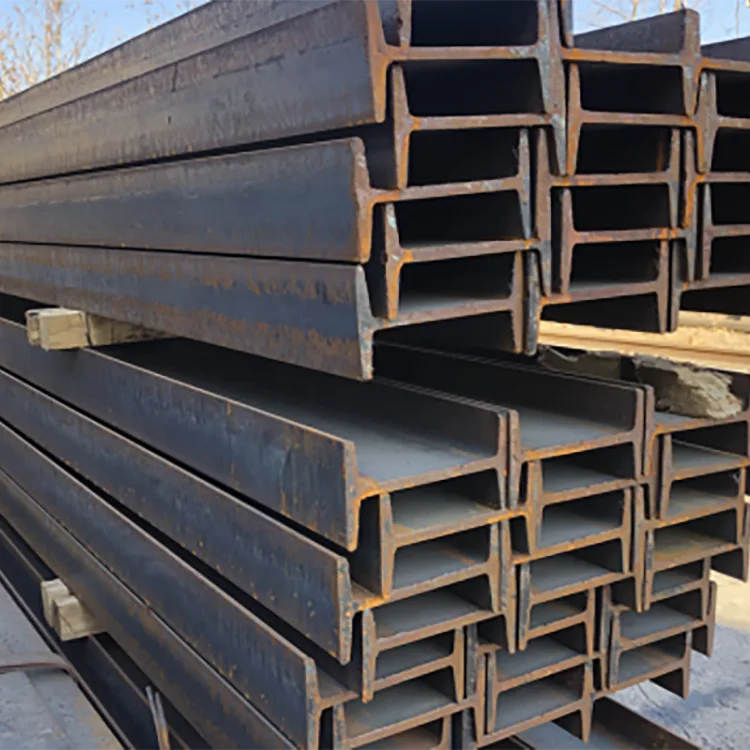

Skala penggilingan gelap yang biasanya ditemukan pada baja canai panas hitam adalah permukaan produksi yang terbentuk selama penggulungan dan berbeda dengan karat atmosferik.
Geometri dasar jaring dan flensa dihasilkan selama penggulungan, sehingga pelanggan menerima bagian struktural yang sudah jadi, bukan pelat terpisah yang perlu dibuat menjadi bagian berbentuk I.
Hal ini menyederhanakan pemotongan dan fabrikasi selanjutnya serta menghindari penggunaan las memanjang untuk membuat bagian balok dasar. Bagian canai yang konsisten juga membuat jadwal material dan gambar fabrikasi lebih mudah dikoordinasikan pada proyek batch.
I-Beam Canai Panas terutama digunakan di mana bagian I menyediakan komponen lentur struktural yang sesuai.
Untuk aplikasi permesinan, pemilihan balok harus mempertimbangkan lebih dari berat total peralatan. Rentang penyangga, titik pemasangan, distribusi beban, getaran, dan pembebanan berulang semuanya dapat memengaruhi bagian yang diperlukan.
Untuk proyek permesinan yang dipasok, balok 14#–20# I telah digunakan untuk pangkalan peralatan dan fabrikasi pendukung.

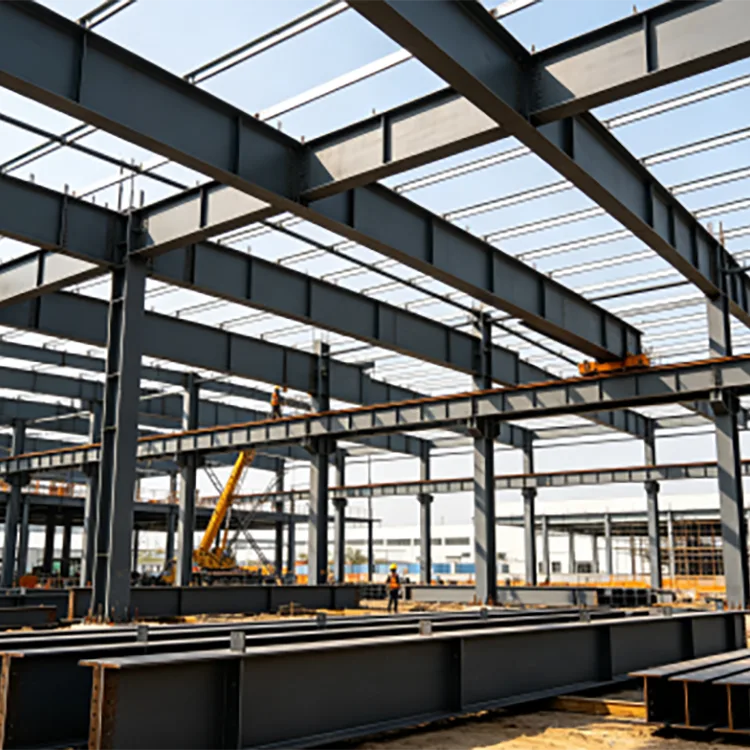

Untuk konstruksi pabrik, balok 16#–25# Q235B I telah disuplai untuk balok terkait atap, anggota platform, dan struktur pendukung.
Dimensi bagian yang konsisten penting untuk fabrikasi batch karena balok harus sejajar dengan pelat sambungan dan bagian struktural yang berdekatan selama pemasangan.
I-Beam Canai Panas dipasok sebagai baja canai panas hitam tanpa lapisan pelindung korosi.

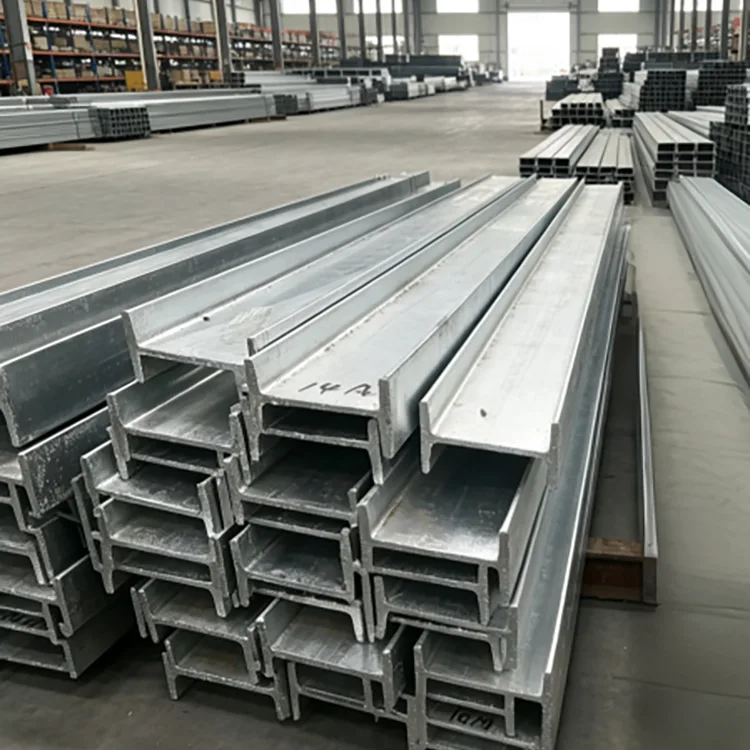

Untuk aplikasi dalam ruangan yang kering, permukaan hitam dapat digunakan jika proyek tidak memerlukan perlindungan korosi tambahan. Untuk pekerjaan baja luar ruangan yang terbuka, pengecatan, galvanisasi hot-dip atau sistem pelapisan lain yang sesuai dapat ditentukan sesuai dengan lingkungan layanan.
Apabila galvanisasi diperlukan, pemotongan, pengeboran dan fabrikasi lainnya sebaiknya diselesaikan sebelum proses galvanisasi. Hal ini mengurangi jumlah baja terbuka yang memerlukan perbaikan setelah pemrosesan.
Rongheng dapat mengatur pemrosesan sesuai gambar proyek, antara lain:
Untuk pesanan dalam jumlah besar, pelanggan dapat memberikan daftar pemotongan dan gambar fabrikasi sebelum produksi. Hal ini memungkinkan panjang balok dan persyaratan pemrosesan dikoordinasikan dengan dimensi pemasangan.
Inspeksi berfokus pada tingkat material, penunjukan bagian, dan dimensi akhir.
Sertifikat material dan catatan inspeksi yang disepakati dapat diberikan sesuai dengan kebutuhan proyek. Inspeksi pihak ketiga juga dapat diatur bila ditentukan dalam kontrak.
Pesanan baja dapat diselesaikan berdasarkan berat aktual atau berat teoritis sesuai dengan kontrak pembelian.
Berat sebenarnya didasarkan pada massa terukur dari material yang dikirimkan. Bobot teoretis dihitung dari bobot satuan yang dipublikasikan dari bagian yang dipilih dan panjang yang disediakan.
Misalnya, sebuah balok dengan berat satuan teoritis 20 kg/m dan panjang 12 m mempunyai berat teoritis 240 kg.
Untuk pesanan massal, metode penyelesaian harus dikonfirmasi sebelum produksi dan pengiriman.
Proyek pabrik di Tiongkok Utara menggunakan I-Beam Hot-Rolled 16#–25# Q235B untuk balok, platform, dan struktur pendukung yang berhubungan dengan atap. Bahan dipasok secara batch dengan pemeriksaan bagian dan dimensi diselesaikan sebelum fabrikasi.

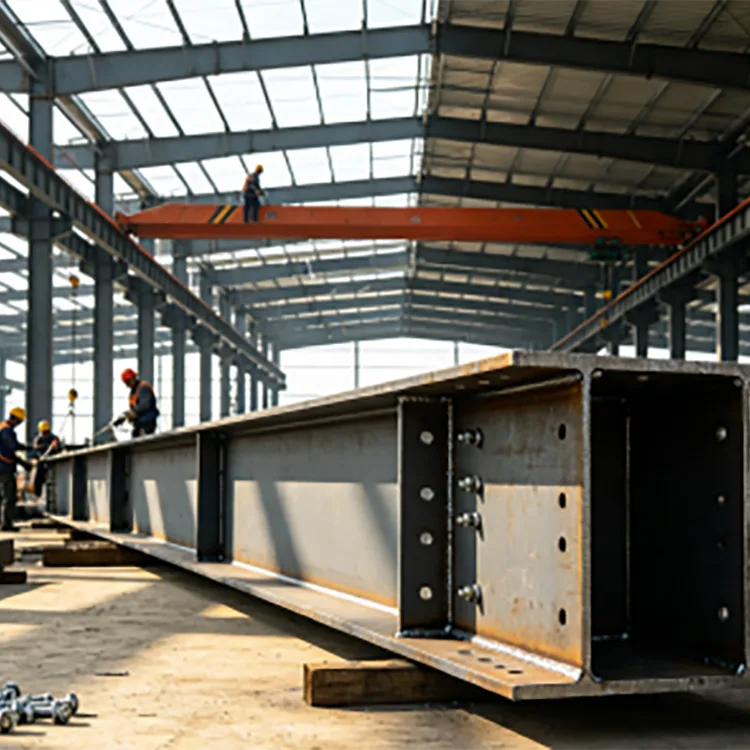

Sebuah pabrik mesin menggunakan balok 14#–20# I untuk pangkalan peralatan dan struktur pendukung. Balok dipotong dan dibuat sesuai dengan dimensi penyangga yang diperlukan sebelum perawatan permukaan.
Untuk proyek infrastruktur di Asia Tenggara, balok Q355B I dipasok untuk rangka pabrik dan struktur pendukung pipa. Pesanan tersebut mencakup penyortiran, penguatan bundel, dan dokumentasi ekspor untuk pengiriman kontainer.
Rantai pasokan Rongheng berbasis di Tianjin Daqiuzhuang, dengan akses ke baja bagian canai panas, pergudangan, pemrosesan, dan logistik ekspor.
Bagian Common I Beam dari 10# hingga 63# dapat diatur sesuai stok dan permintaan proyek. Q235B dan Q355B tersedia untuk kebutuhan struktural yang berbeda, sementara pemotongan dengan panjang tetap dan pemrosesan yang disepakati dapat dikoordinasikan sebelum pengiriman.
Untuk pesanan luar negeri, penyortiran material, bundling, pemuatan kontainer, dan dokumentasi ekspor juga dapat dikoordinasikan sesuai dengan kebutuhan pengiriman.
Ini biasanya digunakan untuk balok pabrik, struktur atap dan platform, pangkalan peralatan, rak pipa, struktur gudang dan pekerjaan baja struktural lainnya.
Tidak. Geometri flensa dan properti bagiannya berbeda. Balok I tidak boleh diganti dengan balok H tanpa memeriksa persyaratan struktur.
Tidak ada yang lebih baik secara universal. Penampang yang sesuai tergantung pada bentang, pembebanan, properti bagian, kondisi pendukung dan desain struktur.
Q235B dan Q355B adalah nilai utama yang disediakan. Nilai lain dapat didiskusikan bila diperlukan oleh proyek.
Kisaran ukuran umum adalah 10#–63#, termasuk bagian seri a / b. Dimensi yang tepat dan berat satuan teoretis bergantung pada penunjukan bagian yang dipilih.
Ya. Panjang standar mencakup 6 m, 9 m, dan 12 m, dan pemotongan dengan panjang tetap dapat diatur sesuai dengan persyaratan proyek.
Ya. Pengeboran, pemotongan, kemiringan, pelurusan dan deburring dapat diatur sesuai dengan gambar dan persyaratan pemrosesan yang disepakati.
Ya. Balok dapat dibuat terlebih dahulu dan kemudian digalvanis dengan hot-dip ketika perlindungan korosi tambahan diperlukan untuk lingkungan luar ruangan atau lembab.
Tidak secara otomatis. Perubahan mutu baja harus diperiksa terhadap beban struktural, ukuran bagian dan persyaratan desain.
Bobot teoretis biasanya dihitung dari bobot satuan yang dipublikasikan dari bagian yang dipilih dikalikan dengan panjangnya. Penyelesaian berat aktual juga dapat digunakan bila ditentukan dalam kontrak.
Sertifikat material dan catatan inspeksi yang disepakati dapat diberikan sesuai dengan kebutuhan proyek. Inspeksi pihak ketiga juga dapat diatur bila diperlukan.
Ya. Pasokan baja bagian, pemotongan panjang tetap, pemrosesan yang disepakati, bundling, dokumentasi inspeksi, pemuatan kontainer, dan dokumentasi ekspor dapat dikoordinasikan untuk pesanan internasional.
