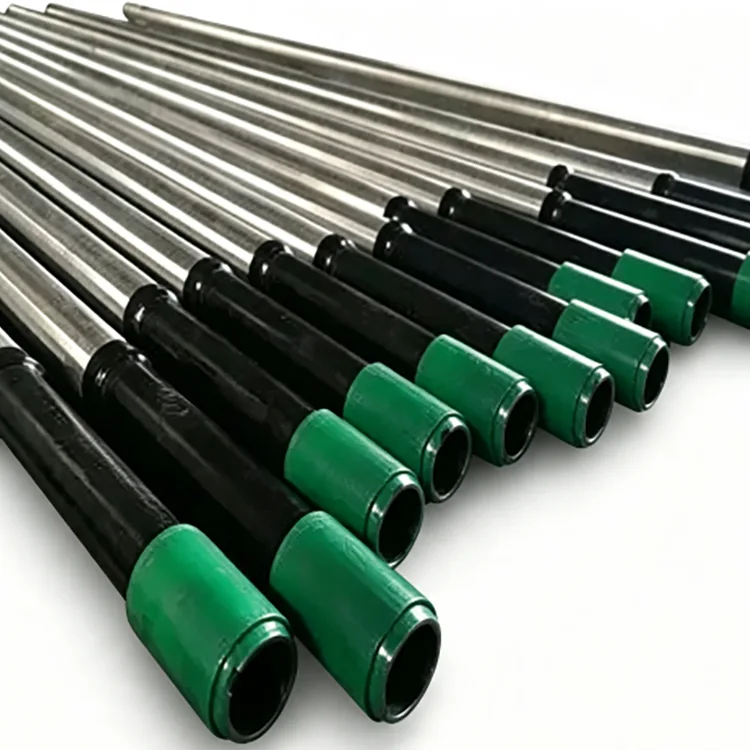

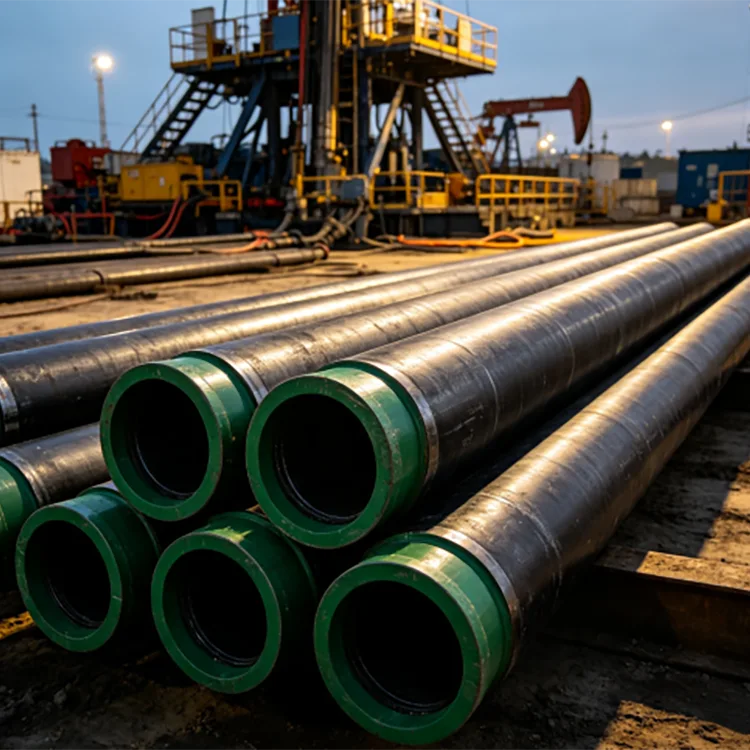

Pipa Casing Mulus Ladang Minyak

Pipa casing mulus ladang minyak dipasang di sumur bor dan kemudian disemen pada tempatnya. Berbeda dengan tubing, yang biasanya ditempatkan di dalam casing untuk mengalirkan cairan yang dihasilkan, casing tetap menjadi bagian dari struktur sumur dan harus menahan beban dari tekanan formasi, penyemenan, pengeboran, dan operasi produksi.

Untuk pesanan ladang minyak, persyaratan kadar, diameter luar, ketebalan dinding, sambungan, panjang dan inspeksi harus ditentukan bersama-sama. Performa casing tidak bisa dinilai dari kualitas baja saja.

Standar dan Spesifikasi

API 5CT adalah spesifikasi internasional utama untuk casing dan tubing yang digunakan di sumur minyak dan gas. API 5CT edisi terbaru merupakan edisi ke-11, dengan adendum yang diterbitkan pada tahun 2025.

Untuk proyek di Tiongkok, GB/T 19830-2023 adalah standar nasional saat ini untuk pipa baja yang digunakan sebagai casing atau tubing untuk sumur minyak dan gas. Peraturan ini mulai berlaku pada 1 Maret 2024 dan menggantikan GB/T 19830-2017.

Ukuran casing aktual dan peringkat kinerja harus dipilih dari program sumur, desain casing dan standar yang berlaku, bukan dari kedalaman sumur saja.

Pemilihan Kelas Baja

J55 dan K55 umumnya digunakan untuk aplikasi casing konvensional dimana kondisi sumur tidak memerlukan grade kekuatan yang lebih tinggi. K55 memberikan tingkat kekuatan leleh yang ditentukan lebih tinggi daripada J55 dan dapat dipilih bila desain memerlukannya.

N80 digunakan jika diperlukan kekuatan yang lebih tinggi untuk sumur sweet-service konvensional. N80 tidak boleh dianggap sesuai secara otomatis untuk kondisi layanan asam.

L80 banyak digunakan di mana persyaratan kekerasan dan layanan asam terkontrol ditentukan. Persyaratan kelas dan kualifikasi L80 yang tepat harus dikonfirmasi dari spesifikasi pembelian.

P110 memberikan kekuatan yang lebih tinggi untuk desain casing yang menuntut, termasuk sumur yang lebih dalam atau beban lebih tinggi dimana desain tersebut memerlukan tingkat kekuatan yang lebih tinggi.

Q125 digunakan untuk aplikasi casing berkekuatan tinggi. Ini bukan sekadar pengganti P110 di setiap sumur; keruntuhan, ledakan, beban aksial, suhu dan kinerja sambungan masih perlu diperiksa.

Pemilihan pipa casing mulus ladang minyak Dimulai dengan Desain Sumur

Urutan pemilihan casing praktis adalah:

Kedalaman dan beban sumur → tekanan formasi → kondisi korosi → ukuran selubung → ketebalan dinding → tingkat baja → jenis sambungan → panjang dan persyaratan inspeksi.

Sumur yang lebih dalam tidak otomatis membutuhkan baja dengan kualitas tertinggi. Rangkaian casing harus diperiksa terhadap keruntuhan, pecah, dan beban aksial pada kondisi pengeboran, penyemenan, dan produksi aktual.

Seleksi Korosi dan Layanan Asam

Untuk sumur yang mengandung H₂S, pemilihan material memerlukan perhatian khusus pada ketahanan retak tegangan sulfida dan pengendalian kekerasan. Nilai standar kekuatan tinggi tidak boleh ditingkatkan atau diganti tanpa memeriksa kesesuaiannya untuk lingkungan layanan asam yang ditentukan.

Untuk CO₂, klorida, dan kondisi korosif lainnya, pemilihannya mungkin memerlukan paduan tahan korosi atau tindakan lain selain kualitas casing konvensional. Suhu sebenarnya, tekanan, komposisi fluida dan kimia air harus dimasukkan dalam spesifikasi teknis.

Koneksi Benang

Sambungan ini merupakan bagian dari sistem pipa casing mulus Ladang Minyak, bukan sekadar opsi penyelesaian akhir.

STC umumnya dikaitkan dengan aplikasi ulir pendek dan kopling di mana kondisi dan desain sumur memungkinkan sambungan konvensional.

LTC memberikan pengikatan ulir yang lebih panjang dan digunakan dalam cakupan aplikasi casing konvensional yang lebih luas.

BTC menggunakan profil benang penopang dan banyak digunakan di mana diperlukan kapasitas beban koneksi yang lebih tinggi.

Untuk sumur horizontal, sumur gas bertekanan tinggi, sumur berkapasitas besar, dan aplikasi berat lainnya, sambungan premium dapat ditentukan untuk meningkatkan penyegelan dan kinerja mekanis. VAM, FOX, dan sambungan milik lainnya hanya boleh disuplai sesuai dengan desain sambungan atau persyaratan lisensi yang ditentukan pelanggan.

Seleksi Panjang

Casing biasanya disediakan dalam rentang API yang panjang:

Persyaratan rentang dan panjang yang tepat harus mengikuti tabel API 5CT yang berlaku dan spesifikasi pembelian. Sambungan yang panjang dapat mengurangi jumlah sambungan pada rangkaian selubung, namun persyaratan transportasi dan penanganan juga perlu dipertimbangkan.

Aplikasi Ladang Minyak Khas

Casing Permukaan dan Menengah

Digunakan untuk menopang lubang sumur bagian atas, mengisolasi formasi dan memberikan fondasi untuk bagian pengeboran berikutnya.

Casing Produksi

Dipasang melalui interval produksi dan digunakan sebagai bagian dari struktur lubang sumur akhir.

Sumur Dalam dan Bertekanan Tinggi

Nilai kekuatan yang lebih tinggi dan ketebalan dinding yang sesuai dapat dipilih di mana keruntuhan, ledakan dan beban aksial lebih menuntut.

Sumur Horisontal dan Serpih

Pemilihan casing harus mempertimbangkan tekukan, torsi, tarikan, kinerja sambungan, dan beban rekah hidrolik selain desain casing konvensional.

Manufaktur dan Inspeksi

Casing mulus diproduksi dari billet baja melalui proses penggulungan panas atau penusukan, dilanjutkan dengan finishing, pemeriksaan dimensi dan pemesinan ulir sesuai standar yang ditentukan.

Inspeksi dapat mencakup komposisi kimia, sifat tarik, kekerasan jika berlaku, pemeriksaan dimensi, inspeksi penyimpangan, pengujian hidrostatik dan pemeriksaan non-destruktif sebagaimana disyaratkan oleh spesifikasi dan pesanan pembelian yang berlaku.

Dimensi dan pengukur ulir juga penting karena kinerja sambungan bergantung pada keakuratan pemesinan, pengukuran, dan kesesuaian kopling.

Pasokan dan Pemrosesan

Kami dapat menyediakan casing sesuai dengan kelas baja yang dibutuhkan, diameter luar, ketebalan dinding, jenis benang dan panjang. Produk berulir dan berpasangan dapat disiapkan sesuai dengan sambungan yang ditentukan.

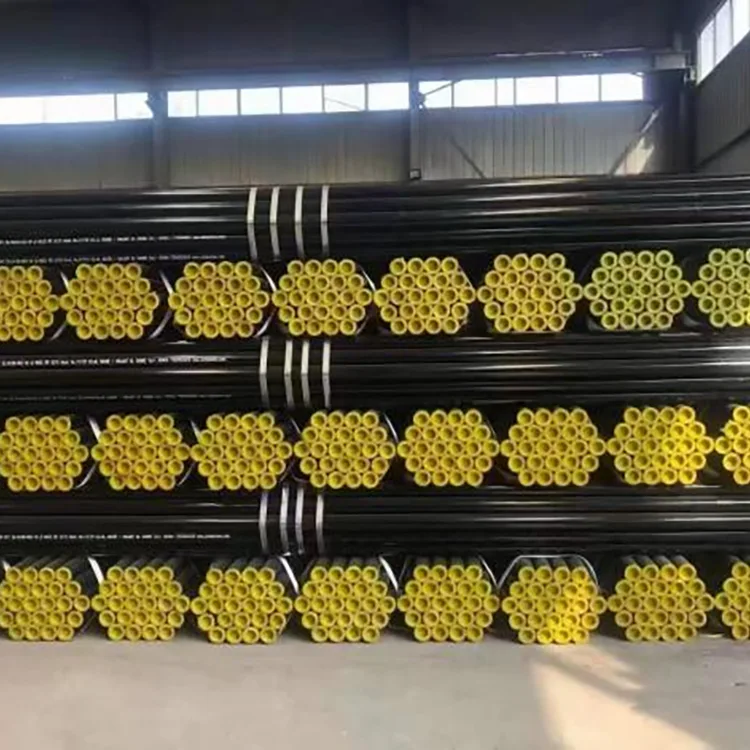

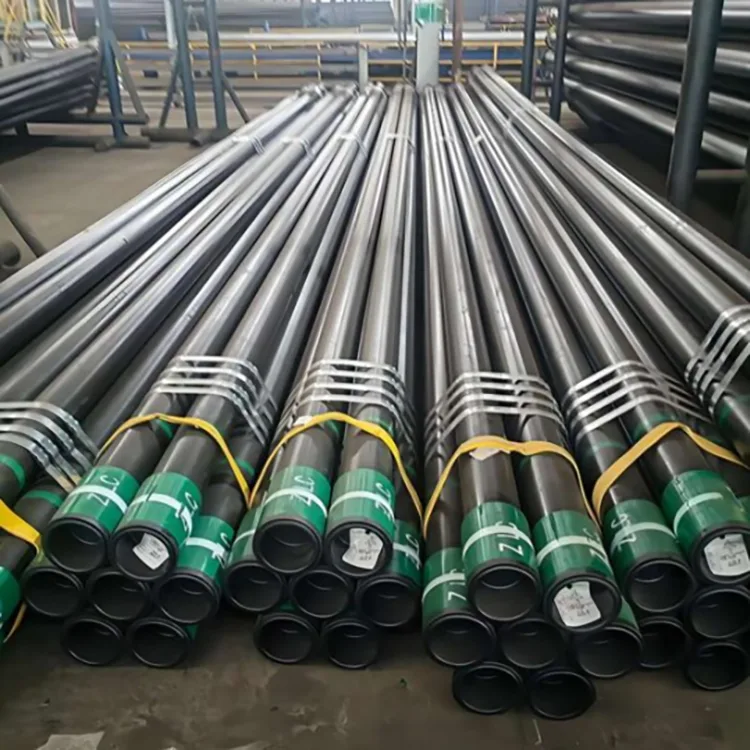

Untuk pesanan ekspor, casing dapat dibundel dan dikemas untuk transportasi kontainer atau massal, dengan pelindung ulir dan pelindung ujung digunakan jika diperlukan.

Pesanan proyek juga dapat mencakup dokumen inspeksi dan pengaturan inspeksi pihak ketiga seperti SGS, BV, atau TÜV sesuai dengan kebutuhan pelanggan.

Pertanyaan Umum

Q1: Apakah semua casing ladang minyak mulus?

Tidak. API 5CT mencakup produk casing yang mulus dan dilas listrik. Jika proyek secara khusus memerlukan casing mulus, spesifikasi pembelian harus menyatakan dengan jelas jenis pembuatannya.

Q2: Standar mana yang harus saya gunakan untuk pipa casing mulus Ladang Minyak?

API 5CT banyak digunakan untuk proyek minyak dan gas internasional. Untuk proyek berstandar nasional Tiongkok, GB/T 19830-2023 adalah standar terkini yang mencakup pipa baja untuk casing atau tubing.

Q3: Bagaimana cara memilih J55, N80, L80, P110 atau Q125?

Pilihannya tergantung pada beban desain casing dan lingkungan layanan. J55 dan K55 umum untuk aplikasi konvensional; N80 dan P110 memberikan kekuatan yang lebih tinggi; L80 biasanya ditentukan jika persyaratan layanan asam berlaku; Q125 digunakan untuk aplikasi berkekuatan lebih tinggi. Seleksi akhir harus didasarkan pada desain sumur dan spesifikasi yang berlaku.

Q4: Bisakah N80 atau P110 digunakan di sumur asam?

Jangan memilih casing untuk servis H₂S hanya berdasarkan kekuatan. Kesesuaian layanan asam tergantung pada kualitas, kekerasan, kondisi material dan persyaratan lingkungan. Casing harus ditentukan sesuai dengan persyaratan layanan asam yang berlaku.

Q5: Apa perbedaan antara casing, tubing, dan pipa bor?

Casing dipasang dan disemen untuk menopang dan mengisolasi lubang sumur. Tabung ditempatkan di dalam casing untuk membawa cairan yang dihasilkan. Pipa bor digunakan selama pengeboran dan dilepas setelah operasi pengeboran.

Q6: Dapatkah Anda menyediakan casing dengan ulir dan kopling?

Ya. Casing dapat dilengkapi dengan jenis ulir API tertentu atau sambungan premium yang ditentukan proyek, bersama dengan kopling, pelindung ulir, dan dokumentasi inspeksi yang diperlukan.
