Pipa Baja Karbon Mulus Suhu Tinggi

Perpipaan bersuhu tinggi tidak dapat dipilih berdasarkan ukuran pipa saja. Temperatur kerja, tekanan, media servis, waktu pengoperasian dan kualitas material semuanya mempengaruhi kinerja yang dibutuhkan dari pipa. Pipa Baja Karbon Mulus Suhu Tinggi ini ditujukan untuk aplikasi suhu tinggi dan tekanan tinggi di mana pipa baja karbon biasa mungkin tidak memberikan stabilitas jangka panjang yang memadai.

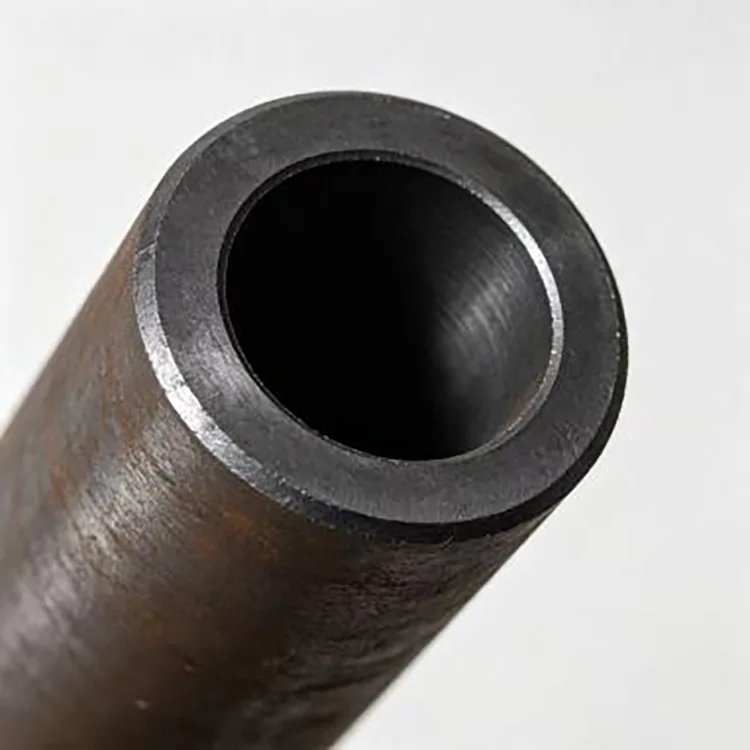

Pipa ini diproduksi menggunakan teknologi produksi pipa baja seamless, sehingga pipa memiliki struktur kontinu tanpa lapisan las memanjang. Pemanasan, penindikan, penggulungan, pengukuran, pendinginan, dan pelurusan yang terkontrol membantu menjaga dinding pipa tetap padat dan seragam. Pipa jadi cocok untuk uap suhu tinggi, air panas, dan cairan proses, dengan opsi pemrosesan tersedia untuk kebutuhan pemasangan berbeda.

Kinerja Dalam Kondisi Suhu Tinggi

Paparan panas dalam jangka panjang dapat menyebabkan pipa baja karbon kehilangan stabilitas dimensi atau mengalami deformasi jika material dan kondisi pengoperasian tidak sesuai. Oleh karena itu, pipa dirancang berdasarkan batas suhu dan tekanan tertentu, bukan diperlakukan sebagai pipa seamless untuk keperluan umum.

Ketahanan terhadap Creep Suhu Tinggi

Dalam servis berkelanjutan pada suhu 425°C, pipa dirancang untuk mempertahankan dimensi stabil dan tahan terhadap deformasi plastis serta pemuaian diameter. Hal ini sangat penting terutama untuk jaringan pipa yang suhunya tetap tinggi untuk periode pengoperasian yang lama.

Ketahanan terhadap Kelelahan Termal

Perpipaan industri mungkin mengalami pemanasan dan pendinginan berulang kali dibandingkan suhu konstan. Pipa ini dirancang untuk tahan terhadap siklus termal dan mengurangi risiko retak akibat perubahan suhu berulang.

Kinerja Suhu dan Tekanan Tinggi

Tekanan suhu tinggi terukur adalah 10 MPa pada suhu konstan 425°C. Untuk proyek sebenarnya, kapasitas tekanan masih harus diperiksa terhadap ukuran pipa, ketebalan dinding, kualitas material, suhu desain dan kode teknik yang berlaku.

Struktur Bahan Seragam

Penggunaan bahan baku baja karbon yang terkontrol dan manufaktur yang mulus membantu menyediakan dinding pipa yang padat dengan kontinuitas material yang konsisten. Hal ini penting untuk aplikasi di mana cacat lokal dapat menjadi masalah pada suhu dan tekanan yang berkelanjutan.

Spesifikasi Teknis Inti

Pemilihan Bahan dan Standar

Bahan yang benar bergantung pada suhu pengoperasian aktual dan kondisi servis. Nilai yang berbeda tidak boleh diganti hanya karena dimensi pipa nominalnya sama.

Hingga 350°C

Untuk pipa uap, minyak perpindahan panas, dan air panas bertekanan sedang dan rendah, pipa baja seamless 20G menurut GB 3087 adalah opsi yang lebih disukai dalam skema pemilihan yang disediakan.

ASTM A106 Gr.B dapat digunakan sebagai alternatif.

GB/T 8163 20# harus dipertimbangkan dengan hati-hati dan ditujukan untuk jalur cabang bertekanan rendah dan tidak kritis daripada menuntut layanan suhu tinggi.

350–425°C

Untuk layanan uap suhu tinggi berkelanjutan jangka panjang, gunakan 20G menurut GB 3087 atau ASTM A106 Gr.B sesuai dengan desain proyek.

Untuk kisaran suhu ini, dokumentasi material harus mencakup sifat mekanik suhu tinggi yang diperlukan dan catatan pengujian non-destruktif jika ditentukan oleh proyek.

GB/T 8163 20# biasa tidak boleh diganti dengan pipa bersuhu tinggi tertentu hanya untuk mengurangi biaya pembelian.

425–450°C

Pada kisaran suhu ini, pipa baja karbon sebaiknya hanya dipertimbangkan untuk layanan jangka pendek atau intermiten.

Penilaian mulur diperlukan, dan interval inspeksi harus dipersingkat jika baja karbon digunakan untuk sementara. Untuk desain teknik formal, baja paduan kromium-molibdenum lebih disukai.

Di atas 450°C

Pipa seamless baja karbon tidak boleh digunakan untuk pengoperasian jangka panjang di atas 450°C.

Panduan pemilihan yang diberikan merekomendasikan baja paduan tahan panas seperti:

● 15CrMoG — hingga 510°C

● 12Cr1MoVG — hingga 570°C

Pemilihan material akhir harus mengikuti desain teknik aktual, kondisi pengoperasian, dan standar yang berlaku.

Dimana Ini Digunakan

Pipa ini terutama digunakan dalam sistem di mana suhu dan tekanan dipertahankan untuk waktu yang lama.

Aplikasi yang umum meliputi:

Pembangkit Listrik

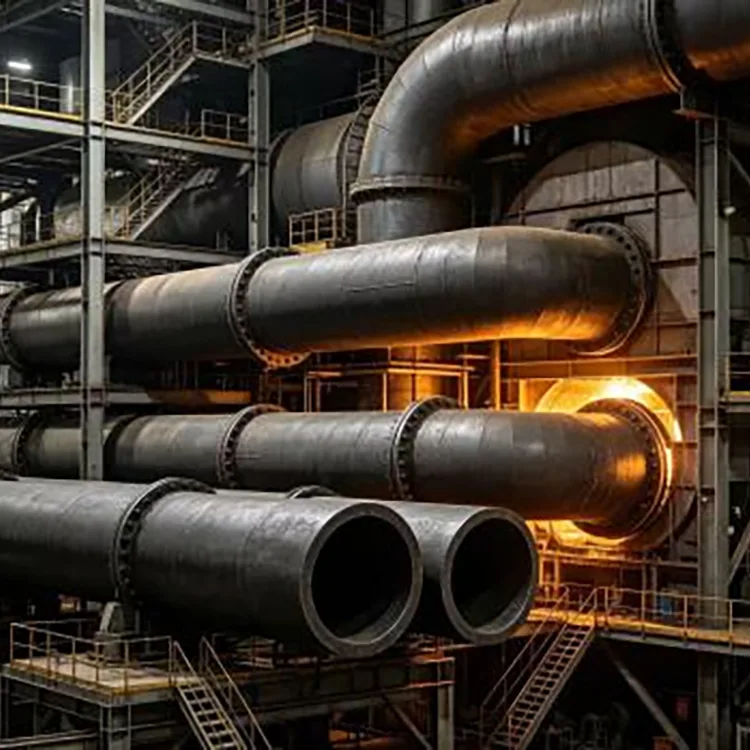

Digunakan untuk perpipaan tambahan di sekitar boiler pembangkit listrik dan peralatan tenaga panas lainnya di mana air panas atau uap diangkut dalam kondisi pengoperasian yang terkendali.

Saluran Pipa Uap Industri

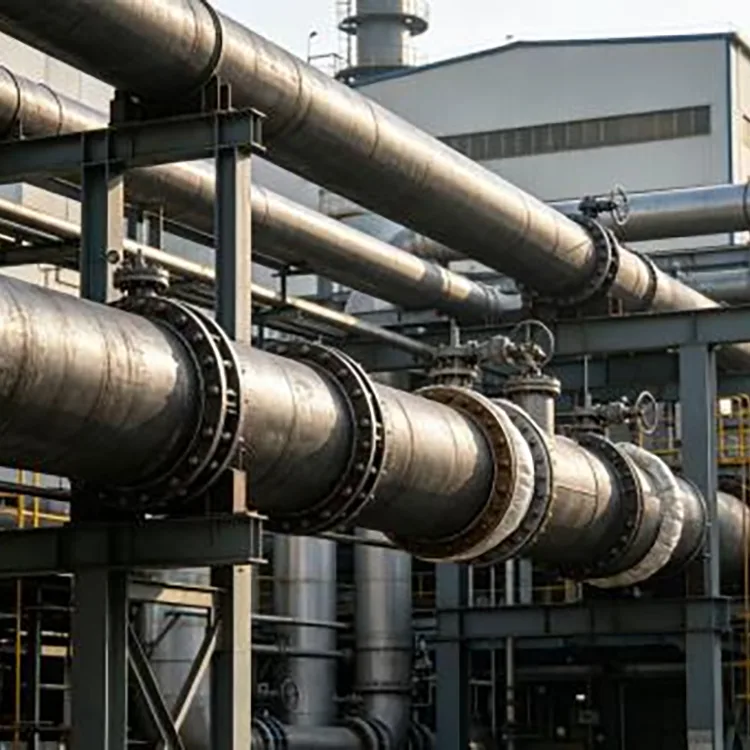

Cocok untuk transmisi uap suhu tinggi di pabrik industri, termasuk jalur uap proses dan pipa pendukung.

Perpipaan Proses Kimia

Digunakan untuk fluida proses bersuhu tinggi di mana mutu baja karbon yang dipilih sesuai dengan suhu pengoperasian, tekanan, dan media.

Pemulihan Panas Limbah

Diterapkan dalam sistem pemulihan panas limbah di mana cairan panas atau uap perlu ditransfer antar peralatan proses.

Peralatan Pertukaran Panas

Digunakan untuk perpipaan yang terhubung ke penukar panas suhu tinggi dan peralatan termal terkait.

Aplikasi Yang Tidak Boleh Digunakan

Pemilihan yang benar juga berarti mengetahui kapan suatu pipa tidak boleh digunakan.

Produk ini tidak disarankan untuk:

● Media asam atau basa yang sangat korosif

● Layanan jangka panjang di atas 450°C

● Kondisi suhu rendah/tekanan tinggi yang memerlukan grade pipa khusus bersuhu rendah

Untuk media khusus atau suhu ekstrim, material harus dinilai ulang daripada memaksakan larutan baja karbon ke aplikasi yang tidak sesuai.

Proses Manufaktur

Untuk pipa bersuhu tinggi, pengendalian produksi berkaitan erat dengan dimensi akhir dan kinerja mekanis. Sistem pasokan Rongheng mencakup produksi dan pemrosesan pipa baja tanpa sambungan, dengan pemeriksaan kualitas yang dilakukan dari material yang masuk melalui inspeksi produk jadi.

Rute produksi umum meliputi:

Inspeksi Bahan Baku → Pemanasan → Penindikan → Penggulungan → Ukuran → Pendinginan → Pelurusan → Pemotongan → Inspeksi Permukaan → Pengujian Non-Destruktif Bila Diperlukan → Inspeksi Akhir → Pengepakan dan Pengiriman

Pemeriksaan Bahan Baku

Sebelum produksi, material baja yang masuk diperiksa terhadap kualitas dan spesifikasi pembelian yang disyaratkan. Dokumentasi material, komposisi kimia dan sifat mekanik ditinjau sesuai dengan persyaratan pesanan.

Untuk grade tertentu seperti 20G dan ASTM A106 Gr.B, material harus sesuai dengan standar yang berlaku dan dokumentasi proyek.

Pemanasan dan Penindikan

Billet baja yang telah disiapkan dipanaskan sampai suhu pemrosesan yang diperlukan dan ditusuk untuk membentuk bagian berongga awal. Pengendalian pemanasan penting karena pemanasan yang berlebihan atau tidak mencukupi dapat mempengaruhi pembentukan selanjutnya dan struktur akhir pipa.

Menggulung dan Mengukur

Cangkang berongga melewati tahap penggulungan dan pengukuran untuk mendapatkan diameter luar dan ketebalan dinding yang dibutuhkan.

Pengendalian dimensi pada tahap ini berfokus pada:

● Diameter luar

● Ketebalan dinding

● Keseragaman dinding

● Panjang pipa

● Kelurusan

Pendinginan dan Pelurusan

Setelah pembentukan, pendinginan dan pelurusan terkontrol digunakan untuk menstabilkan dimensi pipa. Kelurusan diperiksa sebelum pipa melanjutkan ke pemrosesan akhir.

Pemotongan dan Persiapan Akhir

Pipa dapat disuplai dengan panjang yang dibutuhkan. Pemotongan dengan panjang tetap, chamfering ujung pipa, dan pemolesan dinding bagian dalam dapat diatur sesuai dengan spesifikasi pesanan yang dikonfirmasi.

Kontrol Kualitas Pabrik

Perpipaan bersuhu tinggi sering kali dipasang dalam sistem di mana mengganti bagian yang rusak berarti mematikan peralatan. Oleh karena itu, pengendalian mutu harus mencakup lebih dari sekadar pemeriksaan penampilan dan dimensi.

Proses pemeriksaan Rongheng dapat mencakup:

Verifikasi Materi

Kelas baja, dokumentasi material dan sifat kimia dan mekanik yang diperlukan diperiksa berdasarkan spesifikasi pembelian.

Inspeksi Dimensi

Diameter luar, ketebalan dinding, panjang dan kelurusan diperiksa untuk memastikan bahwa pipa yang telah selesai memenuhi persyaratan yang disepakati.

Inspeksi Permukaan

Permukaan pipa diperiksa apakah ada cacat yang terlihat, oksidasi berlebihan, dan kondisi lain yang dapat mempengaruhi penggunaan atau pemrosesan selanjutnya.

Pengujian Non-Destruktif

Jika diperlukan oleh pesanan atau proyek rekayasa, pengujian non-destruktif dapat dilakukan untuk mengidentifikasi diskontinuitas internal yang tidak dapat dikonfirmasi melalui inspeksi visual.

Inspeksi Batch Akhir

Pipa yang sudah jadi diperiksa berdasarkan spesifikasi dan batch produksi sebelum pengepakan. Kuantitas, dimensi, penandaan, dan dokumen inspeksi yang diperlukan dikonfirmasi sebelum pengiriman.

Konsistensi Batch untuk Pesanan Proyek

Untuk proyek teknik, menerima spesifikasi yang benar pada pengiriman pertama saja tidak cukup. Jika proyek memerlukan beberapa batch, perbedaan antara pengiriman dapat menimbulkan masalah selama pemasangan dan penerimaan lokasi.

Rongheng mengatur produksi dan inspeksi sesuai dengan persyaratan pesanan yang dikonfirmasi. Untuk pengadaan berulang, kualitas bahan asli, dimensi, persyaratan pemrosesan, dan kondisi pemeriksaan dapat digunakan sebagai referensi untuk batch berikutnya.

Pendekatan ini sangat berguna untuk proyek yang memerlukan beberapa pengiriman dengan spesifikasi pipa yang sama.

Pemrosesan dan Pasokan Kustom

Lokasi pemasangan yang berbeda memerlukan panjang pipa dan kondisi ujung yang berbeda. Rongheng dapat mengatur pemrosesan lebih lanjut berdasarkan gambar atau spesifikasi yang telah dikonfirmasi.

Pemrosesan yang tersedia meliputi:

● Pemotongan dengan panjang tetap

● Talang pada ujung pipa

● Pemolesan dinding bagian dalam

● Persyaratan pemrosesan lain yang disepakati

Untuk pesanan teknik massal, pembeli harus menyediakan kelas pipa, ukuran, ketebalan dinding, panjang, suhu kerja, tekanan kerja, media servis, dan persyaratan inspeksi yang diperlukan sebelum penawaran.

Hal ini memungkinkan spesifikasi pipa disesuaikan dengan aplikasi sebenarnya, bukan hanya berdasarkan diameter dan ketebalan dinding.

Yang Harus Dikonfirmasi Pembeli Sebelum Memesan

Untuk layanan suhu tinggi, informasi berikut harus dikonfirmasi sebelum membeli:

Pasokan dan Pengiriman

Rongheng Intelligent Manufacturing (Tianjin) Impor & Ekspor Co., Ltd. beroperasi sebagai platform penjualan internasional Tianjin Gefu Steel dan bekerja dengan sumber daya manufaktur baja di Daqiuzhuang, Tianjin, area produksi dan distribusi baja utama.

Kisaran pasokan meliputi pipa baja seamless, pipa baja las, pipa galvanis, profil baja, dan produk pemasangan fotovoltaik. Hal ini memungkinkan perusahaan untuk menangani pembelian pipa baja standar dan pesanan proyek yang melibatkan persyaratan material, dimensi, pemrosesan, dan inspeksi tertentu.

Untuk pesanan massal, penjadwalan produksi dikonfirmasi sesuai dengan spesifikasi pipa, kuantitas, persyaratan pemrosesan, dan rencana pengiriman. Tujuannya adalah untuk menjaga pipa yang dipasok konsisten dengan spesifikasi pembelian yang disetujui mulai dari produksi hingga pengiriman.

Pertanyaan Umum

Q1: Apa perbedaan antara pipa baja karbon mulus biasa dan Pipa Baja Karbon Mulus Suhu Tinggi?

Perbedaan utamanya bukan sekadar apakah pipanya mulus. Layanan suhu tinggi jangka panjang memerlukan pertimbangan kualitas material, standar manufaktur, sifat mekanik, suhu pengoperasian, dan tekanan. Pipa seamless untuk keperluan umum tidak secara otomatis dianggap cocok untuk layanan suhu tinggi yang berkelanjutan.

Q2: Bisakah pipa ini digunakan untuk uap 400°C?

Ya, 20G menurut GB 3087 atau ASTM A106 Gr.B dapat dipertimbangkan untuk kisaran suhu tinggi berkelanjutan 350–425°C dalam skema pemilihan yang disediakan. Pemilihan akhir juga harus mempertimbangkan tekanan desain, ketebalan dinding, durasi pengoperasian dan persyaratan teknik yang berlaku.

Q3: Bisakah pipa menahan 10 MPa pada 425°C?

Tekanan pengenal suhu tinggi yang ditentukan adalah 10 MPa pada suhu konstan 425°C. Desain proyek yang sebenarnya harus memverifikasi persyaratan tekanan terhadap dimensi pipa, tingkat material, kode desain, dan kondisi pengoperasian.

Q4: Dapatkah Anda menyediakan pipa seamless bersuhu tinggi dengan panjang tetap?

Ya. Pemotongan dengan panjang tetap tersedia sesuai dengan pesanan yang dikonfirmasi. Talang ujung pipa dan pemolesan dinding bagian dalam juga dapat diatur bila diperlukan.

Q5: Dapatkah Anda memberikan dokumen pengujian dan inspeksi non-destruktif?

Ya. Dokumentasi pengujian dan inspeksi non-destruktif dapat diatur sesuai dengan pesanan dan persyaratan proyek. Pembeli harus menentukan tingkat pemeriksaan yang diperlukan sebelum produksi.

Q6: Informasi apa yang harus saya berikan untuk kutipan?

Informasi yang paling berguna adalah tingkat material, standar yang berlaku, diameter luar, ketebalan dinding, panjang pipa, suhu kerja, tekanan kerja, media servis, kuantitas dan persyaratan inspeksi. Gambar atau spesifikasi proyek juga dapat diberikan bila pemrosesan tambahan diperlukan.

Q7: Apakah pipa ini cocok untuk suhu di atas 450°C?

Tidak. Pengoperasian jangka panjang di atas 450°C berada di luar kisaran yang direkomendasikan untuk pipa baja karbon dalam skema pemilihan ini. Baja paduan tahan panas seperti 15CrMoG atau 12Cr1MoVG harus dievaluasi untuk layanan suhu lebih tinggi.

Q8: Bagaimana cara memasang pipa bersuhu tinggi?

Sistem perpipaan memerlukan kelonggaran yang cukup untuk ekspansi termal. Flensa bersuhu tinggi dan bahan penyegel yang sesuai harus dipilih, dan pipa dingin tidak boleh dipaksa sejajar selama pemasangan. Pemasangan yang tepat membantu mengendalikan tekanan termal, deformasi, dan kebocoran selama pengoperasian.

Q9: Berapa lama pipa dapat digunakan dalam layanan berkelanjutan?

Spesifikasi produk yang disertakan menyatakan masa pakai yang diklaim 8+ tahun dalam pengoperasian terus-menerus tanpa kegagalan. Masa pakai sebenarnya bergantung pada suhu pengoperasian, tekanan, media, kondisi korosi, siklus termal, pemasangan dan pemeliharaan, sehingga kondisi proyek harus dievaluasi sebelum menentukan masa pakai yang diharapkan.

Mengapa Memilih Rongheng untuk Pasokan Proyek?

Untuk pipa jenis ini, keputusan pembelian biasanya lebih didasarkan pada harga per ton. Tingkat material, peringkat suhu, ketebalan dinding, persyaratan inspeksi, konsistensi pemrosesan dan batch semuanya memengaruhi apakah pipa dapat diterima dan dipasang dengan benar.

Rongheng menggabungkan sumber daya manufaktur baja di Tianjin dengan pengalaman pasokan proyek internasional, mendukung spesifikasi standar serta pemotongan, chamfering, pemolesan dengan panjang tetap, dan persyaratan pemrosesan lain yang dikonfirmasi.

Untuk proyek pipa bersuhu tinggi, pembeli dapat memberikan suhu pengoperasian, tekanan, medium, dan standar yang diperlukan terlebih dahulu. Rongheng kemudian dapat mencocokkan spesifikasi pipa yang tersedia dengan persyaratan pembelian dan mengonfirmasi material, inspeksi, dan kondisi pengiriman yang sesuai sebelum produksi.
