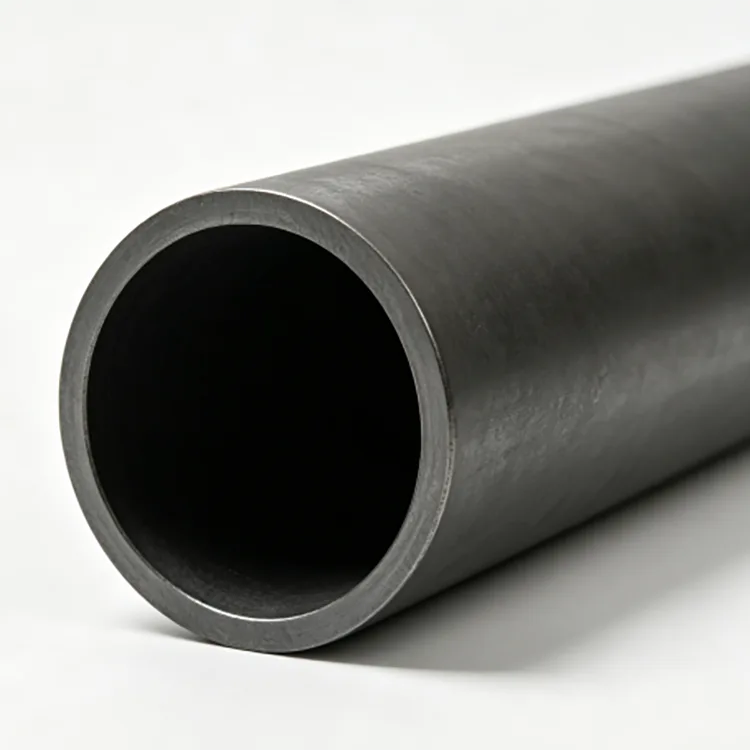

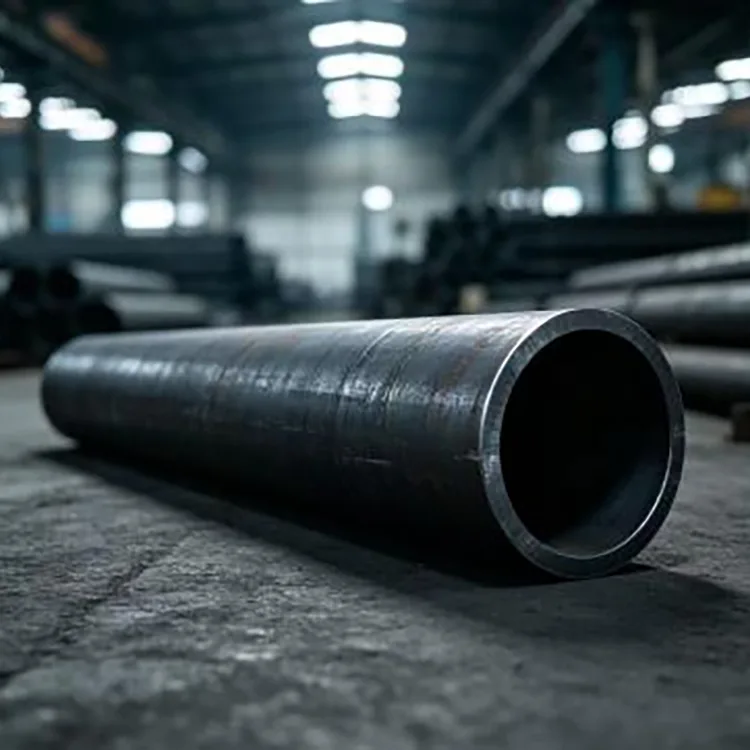

Pipa Seamless Baja Karbon untuk Sistem Pipa

Pipa Seamless Baja Karbon untuk Sistem Pipa dibuat dari billet baja padat, bukan strip baja dengan jahitan las memanjang. Billet dipanaskan, ditusuk untuk membentuk cangkang berongga dan kemudian digulung atau ditarik dingin untuk mencapai diameter dan ketebalan dinding yang dibutuhkan.

Untuk sistem perpipaan, alasan utama menggunakan pipa seamless bukan hanya karena pipa tersebut memiliki “kekuatan yang lebih tinggi”. Konstruksinya menghilangkan lapisan las memanjang yang ditemukan pada pipa yang dilas, yang dapat menjadi pertimbangan penting untuk aplikasi tekanan tinggi, suhu tinggi, atau layanan kritis tertentu.

Pipa yang sudah jadi dapat disuplai dalam kondisi hitam, diasamkan dan dipasivasi, dipoles, dilapisi dengan minyak pencegah karat atau diolah dengan pelindung permukaan lain yang disepakati. Spesifikasi akhir harus didasarkan pada media, suhu, tekanan, metode sambungan dan standar pipa yang berlaku.

Rentang Desain

Bahan

Baja karbon 20# umumnya digunakan untuk transportasi fluida umum dan aplikasi mekanis konvensional.

Q235B cocok untuk aplikasi struktural dan pendukung umum yang desainnya memerlukan tingkatan ini.

Q345B dapat dipertimbangkan untuk aplikasi yang memerlukan kekuatan lebih tinggi, sesuai dengan spesifikasi pipa yang berlaku.

A106 Gr.B adalah pilihan umum untuk pipa baja karbon mulus yang digunakan dalam layanan suhu tinggi. ASTM A106/A106M-26 mencakup pipa baja karbon mulus untuk layanan suhu tinggi dan mencakup persyaratan untuk pengujian mekanis, pengujian hidrostatik, dan pengujian listrik tak rusak.

A53 Gr.B termasuk dalam spesifikasi pipa yang lebih luas yang mencakup pipa hitam mulus dan dilas serta pipa galvanis yang dicelup panas, sehingga pembeli harus dengan jelas menyatakan bahwa produk yang dibutuhkan mulus. ASTM A53/A53M-24 mencakup NPS 1/8 hingga NPS 26 dan mencakup persyaratan hidrostatis dan inspeksi lainnya.

Pilih Standar Terlebih Dahulu

Standar yang berbeda ditujukan untuk layanan yang berbeda.

Untuk transportasi cairan umum di Tiongkok, GB/T 8163-2018 adalah standar terkini untuk pipa baja seamless untuk layanan cairan.

Untuk servis suhu tinggi, ASTM A106/A106M secara khusus ditujukan untuk pipa baja karbon seamless untuk servis suhu tinggi.

Untuk aplikasi perengkahan minyak bumi dan tungku petrokimia terkait, penukar panas, dan perpipaan bertekanan, GB 9948-2013 mencakup tabung baja mulus untuk perengkahan minyak bumi.

Inilah sebabnya mengapa penyelidikan saluran pipa harus menyatakan media layanan dan suhu pengoperasian, tidak hanya diameter luar dan ketebalan dinding.

Tekanan dan Suhu

Kisaran produk yang disediakan mencakup 0,6–32 MPa dan -20°C hingga 450°C, namun hal ini tidak boleh dianggap sebagai satu peringkat universal untuk setiap pipa.

Tekanan yang diijinkan tergantung pada diameter luar, ketebalan dinding, kualitas baja, temperatur desain, batas korosi, konfigurasi sambungan dan kode desain yang berlaku.

Suhu juga mempengaruhi kinerja material. Pipa yang cocok untuk pelayanan air bersuhu normal tidak dapat secara otomatis digunakan untuk steam bersuhu tinggi hanya karena ketebalan dindingnya sama.

Untuk sistem suhu tinggi, standar material dan kode desain harus dikonfirmasi sebelum pembelian.

Mengapa Pipa Seamless?

Tidak adanya las memanjang berguna dalam aplikasi di mana dinding pipa harus menyediakan badan kontinu di sekeliling kelilingnya.

Bagi banyak sistem tekanan rendah biasa, pipa yang dilas mungkin lebih ekonomis.

Pipa mulus menjadi lebih relevan ketika proyek memerlukan spesifikasi yang mulus karena tekanan, suhu, kekritisan layanan, atau kode yang berlaku.

Perbedaan ini penting untuk pengadaan. “Mulus” harus menjadi persyaratan dalam spesifikasi pembelian ketika desain teknik memerlukannya, dan bukan asumsi berdasarkan tampilan pipa.

Aliran Pipa

Untuk transportasi fluida, penurunan tekanan dipengaruhi oleh diameter dalam, panjang pipa, laju aliran, viskositas fluida, fitting dan kondisi permukaan internal.

Diameter dalam yang lebih besar dapat mengurangi kecepatan aliran dan kehilangan gesekan, sedangkan diameter yang lebih kecil dapat meningkatkan kebutuhan pemompaan.

Oleh karena itu, ukuran pipa harus didasarkan pada aliran yang dibutuhkan dan penurunan tekanan yang diijinkan. Ketebalan dinding kemudian harus diperiksa secara terpisah untuk tekanan dan persyaratan mekanis.

Ketebalan Dinding

Ini memberikan ketahanan terhadap tekanan, memungkinkan adanya korosi jika diperlukan, berkontribusi terhadap kekakuan mekanis dan mempengaruhi kapasitas beban eksternal pipa.

Kisaran yang disediakan adalah 1–50 mm, dengan seri tekanan SCH tersedia untuk pesanan proyek yang sesuai.

Dinding yang lebih tebal belum tentu lebih baik. Hal ini meningkatkan berat material, biaya dan terkadang persyaratan pengelasan atau pembengkokan. Ketebalan yang benar harus berasal dari tekanan desain, suhu, tingkat material dan batas korosi.

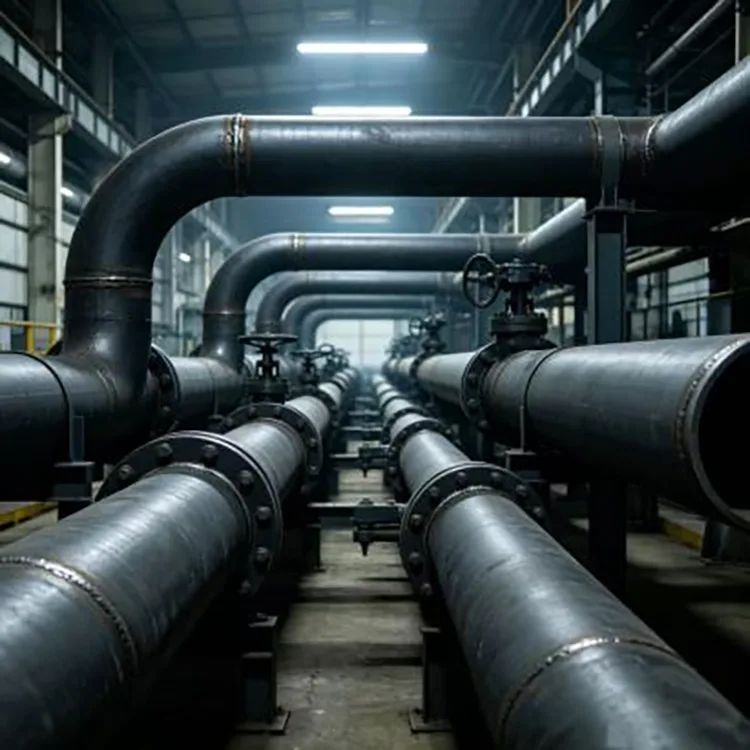

Aplikasi Saluran Pipa

Pipa Seamless Baja Karbon untuk Sistem Pipa digunakan di beberapa sistem industri.

Di pembangkit listrik, ini dapat digunakan untuk sistem perpipaan uap, air, dan tambahan tertentu di mana tingkat material dan suhu sesuai.

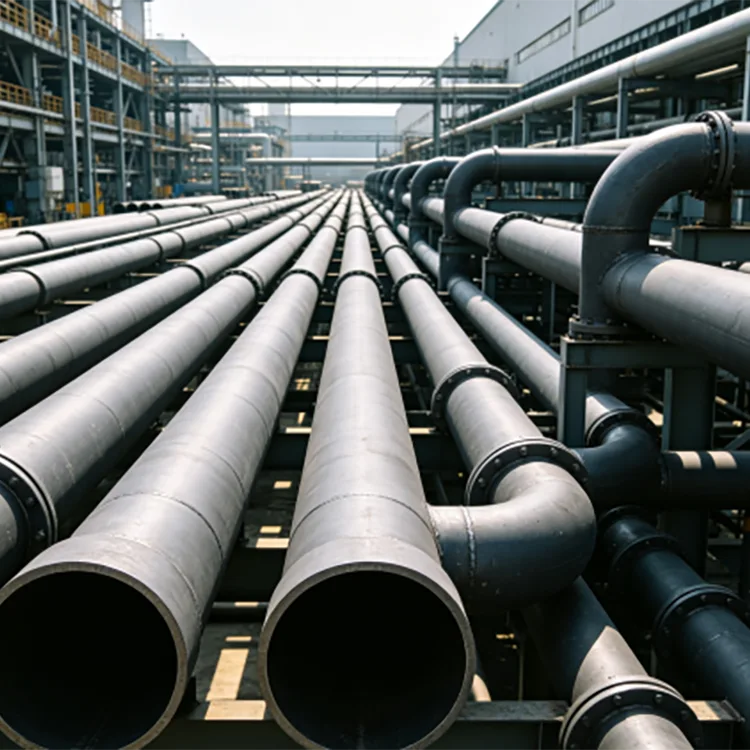

Di pabrik kimia, digunakan untuk perpipaan proses, sistem perpindahan panas, dan sambungan peralatan dengan pemilihan material yang tepat.

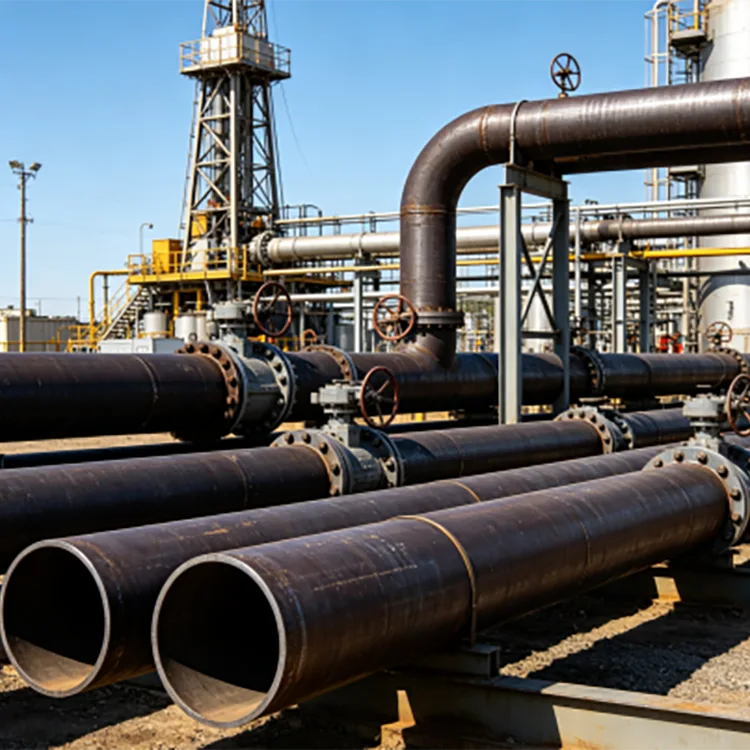

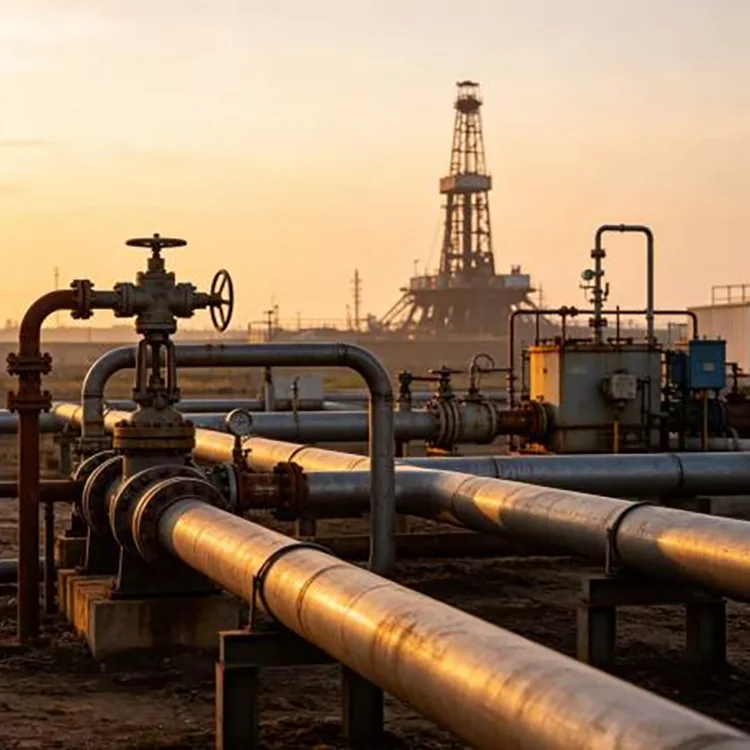

Di fasilitas minyak dan gas, pipa seamless dapat digunakan pada jalur tekanan dan proses tertentu jika grade dan standar tertentu mengizinkannya.

Pada peralatan mekanis, dapat berfungsi sebagai perpipaan hidrolik, perpipaan peralatan, dan sambungan penahan tekanan.

Dalam utilitas industri, digunakan untuk udara bertekanan, air dan media proses lainnya sesuai dengan persyaratan layanan yang berlaku.

Layanan Suhu Tinggi

Untuk pipa bersuhu tinggi, pipa harus dipilih dari persyaratan suhu ke belakang.

Jika saluran membawa uap suhu tinggi atau media proses panas lainnya, pembeli harus memastikan tingkat material, suhu desain, tekanan, pengaturan insulasi, dan tunjangan ekspansi.

ASTM A106/A106M-26 secara khusus mencakup pipa baja karbon mulus untuk layanan suhu tinggi dan mengharuskan pipa tersebut sesuai untuk operasi seperti pembengkokan, flanging, dan pengelasan bila ditentukan dengan benar.

Pipa fluida serba guna tidak boleh diganti dengan pipa bersuhu tinggi hanya karena ukuran nominalnya sama.

Pipa Terkubur

Pipa baja mulus dapat digunakan dalam sistem pipa terkubur, namun permukaan baja hitam tidak memberikan perlindungan korosi bawah tanah jangka panjang.

Untuk layanan terkubur, perlindungan eksternal dapat mencakup pelapis anti korosi, sistem pembungkus atau tindakan proteksi katodik yang sesuai sesuai dengan desain proyek.

Tanah itu sendiri dapat menjadi sumber korosi yang signifikan. Kadar air, pH, garam, drainase, dan kondisi arus liar semuanya mempengaruhi perlindungan yang diperlukan.

Jika pipa membawa media korosif secara internal, kompatibilitas material internal juga perlu dipertimbangkan.

Opsi Permukaan

Pipa dapat disuplai dalam beberapa kondisi permukaan.

Hitam: kondisi normal yang tidak dirawat pada banyak aplikasi perpipaan fabrikasi dan industri.

Diasamkan dan dipasivasi: berguna bila diperlukan permukaan yang lebih bersih.

Dipoles: dipilih untuk aplikasi di mana penyelesaian permukaan memiliki peran tertentu.

Minyak pencegah karat: berguna untuk perlindungan penyimpanan dan transportasi.

Galvanis hot-dip: tersedia untuk aplikasi yang sesuai yang memerlukan perlindungan korosi atmosferik eksternal.

Perlakuan permukaan akhir harus dipilih berdasarkan media dan lingkungan layanan daripada diterapkan sebagai peningkatan umum.

Berakhir dan Fabrikasi

Untuk pemasangan pipa, ujung pipa dapat disiapkan sesuai dengan metode penyambungan.

Ujung polos cocok untuk sambungan las tertentu.

Ujung yang miring dapat disiapkan untuk pengelasan butt.

Ujung berulir dapat diatur untuk aplikasi berdiameter lebih kecil yang sesuai.

Pemotongan dengan panjang tetap juga dapat mengurangi fabrikasi lapangan ketika gambar pipa sudah selesai.

Jika pipa akan dilas ke dalam sistem tekanan, persiapan akhirnya harus mengikuti prosedur pengelasan dan desain sambungan proyek.

Inspeksi

Untuk pipa bertekanan, pemeriksaan penampilan saja tidak cukup.

Rencana inspeksi dapat mencakup verifikasi material, pengukuran dimensi, inspeksi visual, pengujian hidrostatik dan pemeriksaan tak rusak yang sesuai sesuai dengan standar yang dipilih.

ASTM A106/A106M-26 mencakup persyaratan pengujian listrik tarik, tekuk, perataan, hidrostatis, dan tak rusak dalam cakupannya.

ASTM A53/A53M-24 juga mencakup ketentuan pengujian tegangan, tekukan, perataan, hidrostatis, dan listrik tak rusak untuk pipa yang tercakup dalam spesifikasi tersebut.

Untuk pesanan proyek, pembeli harus menentukan pengujian yang diperlukan sebelum produksi daripada mencoba menambahkannya setelah pengiriman.

Kontrol Kualitas

Material diperiksa dari baja yang masuk melalui pemeriksaan pipa yang sudah selesai.

Komposisi kimia dan identitas material diverifikasi berdasarkan kadar yang ditentukan. Diameter, ketebalan dinding, panjang dan kelurusan diperiksa selama inspeksi produk jadi.

Untuk pesanan kritis, pemeriksaan tambahan dapat mencakup pengujian hidrostatis dan pemeriksaan tak rusak sesuai standar yang dipilih.

Sertifikat material harus sesuai dengan batch produksi sebenarnya. Jika proyek memerlukan verifikasi independen, inspeksi pihak ketiga dapat diatur sebelum pengiriman.

Pemilihan Pipa berdasarkan Aplikasi

Ini merupakan arahan pengadaan dan bukan pengganti desain saluran pipa.

Rute Manufaktur

Rute produksi pipa seamless dimulai dengan billet padat.

Billet baja → pemanasan ulang → penindikan putar → pengerolan / pengukuran panas → perlakuan panas jika diperlukan → pelurusan → pemotongan → inspeksi → penyelesaian → pengepakan

Untuk beberapa ukuran dan spesifikasi, penarikan dingin atau pengerolan dingin dapat digunakan setelah tahap pengerjaan panas untuk mencapai dimensi dan persyaratan permukaan yang lebih ketat.

Rute produksi sebenarnya bergantung pada ukuran pipa, kualitas, dan standar yang dipesan.

Mengapa Memilih Kami?

Jaringan pasokan baja Tianjin Daqiuzhuang mendukung pengadaan, inspeksi, pemotongan, pemrosesan pipa, dan logistik untuk pesanan proyek.

Kisaran yang tersedia mencakup diameter luar 21–630 mm dan ketebalan dinding 1–50 mm, dengan panjang standar 6 m dan 12 m serta panjang khusus untuk kebutuhan proyek.

Material dapat diatur di sekitar layanan yang dimaksudkan, termasuk 20#, Q235B, Q345B, A106 Gr.B, dan A53 Gr.B jika standar yang dipilih mengizinkan grade tersebut.

Untuk proyek saluran pipa, pesanan dapat mencakup pemotongan, kemiringan, persiapan permukaan, dan pemrosesan lain yang disepakati sebelum pengiriman.

Sertifikat material dan catatan inspeksi dapat diberikan sesuai dengan persyaratan pembelian, dan inspeksi pihak ketiga tersedia untuk proyek yang memerlukan verifikasi independen.

Untuk pesanan ekspor, bundling pipa, perlindungan terhadap kelembapan, pemuatan kontainer, dan dokumentasi dapat dikoordinasikan melalui jaringan logistik Tianjin.

Informasi Pengadaan

Penyelidikan yang berguna harus mencakup media pipa, tekanan desain, suhu desain, standar pipa, kelas baja, diameter luar, ketebalan dinding, panjang dan kuantitas.

Misalnya:

GB/T 8163 / 20# / mulus / 114,3 × 8 mm / 6 m / pipa air / 100 MT

Untuk layanan suhu tinggi:

ASTM A106 Gr.B / mulus / 8 in / SCH40 / 12 m / jalur proses suhu tinggi

Informasi ini memungkinkan pemasok untuk mengidentifikasi produk yang benar alih-alih mencocokkan pesanan hanya berdasarkan diameter.

Pertanyaan Umum

Q1. Mengapa menggunakan pipa seamless dibandingkan pipa las?

Pipa mulus tidak memiliki lapisan las memanjang dan ditentukan untuk banyak aplikasi tekanan, suhu, dan layanan kritis. Perlu tidaknya hal ini bergantung pada kode proyek dan kondisi pengoperasian.

Q2. Bahan apa saja yang tersedia?

Kisaran yang disediakan mencakup 20#, Q235B, Q345B, A106 Gr.B dan A53 Gr.B, sesuai dengan standar produk yang berlaku.

Q3. Bisakah pipa digunakan untuk steam suhu tinggi?

Ya, bila bahan dan standar yang dipilih sesuai dengan suhu dan tekanan desain. ASTM A106 secara khusus ditujukan untuk pipa baja karbon seamless untuk layanan suhu tinggi.

Q4. Berapa tekanan kerja maksimum?

Kisaran referensi produk yang disediakan mencapai 32 MPa, namun tekanan kerja yang diijinkan harus dihitung untuk diameter sebenarnya, ketebalan dinding, material, suhu dan kode desain.

Q5. Berapa kisaran suhu yang dapat ditangani oleh pipa?

Kisaran referensi yang disediakan adalah -20°C hingga 450°C. Ini bukan peringkat universal untuk semua tingkatan dan ukuran; standar material yang berlaku dan kode desain menentukan suhu servis aktual yang diizinkan.

Q6. Bisakah pipa digunakan di bawah tanah?

Ya, tetapi baja karbon yang tidak diolah biasanya akan menerima perlindungan korosi eksternal yang sesuai untuk layanan yang terkubur. Kondisi kimia dan kelembaban tanah harus dipertimbangkan dalam desain korosi.

Q7. Bisakah Anda menyediakan SCH40 atau ketebalan dinding bertekanan lainnya?

Ya. Ketebalan dinding seri tekanan seperti SCH40 dapat disuplai jika kompatibel dengan ukuran dan standar pipa yang dipilih.

Q8. Bisakah pipa dipotong dan dimiringkan?

Ya. Pemotongan dengan panjang tetap dan kemiringan ujung dapat diatur sesuai dengan gambar pipa dan persyaratan pengelasan.

Q9. Bisakah Q235B digunakan sebagai pengganti A106 Gr.B?

Bukan sebagai substitusi otomatis. Nilai tersebut memiliki spesifikasi yang berbeda dan memiliki persyaratan yang berbeda. Pipa harus memenuhi standar yang ditentukan oleh desain pipa.

Q10. Standar apa yang digunakan untuk pipa seamless pengangkut fluida biasa di Cina?

GB/T 8163-2018 adalah standar Tiongkok saat ini untuk pipa baja mulus untuk layanan cairan.

Q11. Apakah A53 Gr.B merupakan grade pipa seamless?

A53/A53M mencakup pipa mulus dan dilas. Jika pipa tanpa sambungan diperlukan, pesanan pembelian harus secara jelas menyebutkan produk tanpa sambungan.

Q12. Dokumen inspeksi apa yang dapat diberikan?

Sertifikat material, catatan inspeksi dimensi, dan laporan pengujian yang disepakati dapat diberikan. Pengujian hidrostatis, pengujian tak rusak, dan inspeksi pihak ketiga dapat diatur sesuai dengan spesifikasi proyek.
