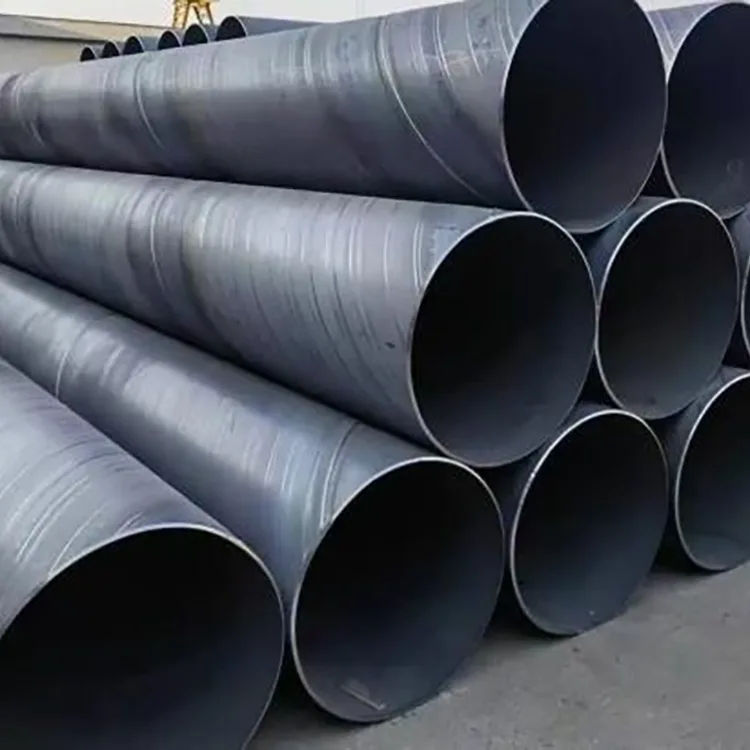

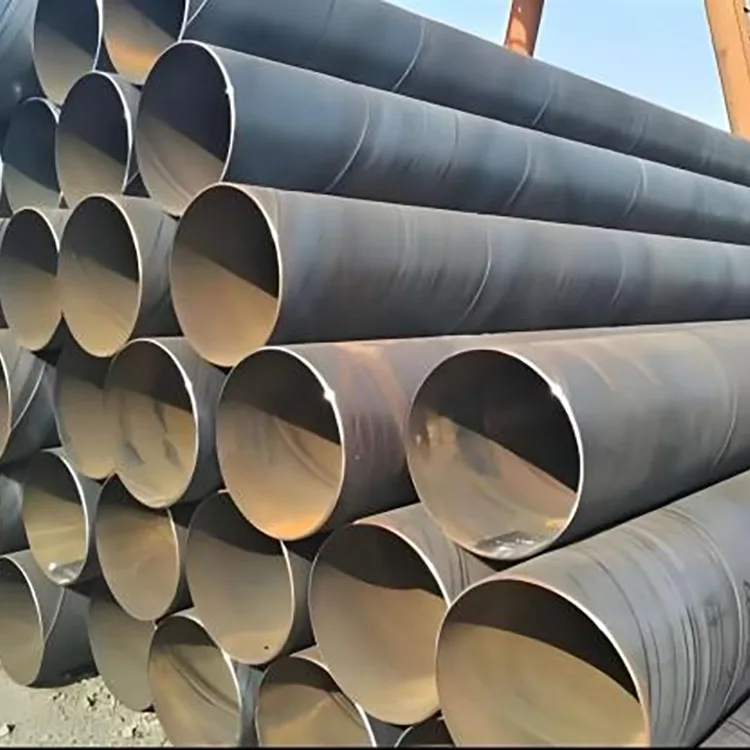

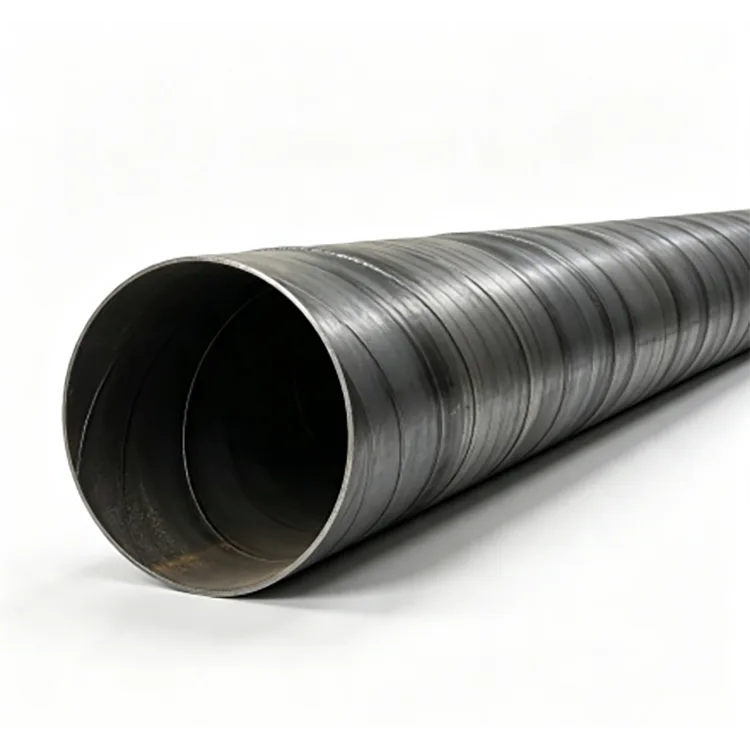

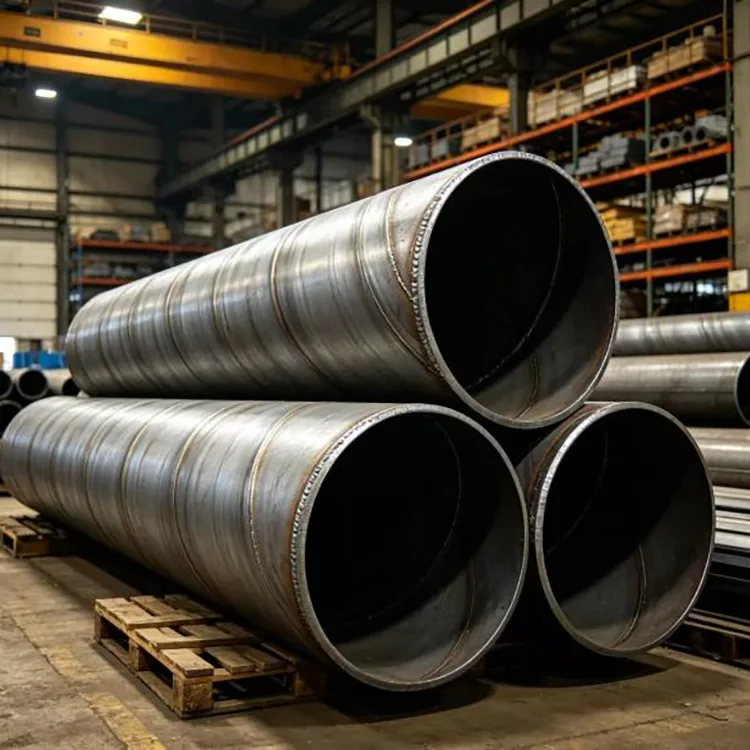

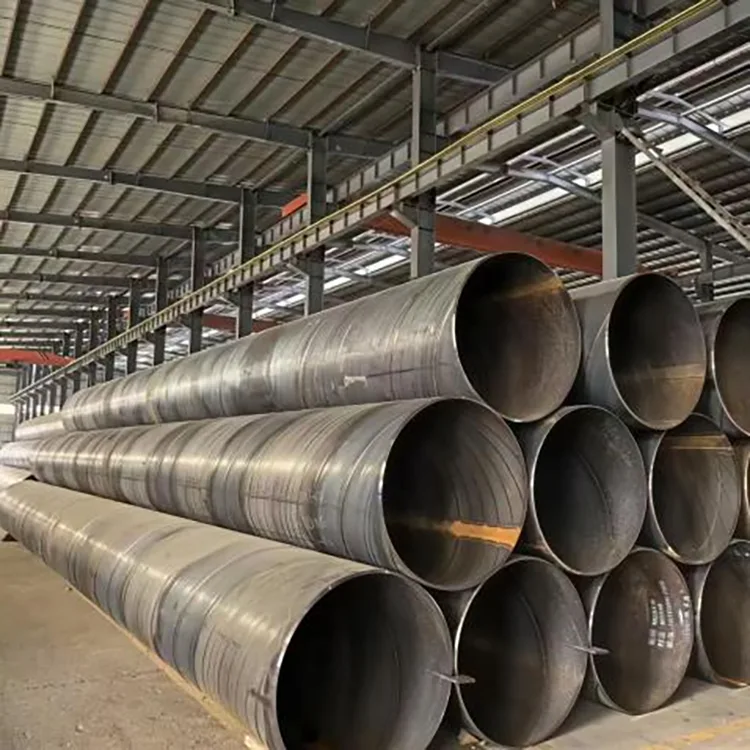

Pipa Baja Dilas Spiral

Untuk jaringan pipa berdiameter besar, harga pembelian terendah tidak selalu merupakan biaya proyek terendah. Ketebalan dinding, kualitas las, keakuratan dimensi, perlindungan korosi, dan catatan inspeksi semuanya memengaruhi pemasangan, kinerja tekanan, dan pemeliharaan jangka panjang.

Pipa Baja Las Spiral Rongheng diproduksi dari strip baja canai panas berkualitas melalui pembentukan spiral CNC dan pengelasan busur terendam dua sisi otomatis. Kisaran diameter yang tersedia adalah 219–3.620 mm, dengan ketebalan dinding 6–30 mm. Opsi material mencakup Q235B, Q355B, dan L245–L485, yang mencakup aplikasi umum kota, struktural, tiang pancang, transmisi air, dan pipa.

Setiap pesanan produksi mengikuti proses pemeriksaan yang ditentukan yang mencakup bahan mentah, pembentukan, pengelasan, dimensi, kualitas las, pengujian hidrostatik, dan kondisi permukaan akhir. Untuk proyek yang memerlukan perlindungan tambahan, pipa dapat dilengkapi dengan sistem anti korosi khusus seperti 3PE atau lapisan tar batubara epoksi, sesuai dengan lingkungan layanan.

Fokusnya sederhana: menyediakan ketebalan dan material dinding yang ditentukan, mendokumentasikan inspeksi yang diperlukan, dan mengirimkan ujung pipa dan kondisi pelapisan yang dapat digunakan langsung di lokasi.

Fitur Utama

Kisaran Diameter Besar untuk Jaringan Pipa Infrastruktur

Konstruksi las spiral sangat cocok untuk pipa berdiameter besar karena strip baja dapat dibentuk secara kontinyu menjadi berbagai diameter pipa.

Rongheng memasok pipa dengan OD 219 mm hingga 3.620 mm, dengan ketebalan dinding 6–30 mm sebagai kisaran produksi standar. Tersedia panjang tetap 6 m, 9 m dan 12 m, sedangkan panjang non-standar dan ketebalan dinding khusus dapat diproduksi sesuai gambar dan spesifikasi proyek.

Pengelasan Busur Terendam Dua Sisi

Pipa dibuat menggunakan las busur terendam dua sisi otomatis. Proses pembentukan dan pengelasan dikontrol untuk menjaga konsistensi geometri pipa dan kualitas las sepanjang produksi.

Pengelasan internal dan eksternal dilakukan untuk mencapai penetrasi las yang memadai dan sambungan las yang konsisten. Inspeksi las dimasukkan ke dalam proses pengendalian kualitas produksi daripada hanya mengandalkan inspeksi visual setelah produksi.

Ketebalan Dinding dan Kinerja Tekanan yang Stabil

Untuk proyek air terkubur, drainase, dan pipa bertekanan, ketebalan dinding adalah spesifikasi pembelian utama. Diameter nominal saja tidak menentukan apakah suatu pipa cocok untuk aplikasi.

Rongheng mengontrol ketebalan dinding terhadap spesifikasi yang berlaku dan dapat mendokumentasikan material, dimensi, dan hasil inspeksi untuk penerimaan proyek. Pembeli juga dapat menentukan toleransi ketebalan dinding, inspeksi las, dan persyaratan pengujian hidrostatis dalam kontrak pembelian.

Perlindungan Korosi untuk Berbagai Lingkungan

Pipa baja las spiral telanjang dapat digunakan jika proyek menyediakan lapisannya sendiri atau jika lingkungan layanan tidak memerlukan perlindungan korosi tambahan.

Untuk jaringan pipa yang terkubur, area lembab, tanah asin, atau proyek pesisir, Rongheng dapat menyediakan berbagai sistem perlindungan korosi eksternal. Pelapisan 3PE, pelapisan tar batubara epoksi, dan sistem khusus lainnya dapat dipilih sesuai dengan kondisi tanah, media pengangkutan, umur desain, dan persyaratan proyek.

Untuk pipa berlapis 3PE, spesifikasi produksi yang diberikan dapat mencakup persyaratan seperti:

● Kekuatan kupas: ≥50 N/cm

● Adhesi: ≥8 MPa

Sistem pelapisan yang sesuai harus dipastikan berdasarkan spesifikasi proyek dan bukan hanya dipilih berdasarkan diameter pipa.

End Beveling untuk Pengelasan Lokasi

Ujung pipa dapat dikerjakan dengan dimensi bevel yang terkontrol agar sesuai dengan prosedur pengelasan pelanggan dan persyaratan sambungan lapangan.

Persiapan akhir mungkin termasuk:

● Kemiringan standar

● Penyelesaian permukaan akhir

● Penghalusan

● Koreksi dimensi

● Persiapan akhir khusus sesuai gambar

Hal ini mengurangi jumlah persiapan yang diperlukan sebelum pengelasan sambungan lapangan, terutama untuk pemasangan pipa berdiameter besar.

Spesifikasi Teknis

Proses Manufaktur

Proses produksi diatur berdasarkan titik-titik yang paling berdampak langsung pada kualitas pipa berdiameter besar.

1. Inspeksi Strip Baja Canai Panas

Strip baja yang masuk diperiksa terhadap kualitas material dan spesifikasi produksi yang disyaratkan sebelum dibentuk. Dokumentasi material dapat disediakan untuk ketertelusuran proyek.

2. Leveling dan Persiapan

Strip baja diratakan sebelum memasuki proses pembentukan. Persiapan strip yang tepat membantu menjaga konsistensi kondisi pembentukan dan geometri pipa.

3. Pembentukan Spiral CNC

Strip tersebut terus menerus dibentuk menjadi diameter spiral yang ditentukan. Parameter pembentukan disesuaikan dengan diameter pipa, ketebalan dinding dan tingkat material.

4. Pengelasan Busur Terendam Internal dan Eksternal

Pengelasan otomatis dilakukan pada kedua sisi sambungan spiral. Parameter pengelasan dikontrol sesuai dengan spesifikasi pipa, dengan inspeksi difokuskan pada kontinuitas las, penetrasi, dan potensi cacat internal.

5. Pengukuran dan Pelurusan Pipa

Setelah pengelasan, pipa yang sudah jadi diperiksa dan dikoreksi diameter, kebulatan dan kelurusannya sesuai spesifikasi yang berlaku.

6. Akhiri Pemrosesan

Ujung pipa dipotong dan dimiringkan sesuai dengan kebutuhan proyek. Persiapan akhir khusus dapat diselesaikan sebelum pengiriman.

7. Lapisan Anti Korosi

Jika diperlukan, pipa menerima sistem pelapisan eksternal yang ditentukan. Kondisi pelapisan, daya rekat dan sifat-sifat tertentu lainnya diperiksa sebelum dilepaskan.

8. Pemeriksaan Akhir dan Pengepakan

Pipa yang sudah jadi menjalani pemeriksaan dimensi, penampilan, dan kinerja yang diperlukan sebelum dibundel, ditandai, dan dikirim.

Kontrol Kualitas dan Inspeksi

Pipa las berdiameter besar harus dibeli dengan persyaratan inspeksi yang terukur daripada hanya mengandalkan pernyataan pabrik seperti “kualitas tinggi”.

Sistem mutu produksi Rongheng mencakup 16 pos pemeriksaan yang mencakup proses produksi dan produk jadi. Data produksi yang disediakan menunjukkan tingkat kualifikasi produk jadi secara keseluruhan sebesar 99,97%.

Inspeksi Las

Spesifikasi produksi mencakup inspeksi las 100% menggunakan pengujian sinar-X dan ultrasonik untuk mengidentifikasi cacat las yang tidak dapat dikonfirmasi melalui inspeksi visual saja.

Metode NDT yang tepat, tingkat penerimaan dan format pelaporan dapat disesuaikan dengan standar atau spesifikasi proyek yang berlaku.

Pengujian Hidrostatis

Untuk pesanan pipa bertekanan yang berlaku, setiap pipa dapat menjalani pengujian hidrostatis pada 1,5 kali tekanan kerja, dengan periode penahanan minimal 5 detik dan tidak ada kebocoran selama pengujian yang ditentukan.

Untuk proyek tertentu, tekanan uji, waktu penahanan dan kriteria penerimaan harus dikonfirmasi dalam perjanjian teknis sebelum produksi.

Inspeksi Dimensi

Inspeksi mencakup dimensi utama seperti:

● Diameter luar

● Ketebalan dinding

● Panjang pipa

● Kebulatan

● Kelurusan

● Dimensi kemiringan

● Kondisi permukaan

Hal ini sangat penting terutama untuk pipa berdiameter besar karena deviasi dimensi dapat meningkatkan keselarasan lapangan dan pekerjaan pengelasan sambungan.

Pipa Baja Dilas Spiral vs. Pasokan Pabrik Kecil

Untuk pengadaan teknik, perbandingan penting bukan hanya sekedar harga yang ditawarkan pemasok. Pembeli harus membandingkan tingkat material, ketebalan dinding aktual, cakupan NDT, persyaratan uji hidrostatik, spesifikasi pelapisan, dokumen inspeksi, dan kondisi pengiriman berdasarkan dasar teknis yang sama.

Panduan Pemilihan Bahan

Q235B untuk Proyek Kota Konvensional

Untuk pipa pasokan air, drainase, dan saluran pembuangan kota konvensional, Q235B biasanya dipilih jika persyaratan desain tidak memerlukan tingkat kekuatan yang lebih tinggi.

Sangat cocok bila desain teknik memprioritaskan kinerja struktural yang memadai dan biaya material yang terkendali.

Q355B untuk Persyaratan Struktural yang Lebih Tinggi

Q355B dapat dipertimbangkan untuk aplikasi yang memerlukan kekuatan material lebih tinggi, termasuk aplikasi tugas berat, suhu rendah, atau struktural/tumpukan tertentu.

Nilai akhir harus dipilih sesuai dengan beban desain, suhu, persyaratan pengelasan dan standar yang berlaku.

L245–L485 untuk Aplikasi Saluran Pipa

Untuk proyek transmisi minyak dan gas, kualitas baja pipa seperti L245–L485 dapat ditentukan sesuai dengan standar pipa dan kondisi desain yang diperlukan.

Untuk media layanan asam atau yang mengandung hidrogen-sulfida, pemilihan material harus mengikuti spesifikasi layanan asam yang berlaku dan persyaratan proyek daripada berasumsi bahwa kualitas pipa saja sudah memberikan ketahanan terhadap H₂S.

Kondisi Korosif dan Pesisir

Untuk lingkungan pesisir, tanah salin, atau lingkungan yang agresif secara kimia, material dan pelapis harus dipertimbangkan secara bersamaan.

Kelas baja dengan kekuatan lebih tinggi atau tahan cuaca dapat ditentukan jika diperlukan, sedangkan sistem perlindungan korosi eksternal harus dipilih sesuai dengan kondisi tanah, air dan paparan aktual.

Aplikasi Khas

Pipa baja las spiral terutama digunakan di mana diameter besar, pemasangan jarak jauh atau kapasitas struktural membuat pembentukan spiral terus menerus menjadi praktis.

Transmisi Air Kota

Jaringan pipa air berdiameter besar untuk pasokan air perkotaan, transmisi air baku dan peningkatan infrastruktur.

Sistem Drainase dan Stormwater

Cocok untuk drainase aliran besar, pembuangan air hujan, dan proyek pipa pengendalian banjir kota.

Limbah dan Air Industri

Digunakan untuk air limbah, air proses, dan sistem transmisi fluida bertekanan rendah hingga sedang lainnya ketika material yang dipilih dan perlindungan internal memenuhi persyaratan medium.

Proyek Pipa Minyak dan Gas

Pipa las spiral tingkat pipa dapat diproduksi sesuai dengan spesifikasi pipa yang berlaku untuk aplikasi transmisi yang sesuai.

Tumpukan Pipa Baja

Pipa las spiral berdiameter besar juga dapat digunakan sebagai tiang pancang pipa struktural, termasuk pondasi dan konstruksi yang berhubungan dengan kelautan, bila standar tiang pancang dan ketebalan dinding yang diperlukan ditentukan.

Sistem Saluran Pipa Terkubur

Untuk aplikasi terkubur, pemilihan pipa harus mempertimbangkan tekanan tanah eksternal, air tanah, penurunan, sistem pelapisan, proteksi katodik, dan kondisi pemasangan, bukan hanya diameter pipa saja.

Aplikasi Proyek Nyata

Kasus 1: Proyek Pipa Gas Alam Perkotaan

Untuk proyek pipa gas perkotaan, Rongheng memasok sekitar 12.000 ton pipa baja las spiral L360 dengan lapisan anti korosi 3PE.

Proyek ini melibatkan kondisi pemukiman yang rumit di kawasan perkotaan yang sudah ada. Pipa yang disediakan diproduksi dan dilapisi sesuai dengan kebutuhan proyek.

Berdasarkan catatan operasional proyek, tingkat kebocoran pipa yang dilaporkan adalah 0,7%, dengan empat tahun pengoperasian tanpa tercatat adanya insiden keselamatan.

Kasus ini menunjukkan mengapa ketertelusuran material, inspeksi las, dan perlindungan korosi eksternal perlu dipertimbangkan secara bersamaan untuk proyek pipa yang terkubur.

Kasus 2: Peningkatan Drainase Air Hujan Perkotaan

Untuk proyek renovasi drainase perkotaan, Rongheng memasok sekitar 6.800 ton pipa baja spiral, termasuk:

● Φ1220 × 10mm

● Φ1420 × 12mm

Pipa-pipa tersebut dilengkapi dengan perlindungan anti korosi tar batubara epoksi yang diperkuat.

Proyek ini dimaksudkan untuk menggantikan jaringan pipa drainase perkotaan yang sudah tua akibat penyumbatan, kebocoran, dan kapasitas pembuangan air hujan yang tidak mencukupi. Setelah tiga tahun beroperasi, catatan proyek melaporkan tidak ada deformasi pipa, kebocoran atau penyumbatan, sementara sistem yang ditingkatkan meningkatkan kinerja drainase air hujan selama hujan deras.

Poin Seleksi Sebelum Memesan

Sebelum meminta penawaran untuk Pipa Baja Las Spiral, berikan informasi berikut kepada pemasok:

1. Ukuran pipa

Tentukan diameter luar dan ketebalan dinding yang dibutuhkan, bukan diameter saja.

2. Media yang diangkut

Air, limbah, gas, minyak, dan cairan industri memerlukan persyaratan material, perlindungan internal, dan inspeksi yang berbeda.

3. Tekanan kerja

Berikan tekanan desain dan suhu pengoperasian jika memungkinkan sehingga ketebalan dinding dan persyaratan pengujian dapat ditinjau dengan benar.

4. Lingkungan instalasi

Nyatakan apakah pipa tersebut terkubur, di atas tanah, di bawah air, di pantai, di tanah asin atau terkena korosi kimia.

5. Persyaratan pelapisan

Tentukan 3PE, tar batubara epoksi, baja polos atau sistem pelapisan lainnya, bersama dengan ketebalan lapisan dan persyaratan inspeksi.

6. Panjang pipa dan persiapan ujung

Pastikan panjang 6 m, 9 m, 12 m atau panjang tetap khusus, bersama dengan dimensi kemiringan dan persyaratan pengelasan lapangan.

7. Inspeksi dan dokumentasi

Untuk proyek besar, sertakan sertifikat material, laporan dimensi, laporan NDT, catatan uji hidrostatik, dan catatan inspeksi pelapisan dalam spesifikasi pembelian.

Manufaktur Kustom dan Pasokan Proyek

Rongheng mendukung produksi yang disesuaikan untuk pesanan teknik daripada membatasi pasokan ke ukuran stok standar.

Opsi yang tersedia meliputi:

● Diameter luar tidak standar

● Ketebalan dinding khusus

● Panjang tetap 6–12 m dan panjang tertentu lainnya

● Kemiringan ujung pipa

● Persiapan akhir khusus

● 3PE dan sistem pelapisan anti korosi lainnya

● Lapisan tar batubara epoksi

● Perlengkapan pipa khusus dan bagian fabrikasi sesuai gambar

● Inspeksi dan dokumentasi khusus proyek

Untuk pesanan dalam jumlah besar, jadwal produksi dan pengiriman dapat dikoordinasikan sesuai dengan urutan pemasangan proyek.

Inspeksi Pabrik dan Dukungan Pembeli

Untuk pesanan infrastruktur dalam jumlah besar, pembeli dapat mengatur inspeksi pabrik dan meninjau catatan produksi dan inspeksi sebelum pengiriman.

Rongheng menyediakan:

● Dukungan pemilihan teknis praorder

● Tinjauan spesifikasi

● Pembaruan kemajuan produksi

● Pengaturan inspeksi pabrik

● Dokumentasi material dan inspeksi

● Koordinasi pengiriman

● Konsultasi teknis terkait instalasi

● Dukungan teknis purna jual

Untuk proyek-proyek besar, kemajuan produksi juga dapat diikuti melalui pembaruan visual sehingga pembeli dapat mengoordinasikan jadwal pengiriman dan pemasangan di lokasi terlebih dahulu.

Pertanyaan Umum

Q1. Apa perbedaan antara Pipa Baja Las Spiral dan pipa las jahitan lurus?

Itu dibentuk dari strip baja menjadi bentuk spiral dan dilas sepanjang sambungan heliks. Metode pembuatan ini sangat praktis untuk pipa berdiameter besar.

Pipa las jahitan lurus menggunakan las memanjang dan biasanya dipilih untuk rentang diameter dan persyaratan aplikasi yang berbeda. Tidak ada konstruksi yang secara otomatis lebih baik untuk setiap proyek; diameter, ketebalan dinding, tekanan, metode pemasangan, tingkat material dan standar yang berlaku harus menentukan pemilihan.

Q2. Berapa ukuran Pipa yang Anda suplai?

Kisaran produksi standar adalah diameter luar 219–3.620 mm dan ketebalan dinding 6–30 mm. Panjang tetap standar mencakup 6 m, 9 m dan 12 m, dengan panjang non-standar dan ketebalan dinding khusus tersedia untuk pesanan proyek.

Q3. Bisakah Anda memproduksi Pipa Baja Las Spiral non-standar?

Ya. Produksi khusus dapat mencakup diameter, ketebalan dinding, panjang tetap, kemiringan ujung pipa, persiapan ujung khusus, pelapisan, dan persyaratan lain yang ditunjukkan pada gambar teknik.

Q4. Bisakah Pipa digunakan untuk pipa yang terkubur?

Ya. Hal ini dapat diterapkan secara luas pada air terkubur, drainase, dan sistem perpipaan lainnya ketika ketebalan dinding pipa, tingkat material, lapisan luar, metode pemasangan, dan perhitungan struktural memenuhi persyaratan proyek.

Untuk pipa yang terkubur, pembeli harus memberikan perhatian khusus pada kondisi tanah, air tanah, pemukiman, perlindungan korosi dan perawatan sambungan lapangan.

Q5. Bagaimana cara menghindari membeli pipa dengan ketebalan dinding yang tidak mencukupi?

Jangan menilai produk hanya dari ukuran nominal atau beratnya. Tentukan ketebalan dinding yang diperlukan dan toleransi yang berlaku dalam kontrak pembelian, dan minta sertifikat material dan catatan inspeksi dimensi.

Untuk proyek besar, inspeksi masuk juga dapat mencakup pengukuran ketebalan dinding secara acak di berbagai posisi pada pipa.

Q6. Inspeksi las apa yang dapat dilakukan?

Spesifikasi produksi mendukung 100% pemeriksaan las sinar-X dan ultrasonik, dengan tingkat penerimaan yang berlaku ditentukan oleh standar atau spesifikasi proyek yang relevan.

Laporan inspeksi dapat diberikan sebagai bagian dari dokumentasi kualitas proyek.

Q7. Apakah Anda menyediakan pengujian hidrostatik?

Ya. Untuk pesanan pipa tekanan yang berlaku, pengujian hidrostatis dapat dilakukan pipa demi pipa pada 1,5 kali tekanan kerja, dengan periode penahanan 5 detik atau lebih dan tidak ada kebocoran pada kondisi pengujian yang ditentukan.

Q8. Lapisan anti korosi mana yang harus saya pilih?

Hal ini tergantung pada lingkungan instalasi dan umur desain.

Untuk pipa yang terkubur, 3PE biasanya dipertimbangkan jika diperlukan perlindungan korosi eksternal yang kuat. Sistem tar batubara epoksi juga dapat ditentukan untuk proyek yang sesuai. Aplikasi di daerah pesisir dan tanah salin memerlukan perhatian khusus pada pemilihan lapisan, kontinuitas lapisan dan perlindungan sambungan lapangan.

Q9. Bisakah saya mengunjungi pabrik sebelum melakukan pemesanan dalam jumlah besar?

Ya. Pembeli dapat mengatur kunjungan pabrik di lokasi yang mencakup area produksi, fasilitas inspeksi, penyimpanan pipa jadi, dan dokumentasi kualitas yang relevan. Kemajuan produksi juga dapat dilacak melalui update video selama masa pembuatan.

Q10. Informasi apa yang harus saya berikan untuk kutipan?

Minimal, sediakan diameter luar, ketebalan dinding, tingkat material, panjang pipa, kuantitas, standar yang berlaku, media yang diangkut, tekanan kerja, persyaratan pelapisan dan persiapan akhir.

Untuk kutipan teknik lengkap, gambar, persyaratan inspeksi, dan jadwal pengiriman juga berguna.

Catatan Pengadaan

Untuk Pipa Baja Las Spiral, empat item perlu mendapat perhatian khusus selama pengadaan: ketebalan dinding sebenarnya, NDT las, pengujian hidrostatik, dan lapisan anti korosi.

Persyaratan ini dapat dituangkan langsung ke dalam perjanjian teknis sehingga penawaran harga pemasok dapat dibandingkan atas dasar yang sama. Untuk proyek infrastruktur bervolume besar, pembeli juga dipersilakan untuk mengatur inspeksi pabrik dan meninjau proses produksi dan inspeksi sebelum pengiriman.
