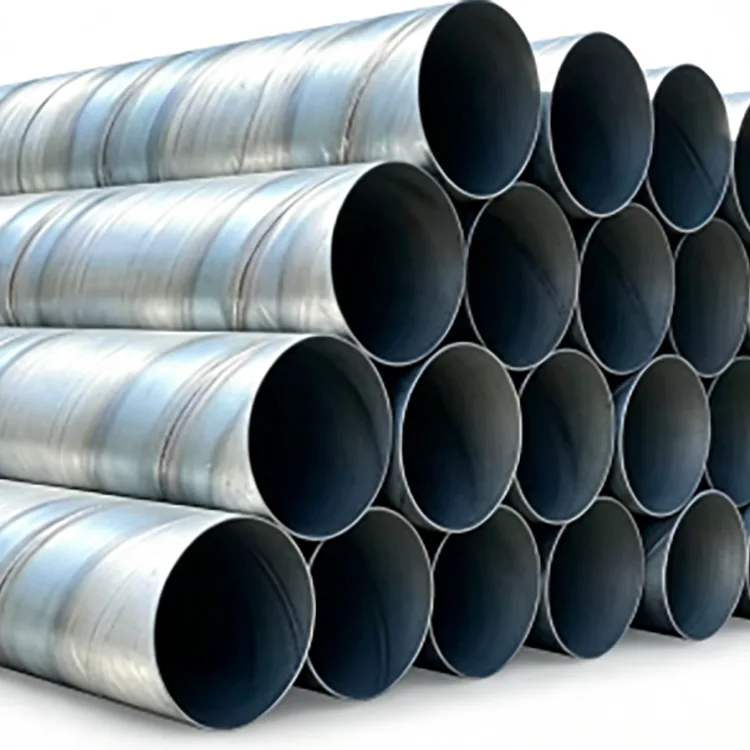

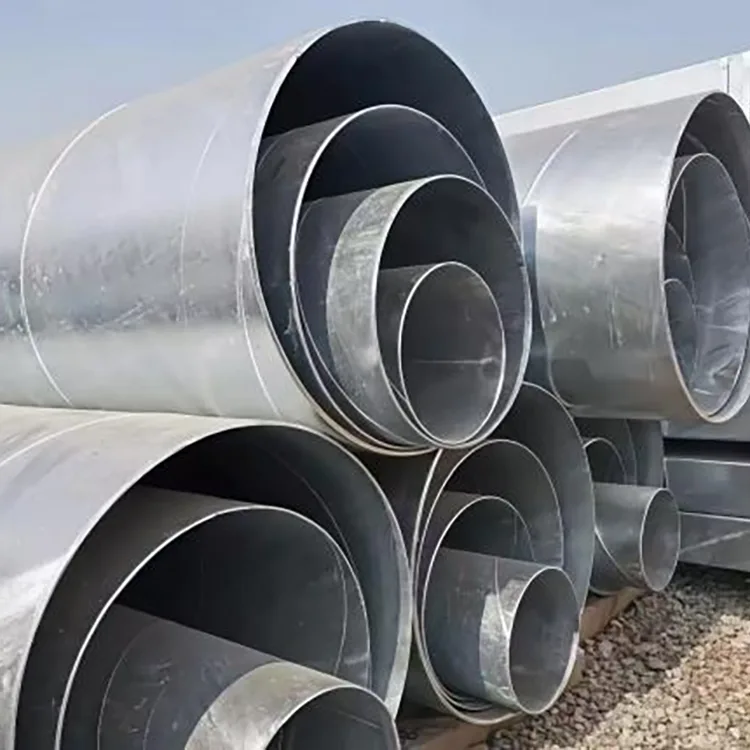

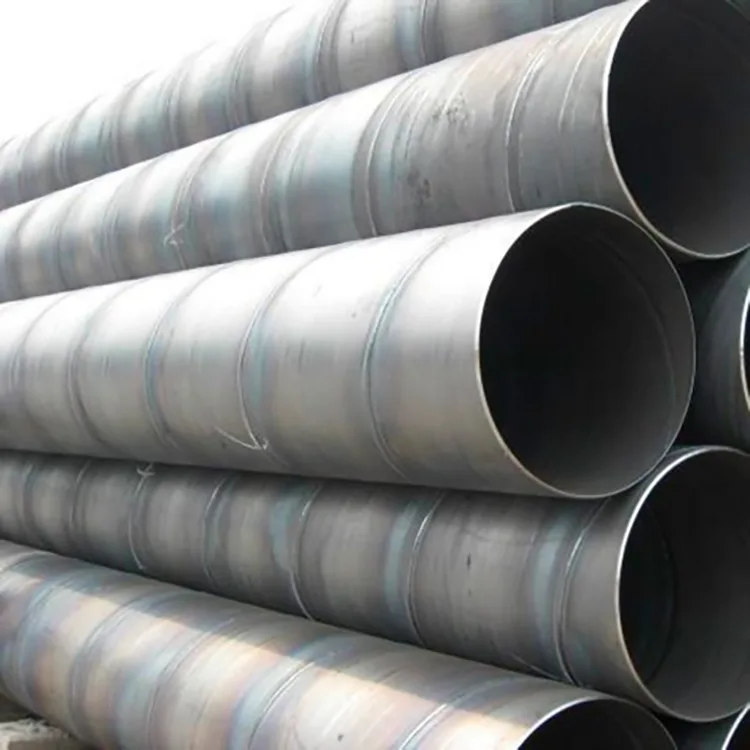

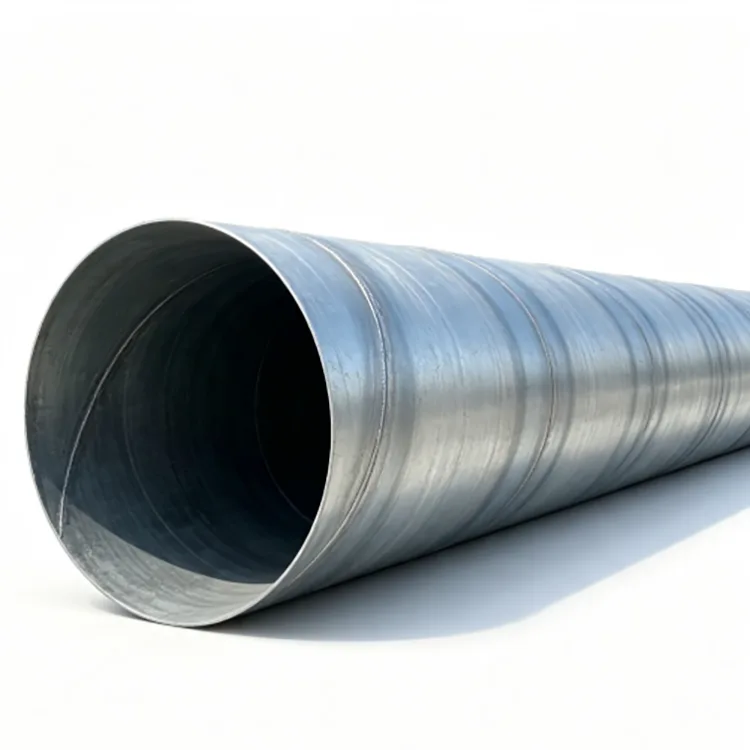

Pipa Baja Spiral Galvanis Hot-Dip

Alasan utama penggunaan pipa baja spiral adalah kemampuannya untuk menggabungkan diameter aliran besar dengan produksi praktis bagian dinding yang lebih berat. Strip baja terus menerus dibentuk menjadi bagian silinder dan dilas sepanjang lapisan spiral. Setelah pengelasan dan penyelesaian dimensi, seluruh pipa dapat digalvanis dengan hot-dip untuk memberikan perlindungan korosi pada permukaan internal dan eksternal.

Konstruksi ini membuat pipa ini sangat cocok untuk jaringan pipa air berdiameter besar, sistem drainase, pekerjaan pondasi dan tiang pancang, saluran fluida industri, dan pipa baja terbuka. Untuk proyek di mana pipa akan tetap berada di luar ruangan, di bawah tanah, atau di lingkungan lembab, lapisan galvanis memberikan penghalang tambahan terhadap kelembapan dan korosi.

Untuk pengadaan engineering, poin penting tidak hanya diameter pipa dan ketebalan dinding. Pembeli juga harus memastikan tingkat baja, persyaratan pemeriksaan las, spesifikasi galvanisasi, panjang pipa, persiapan akhir dan apakah pipa yang sudah jadi memerlukan flensa atau fabrikasi lainnya sebelum pengiriman.

Mengapa Menggunakan Pipa Baja Spiral untuk Proyek Berdiameter Besar?

Pembentukan spiral memungkinkan diameter pipa besar dihasilkan dari strip baja dengan tetap mempertahankan struktur silinder kontinu. Bagian yang dihasilkan sangat cocok untuk aplikasi yang memerlukan kapasitas aliran tinggi atau dimensi eksternal yang besar.

Proses pengelasan busur terendam dua sisi menghasilkan penetrasi las yang terkontrol dan jahitan yang konsisten di sepanjang pipa. Untuk aplikasi tekanan atau struktural, persyaratan inspeksi las dan pengujian hidrostatik harus ditentukan sesuai dengan proyek daripada hanya mengandalkan tampilan pipa.

Untuk pipa yang terkubur, dinding pipa juga harus dipilih berdasarkan tekanan internal, beban tanah eksternal, beban lalu lintas, kedalaman pemasangan dan kemungkinan pergerakan tanah. Diameter yang lebih besar tidak secara otomatis berarti peringkat tekanan yang lebih tinggi, sehingga diameter dan ketebalan dinding harus dipilih bersama-sama.

Spesifikasi Teknis

Galvanisasi Terjadi Setelah Pembentukan dan Pengelasan Pipa

Urutan pembuatan penting untuk produk ini. Pipa spiral dibentuk dan dilas terlebih dahulu, kemudian disiapkan untuk hot-dip galvanizing. Hal ini memungkinkan pipa jadi, termasuk badan pipa yang dilas dan permukaan internal dan eksternal yang dapat diakses, menerima perlindungan korosi setelah operasi pembentukan utama selesai.

Rute produksi yang khas adalah:

Strip baja canai panas → Inspeksi masuk → Pembentukan spiral → Pengelasan busur terendam dua sisi → Pemotongan dan pengukuran → Penyelesaian akhir → Perlakuan awal permukaan → Galvanisasi hot-dip → Pendinginan dan penyelesaian → Inspeksi → Kemasan pelindung

Selama pretreatment, degreasing, pickling dan aktivasi menghilangkan minyak, karat dan oksida permukaan. Pipa yang telah disiapkan kemudian direndam dalam seng cair pada suhu sekitar 450°C. Setelah penarikan dan pendinginan, permukaan galvanis diperiksa untuk kondisi pelapisan, cakupan dan cacat yang terlihat.

Untuk pipa berdiameter besar, tahap galvanisasi memerlukan perhatian khusus pada keseragaman lapisan dan pembuangan seng dari bagian dalam pipa. Ujung pipa, bukaan dan area fabrikasi juga harus diperiksa sebelum pengiriman.

Pemilihan Lapisan Seng berdasarkan Lingkungan

Tidak ada satu pun ketebalan lapisan seng yang cocok untuk setiap proyek.

Untuk pasokan air kota konvensional, drainase, dan layanan umum luar ruangan, kisaran standar 80–150 g/m² dapat dipertimbangkan jika beban korosi lingkungan sedang.

Untuk air limbah, lingkungan industri, lokasi lembab, dan aplikasi yang memerlukan perlindungan korosi lebih lama, 180–275 g/m² dapat ditentukan jika sesuai dengan persyaratan pelapisan proyek.

Untuk proyek pesisir yang terkena semprotan garam, sistem seng yang lebih berat harus dipertimbangkan bersama dengan kategori lingkungan aktual, kondisi drainase, dan masa pakai desain. Galvanisasi dapat mengurangi korosi secara signifikan, namun pemilihan lapisan tidak boleh dianggap sebagai pengganti penilaian korosi spesifik proyek.

Q235B atau Q355B?

Q235B cocok untuk banyak jaringan pipa kota konvensional, sistem drainase, dan struktur baja umum dengan beban desain sedang.

Q355B lebih sesuai bila diperlukan kekuatan struktural yang lebih tinggi, seperti pekerjaan pondasi yang berat, beban struktural yang lebih besar, kondisi pemasangan yang berat, atau proyek yang desain tekniknya menentukan baja berkekuatan lebih tinggi.

Untuk aplikasi tiang pancang dan pondasi, pembeli harus menyediakan beban yang dibutuhkan, metode pemasangan dan ketebalan dinding daripada memilih grade hanya berdasarkan diameter pipa.

Ketebalan Dinding Harus Mengikuti Kondisi Kerja

Dinding berukuran 3–6 mm cocok untuk banyak aplikasi pipa di atas tanah atau konvensional ketika tekanan dan beban eksternal sedang.

Untuk jaringan pipa yang terkubur, pekerjaan pondasi, area dengan lalu lintas padat atau aplikasi yang terkena beban eksternal yang signifikan, mungkin diperlukan bagian yang lebih tebal. Kisaran produksi 3–20 mm memungkinkan ketebalan dinding disesuaikan dengan desain.

Untuk transmisi air jarak jauh, spesifikasinya biasanya mencakup:

Diameter nominal + ketebalan dinding + mutu baja + tekanan desain + panjang pipa + perawatan akhir + persyaratan inspeksi

Hal ini memberikan informasi yang cukup kepada pabrikan untuk mengutip pipa yang benar daripada hanya memberikan diameter nominal saja.

Dimana Pipa Baja Spiral Galvanis Hot-Dip Digunakan

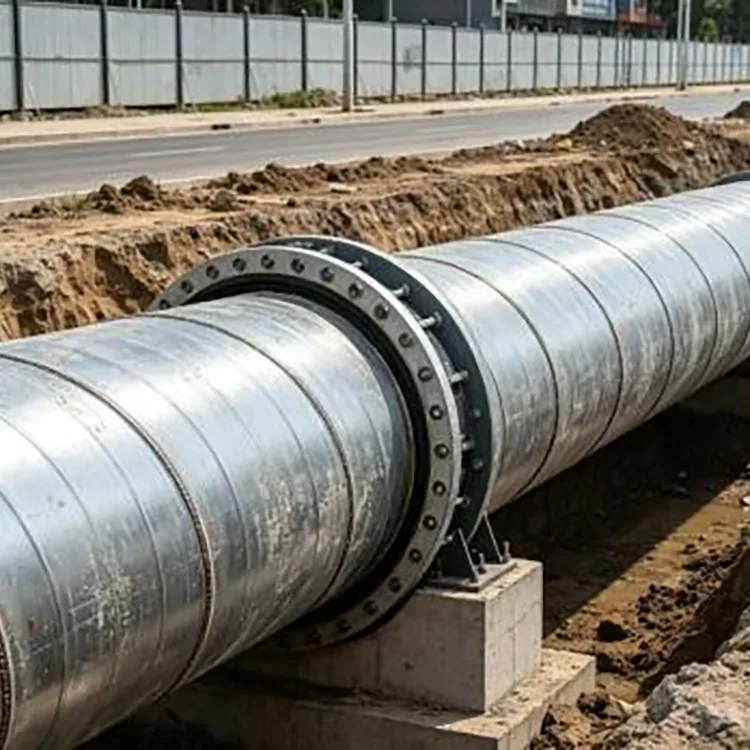

Air dan Drainase Kota

Digunakan untuk transmisi air perkotaan, drainase air hujan dan renovasi pipa. Diameter yang besar membantu menangani volume aliran yang tinggi, sedangkan permukaan galvanis memberikan perlindungan tambahan terhadap korosi di lingkungan terbuka atau lembab.

Pengolahan Air Limbah

Cocok untuk pengangkutan air limbah dan perpipaan pabrik terkait di mana kelembapan dan kontaminan korosif dapat memperpendek masa pakai baja yang tidak terlindungi.

Fondasi dan Tiang Jembatan

Pipa spiral berdiameter besar dapat digunakan untuk tiang pancang pondasi, penyangga tepi sungai dan aplikasi struktur lainnya dimana ukuran bagian dan ketebalan dinding ditentukan oleh beban teknik dan kondisi pemasangan.

Sistem Fluida Industri

Digunakan untuk cairan proses industri dan perpipaan tambahan jika proyek mengizinkan baja galvanis dan media kimianya kompatibel dengan sistem perlindungan seng.

Pekerjaan Baja Luar Ruangan dan Pesisir

Berlaku untuk jaringan pipa terbuka, sistem pendukung pantai, dan perpipaan yang berhubungan dengan tenaga angin. Di lingkungan dengan semprotan garam, lapisan seng yang lebih tebal atau sistem perlindungan korosi tambahan mungkin diperlukan.

Pemanasan Tekanan Rendah dan Aplikasi Terkait Gas

Dapat dipertimbangkan untuk sistem bantu bertekanan rendah yang sesuai jika standar proyek yang berlaku, kompatibilitas sedang, dan persyaratan tekanan mengizinkan pipa spiral galvanis. Pelayanan gas harus selalu mengikuti standar pipa gas yang ditentukan daripada hanya mengandalkan galvanisasi saja.

Pemilihan Proyek: Kesalahan Umum Pengadaan

Untuk proyek air atau drainase kota standar, Q235B dengan lapisan seng konvensional dan ketebalan dinding 3–6 mm dapat menjadi titik awal yang praktis. Seleksi akhir harus mengikuti desain hidrolik dan struktural.

Untuk air limbah dan lingkungan industri, pertimbangkan lapisan seng yang lebih berat dalam kisaran 180–275 g/m² dan tingkatkan ketebalan dinding jika diperlukan beban eksternal atau tekanan.

Untuk lokasi pantai dan lokasi semprotan garam, jangan hanya menentukan pipa galvanis standar. Kategori korosi, pelapisan seng, sistem pelapisan tambahan, dan umur layanan yang diharapkan harus ditinjau bersama.

Untuk tiang pancang jembatan, struktur tepi sungai dan pekerjaan pondasi, Q355B dan bagian dinding yang lebih berat dapat dipilih bila diperlukan oleh desain struktur. Q345B mungkin juga tersedia untuk proyek yang secara khusus memerlukan tingkat tersebut.

Untuk transmisi tekanan tinggi atau jarak jauh, tentukan NDT las, pengujian hidrostatis, toleransi dimensi, dan persiapan akhir dalam pesanan pembelian. Persyaratan ini lebih penting daripada menggunakan deskripsi umum seperti “pipa spiral tugas berat”.

Apa yang Harus Diperiksa Sebelum Pengiriman?

Inspeksi profesional untuk Pipa Baja Spiral Galvanis Hot-Dip harus mencakup lebih dari sekadar permukaan seng.

Informasi mutu dan panas baja harus diperiksa berdasarkan sertifikat material. Diameter pipa, ketebalan dinding, kebulatan, panjang dan kondisi ujung kemudian harus diverifikasi terhadap spesifikasi pembelian.

Las spiral adalah titik pemeriksaan penting lainnya. Tergantung pada proyeknya, inspeksi visual, pengujian ultrasonik, pengujian radiografi, dan pengujian hidrostatik dapat disertakan. Untuk pipa bertekanan, metode pemeriksaan dan kriteria penerimaan harus disepakati sebelum produksi.

Permukaan galvanis harus diperiksa untuk cakupan lapisan, area terbuka yang terlihat, penumpukan seng yang berlebihan, dan kerusakan penanganan. Jika pipa akan dipotong, dimiringkan atau dilas setelah galvanisasi, area seng yang terkena dampak harus diperbaiki menggunakan sistem kaya seng yang sesuai.

Fabrikasi Kustom untuk Pasokan Proyek

Pipa dapat disuplai dengan panjang lurus standar atau diproses sesuai dengan gambar pemasangan.

Pemrosesan yang tersedia mencakup pemotongan dengan panjang tetap, kemiringan ujung pipa, pengelasan flensa, penutupan ujung, penggilingan, dan perawatan perlindungan korosi tambahan. Untuk proyek yang menggunakan bagian pipa prefabrikasi, penyediaan gambar sebelum produksi membantu mengurangi pemotongan dan pengelasan di lapangan.

Untuk pesanan massal, pembeli juga dapat menentukan diameter, ketebalan dan panjang dinding yang berbeda dalam jadwal proyek yang sama. Hal ini berguna untuk paket pipa kota dimana jalur utama, jalur cabang dan bagian struktural memerlukan spesifikasi yang berbeda.

Kehidupan Pelayanan Tergantung pada Pelapisan dan Paparan

Galvanisasi hot-dip dapat memperpanjang masa perlindungan korosi secara signifikan dibandingkan dengan baja yang tidak dilindungi, namun masa pakainya dikendalikan oleh lingkungan, lapisan seng, kimia air, kondisi tanah, kerusakan mekanis, dan pemeliharaan.

Sebagai referensi umum untuk rangkaian produk yang dipasok, masa pakai yang diharapkan dapat mencapai 20+ tahun dalam kondisi dalam ruangan, sedangkan aplikasi di luar ruangan, terkubur, dan air limbah biasanya dipertimbangkan dalam rentang 10–15 tahun dalam kondisi yang sesuai. Proyek yang terkena semprotan garam parah atau bahan kimia agresif harus menggunakan penilaian korosi khusus proyek daripada mengandalkan angka masa pakai yang tetap.

Kemasan untuk Pipa Diameter Besar

Pipa spiral besar memerlukan kemasan yang melindungi badan pipa dan permukaan galvanis selama penanganan dan pengangkutan.

Ujung pipa dapat dilindungi dengan pelindung atau cincin pelindung, sementara pipa yang dibundel diamankan dengan tali baja dan dipisahkan atau diberi bantalan jika diperlukan untuk mengurangi benturan dan kerusakan permukaan. Untuk pengiriman ekspor, dapat ditambahkan pembungkus kedap air dan pengaturan pemuatan yang stabil sesuai dengan metode pengiriman.

Pertanyaan Umum

Q1: Apa perbedaan antara pipa spiral galvanis hot-dip dan pipa spiral anti korosi biasa?

J: Pipa anti korosi biasa biasanya mengandalkan sistem pelapisan eksternal, sedangkan pipa spiral galvanis hot-dip menggunakan lapisan seng yang diikat secara metalurgi untuk perlindungan korosi. Sistem yang sesuai bergantung pada apakah pipa diekspos, dikubur, terendam, atau digunakan dengan fluida tertentu.

Q2: Dapatkah Anda memproduksi pipa baja spiral DN200–DN3000?

J: Ya. Kisaran yang disediakan adalah DN200–DN3000, dengan ketebalan dinding 3,0–20 mm. Diameter non-standar, ketebalan dinding dan panjang tetap dapat didiskusikan sesuai dengan gambar dan persyaratan proyek.

Q3: Bisakah pipa spiral galvanis digunakan di bawah tanah?

J: Ini dapat dipertimbangkan untuk aplikasi terkubur yang sesuai, tetapi persyaratan kimia tanah, kelembaban, drainase, beban eksternal dan pelapisan harus dievaluasi. Untuk kondisi tanah yang agresif, sistem perlindungan korosi tambahan mungkin diperlukan.

Q4: Apakah las spiral cocok untuk layanan tekanan?

A: Pipa las spiral dapat diproduksi untuk aplikasi tekanan ketika tingkat baja, ketebalan dinding, proses pengelasan, dan persyaratan inspeksi ditentukan dengan tepat. Untuk pipa bertekanan, NDT las dan pengujian hidrostatis harus dikonfirmasi dalam spesifikasi pembelian.

Q5: Bisakah pipa dilengkapi dengan flensa?

J: Ya. Pengelasan flensa, kemiringan, pemotongan dengan panjang tetap, dan perawatan ujung lainnya dapat diatur sebelum pengiriman sesuai dengan gambar.

Q6: Lapisan seng mana yang harus dipilih untuk proyek pesisir?

J: Lapisan yang lebih berat pada kisaran 180–275 g/m² dapat dipertimbangkan untuk lingkungan dengan tingkat korosi yang lebih tinggi, namun proyek pesisir harus dievaluasi berdasarkan paparan semprotan garam aktual dan masa pakai yang diperlukan. Lapisan tambahan mungkin cocok untuk kondisi yang parah.

Q7: Bisakah Q235B dan Q355B dicampur dalam satu pesanan?

J: Ya. Nilai baja yang berbeda dapat dipasok sesuai dengan desain struktural atau pipa. Setiap spesifikasi harus diidentifikasi dengan jelas dalam pesanan pembelian dan dokumentasi material.

Q8: Dokumen apa saja yang dapat disediakan untuk pesanan ekspor?

A: Sertifikat material, catatan inspeksi, dan dokumen kualitas lainnya dapat diberikan sesuai dengan pesanan dan persyaratan proyek. Inspeksi pihak ketiga juga dapat diatur bila diperlukan oleh pembeli.

Pasokan Massal dan Dukungan Proyek

Rongheng Intelligent Manufacturing (Tianjin) Impor & Ekspor Co, Ltd mendukung pesanan massal pipa baja las spiral untuk proyek kota, infrastruktur, industri, dan luar negeri. Pembeli dapat memberikan jadwal pipa, gambar atau daftar spesifikasi sederhana untuk dikutip.

Untuk pesanan proyek, cakupan pasokan dapat mencakup pemilihan kelas baja, ukuran pipa, produksi panjang tetap, inspeksi las, galvanisasi, pemrosesan akhir, pengemasan dan koordinasi pengiriman. Hal ini sangat berguna ketika beberapa spesifikasi pipa perlu dikirimkan dalam satu jadwal proyek.
