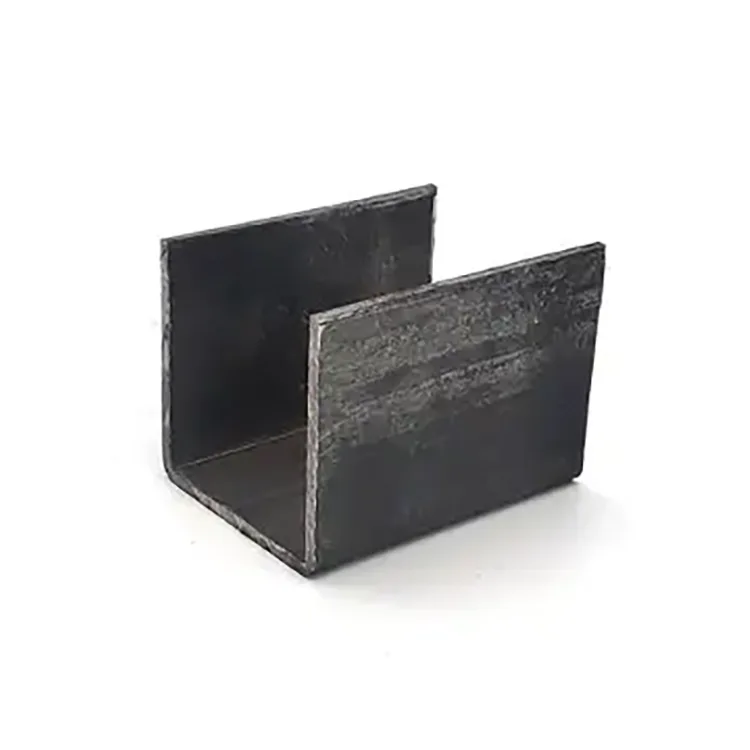

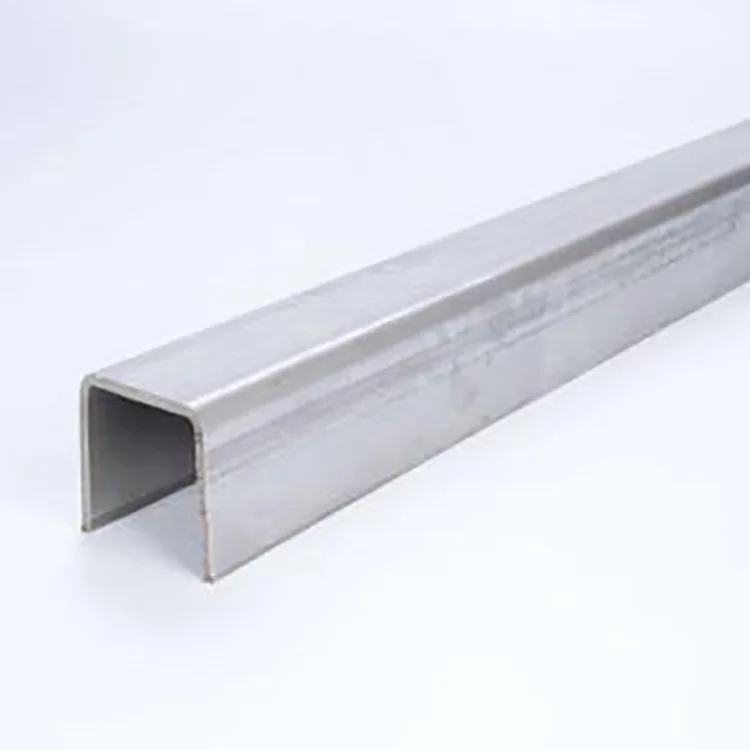

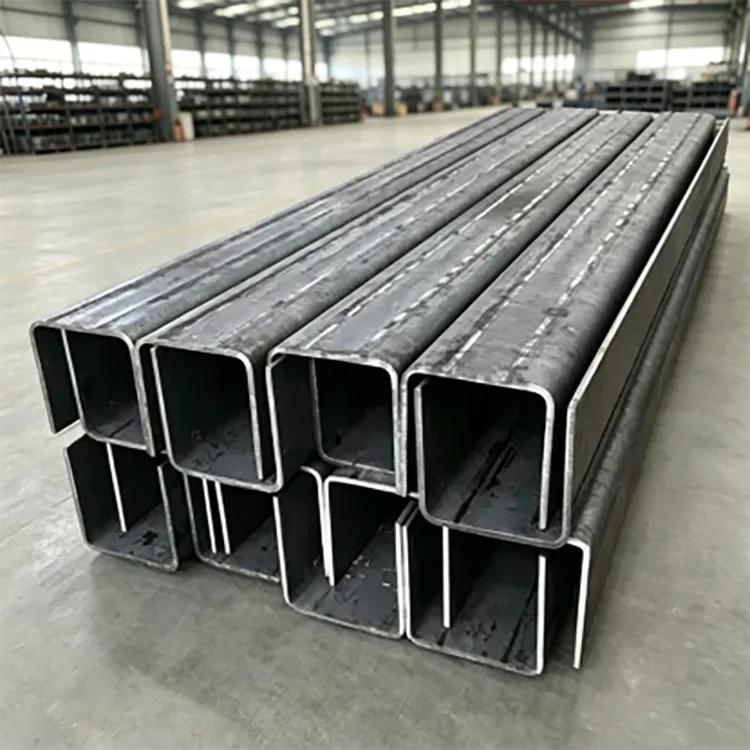

Saluran U Berbentuk Dingin

Saluran-U Bentuk Dingin dikembangkan untuk proyek-proyek di mana baja saluran tradisional terlalu berat dan mahal, sedangkan tabung persegi atau persegi panjang lebih mahal atau kurang nyaman untuk dipasang dan diposisikan. Terbuat dari strip baja berkualitas melalui pembentukan dingin suhu ruangan yang terintegrasi, bagian ini memiliki alur berbentuk U yang teratur, akses terbuka, dan pemosisian yang akurat.

Dibandingkan dengan bagian C dan Z, yang terutama digunakan sebagai purlin atap dan dinding, baja saluran U lebih cocok untuk penyangga, saluran pemasangan, pangkalan peralatan, bagian tertanam, penyangga pipa, struktur pemandu, dan rangka penutup. Alurnya yang terbuka juga memudahkan untuk memasang baut, menjepit, mengarahkan, dan memposisikan selama pemasangan.

Oleh karena itu, produk ini sangat cocok untuk bengkel dalam ruangan yang kering, pabrik tertutup, dan lingkungan non-korosif lainnya tanpa hujan, semprotan garam, atau paparan asam dan alkali, terutama di mana biaya material dan efisiensi pemasangan perlu dikontrol.

Spesifikasi Teknis

Proses Produksi Standar

Produksi dimulai dengan pemeriksaan masuk kumparan baja, diikuti dengan perataan dan pelurusan otomatis untuk melepaskan tekanan material. Strip tersebut kemudian melewati beberapa stasiun pembentuk gulungan untuk secara bertahap membuat bagian berbentuk U, diikuti dengan pengukuran yang tepat, pemotongan panjang tetap servo CNC dan pelubangan otomatis atau pemotongan sudut opsional.

Profil yang telah selesai diluruskan kembali sebelum inspeksi visual dan dimensi penuh, pengemasan dan penyimpanan.

Inspeksi koil baja → perataan dan pelurusan → pembentukan gulungan dingin progresif → Ukuran bagian U → Pemotongan dengan panjang tetap CNC → pelubangan/pemotongan sudut → pelurusan sekunder → inspeksi dimensi dan visual → bundling dan penyimpanan

Berbeda dengan bagian canai panas, proses ini tidak menggunakan tahap penggulungan suhu tinggi. Hal ini memungkinkan dimensi profil, kelurusan, posisi lubang, dan geometri tepi dikontrol selama pembentukan berkelanjutan, yang berguna untuk proyek yang memerlukan perakitan akurat.

Apa yang Membuat Baja Saluran U Berbeda

Desain Ringan dengan Biaya Keseluruhan Lebih Rendah

Pembentukan dingin meningkatkan kekuatan baja melalui pengerasan kerja, memungkinkan penggunaan bagian dinding yang lebih tipis daripada saluran tradisional yang lebih berat dalam aplikasi yang sesuai. Hasilnya adalah konsumsi baja yang lebih rendah dan pengurangan biaya transportasi, pengangkatan dan pemasangan.

Dalam aplikasi pendukung ringan dan menengah pada umumnya, desain cold-formed bisa lebih ringan 30% dibandingkan baja saluran tradisional, sehingga membantu mengurangi biaya material, pengangkutan, dan tenaga kerja.

Alur Berbentuk U untuk Pemasangan dan Pemosisian

Bagian terbuka berbentuk U adalah salah satu keunggulan praktis utamanya. Ini memberikan permukaan yang nyaman untuk pemasangan slot, pemandu, pembatas, penentuan posisi peralatan, penjepitan pipa, dan konstruksi tertanam.

Di sinilah bagiannya berbeda dari baja C dan Z. Bagian C dan Z biasanya dipilih untuk purlin, sedangkan baja saluran U lebih sering digunakan jika profil itu sendiri perlu berfungsi sebagai saluran pendukung, alas, pemandu atau pemasangan.

Akurasi Dimensi untuk Perakitan Langsung

Profil dibentuk pada jalur pembentuk gulungan otomatis dan melewati proses pengukuran dan pelurusan. Hal ini membantu mempertahankan dimensi bagian yang konsisten, tepian yang lurus, dan putaran yang terkontrol.

Untuk proyek yang menggunakan lubang pra-lubang atau komponen dengan panjang tetap, tujuannya adalah untuk menghasilkan komponen yang dapat dirakit secara langsung daripada dipotong atau diperbaiki berulang kali di lokasi.

Pemotongan, Pengelasan, dan Pengeboran yang Mudah

Permukaan baja hitam alami tidak memiliki lapisan galvanis yang perlu diperhatikan saat pemotongan atau pengelasan. Bahannya dapat dipotong, dibor, dilas atau ditekuk sesuai dengan persyaratan fabrikasi.

Lubang, slot, potongan sudut, dan bagian dengan panjang tetap juga dapat diproduksi sebelum pengiriman, sehingga mengurangi jumlah pemrosesan lokasi yang diperlukan untuk proyek renovasi dan dukungan peralatan.

Bagian Bersih dan Penampilan Biasa

Bagian U yang dibentuk dengan benar memiliki permukaan datar, tepi teratur, dan geometri konsisten. Setelah perakitan, komponen dapat mempertahankan celah yang rata dan tampilan keseluruhan yang rapi, menjadikannya cocok tidak hanya untuk pekerjaan baja fungsional tetapi juga untuk struktur dalam ruangan, bengkel, dan area pameran atau ruang pamer yang terlihat.

Memecahkan Masalah Umum Proyek

Biaya material dan pemasangan yang lebih rendah:

Desain dinding tipis yang dibentuk dingin dapat mengurangi berat hingga 30%+ dibandingkan dengan baja saluran tradisional, sehingga dapat menurunkan biaya transportasi, pengangkatan, dan tenaga kerja.

Lebih sedikit koreksi situs:

Pembentukan dan pelurusan gulungan CNC memberikan dimensi dan kelurusan yang konsisten, membantu mengurangi pekerjaan pemotongan, pengeboran, dan koreksi setelah pengiriman.

Instalasi lebih cepat:

Alur standar berbentuk U dapat digunakan langsung untuk pemasangan, pemandu, penopang, dan pemosisian. Dengan lubang atau slot yang sudah dilubangi, banyak komponen dapat dirakit tanpa fabrikasi lokasi tambahan.

Lebih cocok untuk struktur ringan:

Pengerasan kerja dingin meningkatkan kekuatan bagian yang dibentuk, sehingga cocok untuk penyangga beban ringan dan sedang, braket peralatan, penyangga pipa, dan struktur penutup jika bagian tersebut dipilih dengan benar untuk beban.

Aplikasi Proyek Nyata

Kasus 1: Sistem Pendukung Peralatan untuk Bengkel Manufaktur Cerdas

Proyek ini melibatkan bengkel produksi cerdas modern dengan lingkungan dalam ruangan yang kering dan bebas debu. Pelanggan membutuhkan braket pemasangan peralatan dan rangka penyangga pipa dalam jumlah besar, dengan persyaratan stabilitas struktural, kerataan tinggi, dan biaya proyek terkendali.

Material yang dipilih adalah Q235B Cold-Formed U-Channel, U100–U140, dengan ketebalan dinding 1,5–2,0 mm dan lubang pemosisian yang telah dilubangi sebelumnya.

Alur berbentuk U sesuai dengan posisi peralatan dan persyaratan pemasangan pipa tanpa pengelasan lokasi tambahan. Efisiensi pemasangan meningkat sebesar 40%, sementara desain yang ringan mengurangi kebutuhan transportasi dan pengangkatan. Dibandingkan dengan solusi baja saluran tradisional, keseluruhan biaya proyek berkurang sebesar 23%.

Kerataan profil yang tinggi juga membantu mencegah penyimpangan pemasangan di sekitar peralatan. Sistem pendukung yang telah selesai tetap stabil dan bebas dari kelonggaran, dengan tata letak bengkel yang rapi dan penerimaan proyek satu kali.

Kasus 2: Peningkatan Struktur Dalam Ruangan pada Pabrik Lama

Pabrik industri yang lebih tua memerlukan partisi dalam ruangan baru, penyangga peralatan, dan struktur pemasangan pipa. Karena bangunan eksisting memiliki daya dukung yang terbatas, bagian baja yang berat tidak cocok untuk renovasi.

Proyek ini menggunakan Saluran U Bentuk Dingin Q235B dalam berbagai ukuran sesuai dengan kebutuhan dukungan yang berbeda.

Bagian yang ringan membantu memenuhi batasan beban bangunan yang ada tanpa menambah beban struktural yang tidak perlu. Bentuknya yang ringkas juga lebih mudah dipasang di area terbatas di sekitar peralatan dan pipa yang ada.

Setelah pemasangan, struktur yang ditingkatkan memberikan dukungan yang stabil dengan tetap menjaga tata letak yang bersih, menjadikan saluran U cocok untuk renovasi pabrik dalam ruangan yang ringan.

Cara Memilih Saluran U yang Tepat

Berdasarkan lingkungan:

Hal ini terutama direkomendasikan untuk lingkungan dalam ruangan yang kering dan berventilasi tanpa hujan langsung atau paparan korosif. Untuk bengkel yang lembab, bahan primer pencegah karat tambahan harus dipertimbangkan. Lingkungan luar ruangan, semprotan garam, dan sangat korosif memerlukan lapisan pelindung yang sesuai atau bagian baja yang berbeda.

Berdasarkan bahan:

Q235B cocok untuk penyangga lampu umum, braket, dan struktur penutup. Q355B direkomendasikan bila diperlukan kekuatan yang lebih tinggi, seperti bentang yang lebih besar, pangkalan peralatan yang lebih berat, atau pekerjaan perkuatan.

Berdasarkan ukuran bagian:

U80–U120 dapat digunakan untuk penyangga pipa dan peralatan yang lebih kecil. U140–U200 cocok untuk struktur penutup utama dan dasar rak. Untuk tulangan yang lebih berat dan alas yang lebih besar, bagian yang lebih besar seperti U250–U300 dapat dipertimbangkan berdasarkan beban sebenarnya.

Berdasarkan ketebalan dinding:

0,8–1,2 mm umumnya digunakan untuk pemosisian ringan dan aplikasi tanpa beban; 1,5–2,0 mm cocok untuk struktur pendukung biasa; 2,5–3,0 mm ditujukan untuk aplikasi penyangga dan perkuatan yang lebih berat.

Ukuran bagian akhir harus dikonfirmasi berdasarkan bentang, beban, metode pemasangan, dan kondisi pemasangan, bukan hanya dipilih berdasarkan ukuran profil.

Permukaan dan Lingkungan Aplikasi

Produk standar dipasok sebagai baja hitam alami tanpa lapisan galvanis. Hal ini membuat pemotongan, pengelasan, dan pengeboran selanjutnya menjadi mudah dan memungkinkan pembeli untuk mengaplikasikan cat dasar, cat, atau perawatan permukaan lain yang sesuai bila diperlukan.

Produk ini paling cocok untuk:

Pabrik dan bengkel dalam ruangan kering

Bingkai pendukung peralatan

Struktur pendukung pipa dan kabel

Pangkalan peralatan

Partisi dan penutup dalam ruangan

Komponen baja tertanam

Panduan dan struktur penentuan posisi

Proyek renovasi baja ringan

Untuk struktur luar ruangan, daerah pesisir, kelembapan yang terus-menerus, atau lingkungan yang terpapar asam dan alkali, perlindungan korosi perlu ditentukan sebelum produksi.

Pemrosesan Khusus dan Pasokan Massal

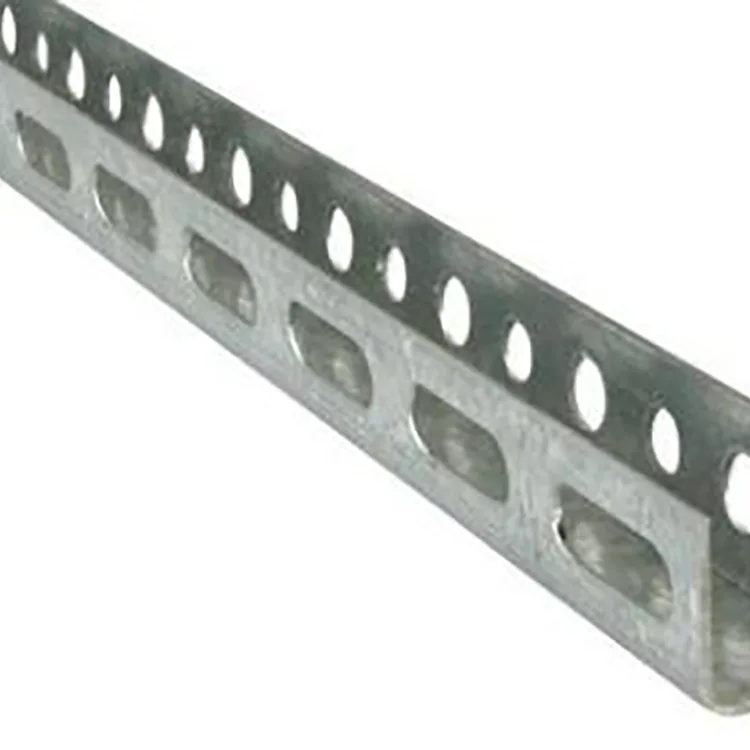

Saluran U dapat diproduksi sesuai gambar proyek dan tidak terbatas pada ukuran stok standar. Pemrosesan yang tersedia mencakup lubang pra-lubang, slot, pemotongan sudut, pemotongan miring, pemotongan dengan panjang tetap, dan dimensi non-standar.

Untuk proyek yang menggunakan komponen pendukung berulang, pra-pemrosesan dapat mengurangi pemotongan dan pengeboran di lokasi. Pembeli dapat memberikan gambar, dimensi bagian, jarak lubang, persyaratan panjang, dan tingkat material saat meminta penawaran.

Untuk pesanan lebih besar, produksi dapat diatur sesuai dengan kombinasi ukuran dan jadwal pengiriman yang diperlukan, dengan pemeriksaan dimensi dilakukan sebelum bundling dan pengiriman.

Kontrol Kualitas Pabrik

Kontrol kualitas dimulai dengan kumparan baja yang masuk, di mana kualitas material dan kondisi dimensi dasar diperiksa sebelum dibentuk.

Selama produksi, titik kontrol utama adalah perataan strip, stabilitas pembentukan gulungan, dimensi bagian, kelurusan, posisi lubang, dan panjang pemotongan. Setelah pembentukan, profil menjalani pelurusan sekunder dan pemeriksaan visual dan dimensi akhir.

Perhatian khusus diberikan pada puntiran, deformasi, kondisi tepi dan konsistensi antar batch. Untuk produk pra-lubang, posisi lubang dan jarak juga diperiksa karena dimensi ini mempengaruhi pemasangan secara langsung.

Pendekatan produksi ini penting untuk proyek di mana saluran U yang dikirim harus sesuai dengan gambar dan dirakit dengan komponen fabrikasi lainnya tanpa koreksi lokasi berulang kali.

Pertanyaan Umum

Q1: Apakah Saluran U Bentuk Dingin lebih kuat dari baja saluran biasa?

Untuk aplikasi beban ringan dan sedang yang sesuai, pembentukan dingin menyebabkan pengerasan kerja dan dapat memberikan kekuatan yang lebih tinggi pada material yang dibentuk. Bagian ini juga memiliki dimensi yang teratur dan tahan terhadap deformasi bila dipilih dan dipasang dengan benar. Untuk struktur primer dengan beban berat, perhitungan beban yang diperlukan harus menentukan apakah diperlukan saluran yang lebih berat atau bagian berkekuatan tinggi.

Q2: Dapatkah saluran U menggantikan baja saluran tradisional?

Ini dapat menggantikan baja saluran tradisional dalam banyak aplikasi beban ringan dan menengah seperti penyangga, braket, penutup, struktur tertanam, dan pangkalan peralatan. Ini tidak boleh secara otomatis menggantikan balok atau struktur utama yang berat yang terkena benturan signifikan atau beban terpusat.

Q3: Bisakah Anda membuat lubang terlebih dahulu dan memotong panjang yang tidak standar?

Ya. Pra-punching, pemotongan sudut, slotting, pemotongan miring dan panjang tetap non-standar dapat diproduksi sesuai dengan gambar. Hal ini memungkinkan komponen tiba dan siap untuk dirakit.

Q4: Apa perbedaan antara saluran U dan bagian purlin C/Z?

Bagian C dan Z terutama digunakan untuk purlin atap dan dinding. Bagian U lebih umum digunakan untuk penyangga, alas, bagian tertanam, saluran pemasangan, pemandu, dan struktur penentuan posisi. Pemilihannya harus mengikuti fungsi struktural sebenarnya.

Q5: Akankah Saluran-U Bentuk Dingin mudah terpelintir atau berubah bentuk?

Bagian yang diproduksi dengan benar melewati pembentukan, pengukuran, dan pelurusan multi-lintasan untuk mengontrol puntiran dan deformasi sesuai persyaratan standar yang berlaku. Material yang benar, ketebalan dinding, ukuran bagian dan metode pemasangan juga penting untuk menjaga stabilitas dimensi dalam pelayanan.

Q6: Mana yang lebih baik, Q235B atau Q355B?

Q235B cocok untuk dukungan cahaya umum dan aplikasi enclosure. Q355B memberikan kekuatan yang lebih tinggi dan lebih cocok untuk pangkalan peralatan yang lebih berat, bentang yang lebih besar, dan pekerjaan perkuatan ketika desain struktural memerlukannya.

Q7: Bisakah permukaannya digalvanis atau dicat?

Ya. Produk standarnya adalah baja hitam alami, sehingga dapat diproses dengan cat dasar, cat, pelapis bubuk atau galvanisasi yang sesuai sesuai dengan lingkungan proyek dan persyaratan korosi.
