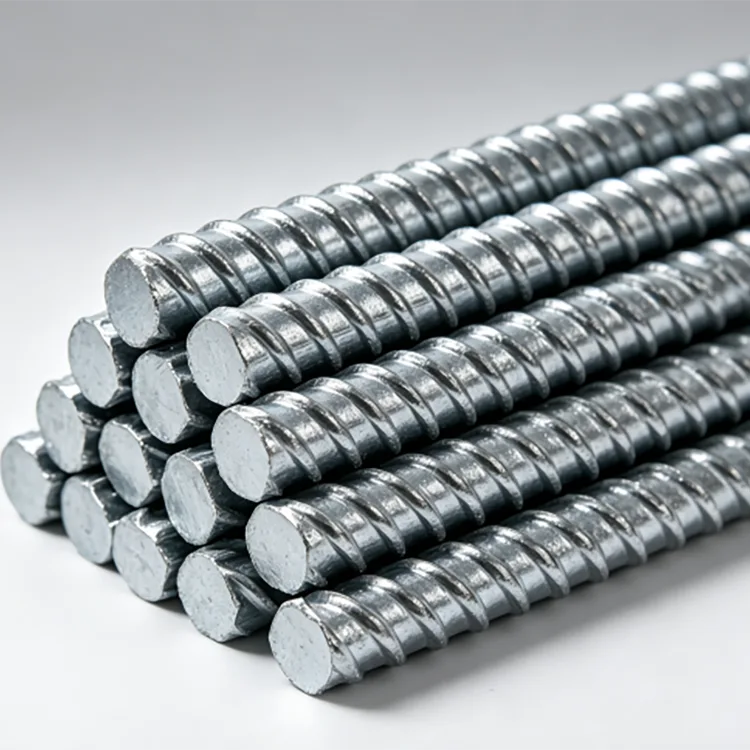

Tulangan Baja Galvanis Hot-Dip

Tulangan Baja Galvanis Hot-Dip adalah baja tulangan bergaris canai panas biasa dengan lapisan seng yang diaplikasikan pada batangan jadi. Tulangan tersebut mempertahankan permukaan berusuknya dan digunakan sebagai penguat di dalam atau di sekitar struktur beton di mana tulangan hitam konvensional mungkin memiliki risiko korosi yang lebih tinggi.

Alasan utama untuk menentukan tulangan galvanis bukan untuk meningkatkan kapasitas dukung beban dasar tulangan. Tujuannya adalah untuk menambah perlindungan korosi pada permukaan baja. Hal ini sangat berguna pada bangunan yang terkena air, kelembapan, lingkungan yang mengandung klorida, tanah yang terkontaminasi, atau pembasahan dan pengeringan berulang kali.

Nilai yang tersedia meliputi HRB400, HRB400E, HRB500 dan HRB500E, dengan diameter dari Φ6 mm hingga Φ40 mm. Panjang tetap, pemotongan dan pemrosesan lainnya dapat diatur untuk kebutuhan proyek.

Spesifikasi Teknis

Peran Galvanisasi pada Tulangan

Beton biasanya memberikan tingkat perlindungan pada baja yang tertanam melalui lingkungan basanya. Situasi berubah ketika beton terkena klorida, uap air, karbonasi, retakan atau kondisi lain yang memungkinkan zat pemicu korosi mencapai tulangan.

Lapisan galvanis menambahkan lapisan perlindungan lain pada batang penguat. Seng bertindak sebagai penghalang fisik dan juga dapat memberikan perlindungan pengorbanan ketika permukaan baja terkena secara lokal.

Hal ini membuat tulangan galvanis sangat relevan untuk struktur di mana korosi pada tulangan akan sulit atau mahal untuk diperbaiki setelah konstruksi. Contoh umum mencakup infrastruktur pantai, struktur pengolahan air, komponen jembatan, pondasi luar ruangan, dan struktur terkubur tertentu.

Proses Galvanisasi untuk Rebar

Batang tulangan diperiksa sebelum digalvanis untuk memastikan kualitas baja, diameter dan kondisi permukaannya. Persiapan permukaan kemudian menghilangkan minyak, kerak dan kontaminan lainnya sehingga seng dapat terikat dengan baik pada baja.

Setelah perlakuan pengawetan dan fluks, tulangan direndam dalam seng cair pada suhu sekitar 450°C. Seng bereaksi dengan permukaan baja untuk membentuk lapisan galvanis yang terikat secara metalurgi. Setelah penarikan, kelebihan seng dikontrol, diikuti dengan pendinginan, pasivasi, dan pemeriksaan akhir.

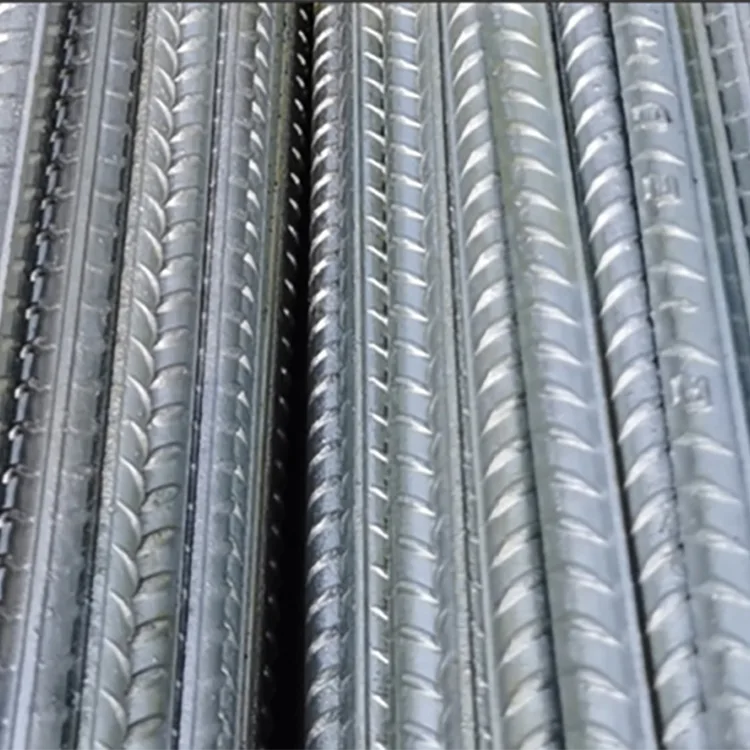

Perhatian khusus diberikan pada rusuk dan lembah batang yang mengalami deformasi. Profil akhir harus tetap jelas karena tulang rusuk berkontribusi terhadap interlock mekanis antara tulangan dan beton.

HRB400E atau HRB500E?

Pilihannya harus mengikuti desain struktural daripada persyaratan galvanisasi.

HRB400 / HRB400E cocok untuk banyak struktur beton bertulang konvensional, pondasi peralatan, infrastruktur listrik, dan proyek perlindungan korosi umum. Apabila kinerja seismik ditentukan, grade E harus dipilih bila diperlukan oleh desain proyek dan standar yang berlaku.

HRB500 / HRB500E memberikan tingkat kekuatan luluh yang lebih tinggi dan lebih cocok untuk proyek dengan kebutuhan tulangan yang lebih tinggi, beban struktural yang lebih berat, atau desain di mana tulangan dengan kekuatan lebih tinggi dapat membantu mengoptimalkan jumlah tulangan.

Untuk infrastruktur beban berat di pesisir pantai, proyek energi terbarukan yang besar, dan struktur perlindungan korosi yang besar, HRB500E dapat dipertimbangkan jika ditentukan dalam desain struktural.

Cara Memilih Diameter Tulangan

Diameter harus ditentukan dari jadwal perkuatan, kebutuhan beban, dimensi komponen beton dan aturan detailnya.

Kisaran ini lebih merupakan referensi pengadaan dan bukan pengganti perhitungan struktural. Batang yang lebih besar tidak secara otomatis menjadi lebih baik jika tidak sesuai dengan jarak tulangan, penutup beton, dan detail sambungan yang diperlukan.

Dimana Rebar Galvanis Masuk Akal

Tenaga Listrik dan Energi Terbarukan

Tulangan galvanis dapat digunakan pada pondasi turbin angin, pondasi gardu induk, infrastruktur fotovoltaik, dan proyek pembangkit listrik luar ruangan lainnya yang perkuatannya mungkin terkena kondisi lembab dan tanah.

Struktur Air dan Air Limbah

Instalasi pengolahan, tangki air, struktur drainase, saluran, struktur penahan dan pekerjaan beton lain yang berhubungan dengan air mungkin memerlukan perlindungan tambahan terhadap korosi.

Infrastruktur Pesisir

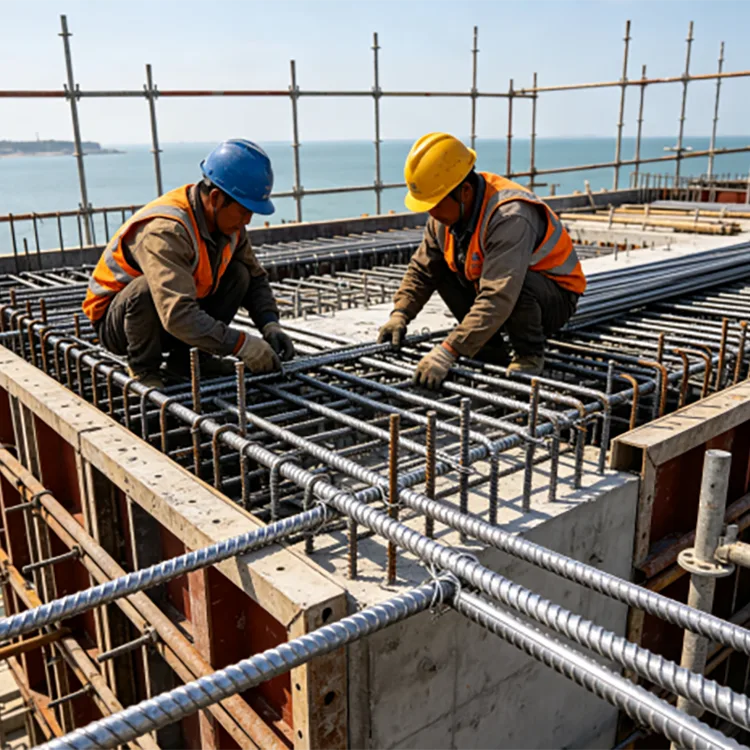

Bangunan laut dan pesisir, pelabuhan, jembatan, tembok laut dan struktur lain yang terpapar klorida adalah aplikasi umum dimana korosi pada tulangan tertanam dapat menjadi masalah pemeliharaan jangka panjang.

Yayasan Luar Ruangan

Basis peralatan, pondasi papan reklame, pondasi dinding tirai dan pondasi struktur baja luar ruangan dapat menggunakan tulangan galvanis dimana kelembaban dan paparan tanah memerlukan perlindungan tambahan.

Struktur Terkubur

Koridor utilitas bawah tanah, pondasi peralatan yang terkubur, dan struktur beton di bawah permukaan lainnya dapat menggunakan tulangan galvanis di mana kondisi tanah dan desain proyek mengidentifikasi korosi tulangan sebagai risiko.

Apa Yang Terjadi Selama Pemotongan, Pembengkokan, dan Pengelasan?

Tulangan galvanis dapat dipotong dan ditekuk sesuai dengan desain tulangan. Namun, fabrikasi harus direncanakan dengan mempertimbangkan lapisan seng.

Jika pemotongan memperlihatkan baja kosong, area pemotongan harus diperiksa dan diperbaiki dengan lapisan kaya seng yang sesuai bila diperlukan oleh spesifikasi proyek.

Pengelasan juga mempengaruhi lapisan galvanis secara lokal. Seng harus dihilangkan dari area pengelasan seperti yang disyaratkan oleh prosedur pengelasan, dan area yang terkena dampak harus menerima perbaikan perlindungan korosi yang sesuai setelah pengelasan dan pendinginan.

Oleh karena itu, ketika suatu proyek memerlukan prefabrikasi ekstensif, akan berguna untuk memastikan jadwal pembengkokan, pemotongan dan pengelasan sebelum melakukan galvanisasi daripada memperlakukan semua pemrosesan sebagai operasi pasca-galvanisasi.

Tulangan Galvanis dan Jangkar Beton

Galvanisasi tidak menghilangkan rusuk dari batang penguat. Geometri rusuk tetap tersedia untuk interlock mekanis dengan beton.

Namun, untuk proyek struktur tertentu, ikatan dan angkur harus dievaluasi berdasarkan standar desain beton yang berlaku, diameter batang, kekuatan beton, penutup, panjang pengembangan dan metode konstruksi. Kondisi galvanis harus dimasukkan dalam spesifikasi proyek daripada berasumsi bahwa setiap detail beton secara otomatis identik dengan tulangan yang tidak dilapisi.

Pemilihan Lapisan Seng

Lapisan galvanis standar ≥85 μm dapat ditentukan untuk persyaratan perlindungan korosi umum. Jika proyek memiliki paparan yang lebih kuat terhadap semprotan garam, kelembapan, atau kondisi korosif, lapisan yang lebih tebal hingga 275 μm dapat didiskusikan.

Persyaratan pelapisan harus disepakati sebelum produksi karena tingkat seng yang dibutuhkan mempengaruhi proses galvanisasi, kriteria inspeksi dan biaya proyek.

Untuk lingkungan pesisir, laut atau bahan kimia yang agresif, ketebalan seng harus dipertimbangkan bersama dengan penutup beton, kualitas beton, pengendalian retak, drainase dan desain perlindungan korosi secara keseluruhan.

Kontrol Kualitas

Pemeriksaan kualitas dimulai dengan tulangan dasar. Kelas baja, diameter, kondisi permukaan dan sifat mekanik diperiksa berdasarkan spesifikasi pembelian.

Setelah galvanisasi, batangan yang sudah jadi diperiksa kontinuitas lapisannya, kondisi permukaannya, cacat yang terlihat, dan ketebalan lapisan seng. Profil rusuk dan dimensi batang juga diperiksa karena penumpukan seng yang berlebihan tidak mengganggu penanganan atau konstruksi normal.

Untuk pesanan ekspor dan teknik, sertifikat bahan pabrik, catatan inspeksi galvanisasi, dokumentasi pengepakan, dan dokumen kualitas lain yang disepakati dapat diberikan. Inspeksi pihak ketiga juga dapat diatur bila diperlukan oleh proyek.

Aplikasi Proyek

Yayasan Gardu Induk dan Tenaga Angin

Sebuah proyek infrastruktur kelistrikan memilih tulangan galvanis hot-dip HRB400E untuk pondasi turbin angin, struktur gardu induk, tulangan tambahan untuk konstruksi yang berhubungan dengan grounding dan komponen penahan beban tertanam.

Pemilihan ini didasarkan pada kebutuhan untuk menggabungkan persyaratan perkuatan tingkat gempa dengan perlindungan korosi tambahan dalam kondisi luar ruangan yang melibatkan hujan, kontak dengan tanah, dan paparan lingkungan jangka panjang. Permukaan galvanis memberikan perlindungan tambahan sementara batang bergaris mempertahankan konfigurasi tulangan yang diperlukan.

Rebar Galvanis Hot Dip vs Rebar Hitam

Tulangan hitam tetap cocok untuk banyak proyek beton bertulang konvensional dimana sistem beton dan kondisi paparan memberikan perlindungan korosi yang cukup.

Tulangan galvanis memiliki biaya bahan awal yang lebih tinggi karena adanya tambahan proses galvanisasi. Nilainya menjadi lebih jelas ketika korosi tulangan akan menimbulkan kesulitan perbaikan atau biaya siklus hidup yang besar.

Untuk pengadaan, perbandingannya harus mencakup kelas paparan, masa pakai yang diharapkan, desain beton, akses pemeliharaan dan konsekuensi korosi tulangan daripada hanya membandingkan harga per ton.

Informasi Pengadaan

Untuk kutipan, berikan informasi berikut:

Pertanyaan Umum

Apakah galvanisasi hot-dip mengubah kekuatan tulangan?

Proses galvanisasi pada dasarnya adalah perawatan perlindungan permukaan. Tulangan yang sudah jadi masih harus memenuhi persyaratan mekanis yang ditentukan untuk mutu bajanya. Sifat mekanis harus diverifikasi melalui inspeksi material yang berlaku dan persyaratan proyek.

Apakah tulangan galvanis masih menyatu dengan beton?

Ya. Tulang rusuk yang cacat tetap berada di batang dan memberikan interlock mekanis dengan beton. Persyaratan penjangkaran dan pengembangan spesifik proyek harus tetap mengikuti standar desain struktur yang berlaku.

Bisakah tulangan galvanis dilas?

Ya, tapi pengelasan mempengaruhi lapisan seng di sekitar lasan. Prosedur pengelasan harus memperhitungkan permukaan galvanis, dan perlindungan seng yang rusak harus diperbaiki setelah pengelasan.

Bisakah tulangan ditekuk setelah digalvanis?

Itu dapat ditekuk ketika operasi pembengkokan sesuai dengan tingkat batang, diameter dan persyaratan proyek. Untuk fabrikasi ekstensif, lebih baik memastikan jadwal pembengkokan sebelum menggembleng dan memeriksa lapisan setelah pembengkokan.

Apakah lapisan seng 85 μm cukup untuk proyek pesisir?

Belum tentu. Paparan pesisir dan laut memerlukan spesifikasi seng yang lebih tinggi. Pelapisan hingga 275 μm dapat didiskusikan, bersama dengan penutup beton dan desain pengendalian korosi keseluruhan proyek.

Apa perbedaan antara HRB400E dan HRB500E?

Perbedaan utamanya adalah tingkat kekuatan yang ditentukan. HRB400E memiliki tingkat kekuatan luluh minimal 400 MPa, sedangkan HRB500E memiliki tingkat kekuatan luluh minimal 500 MPa. Penunjukan E dikaitkan dengan persyaratan tambahan yang relevan dengan aplikasi seismik.

Bisakah tulangan galvanis dipasok dalam ukuran khusus?

Ya. Panjang standarnya adalah 9 m dan 12 m, sedangkan panjang tetap antara 6–15 m dapat didiskusikan sesuai dengan jadwal proyek dan kebutuhan transportasi.

Dokumen apa yang dapat disediakan untuk pesanan teknik atau ekspor?

Sertifikat material, catatan inspeksi produk, dokumentasi inspeksi galvanisasi, daftar pengepakan dan dokumen ekspor atau proyek lain yang disepakati dapat disiapkan sesuai dengan spesifikasi pembelian.
