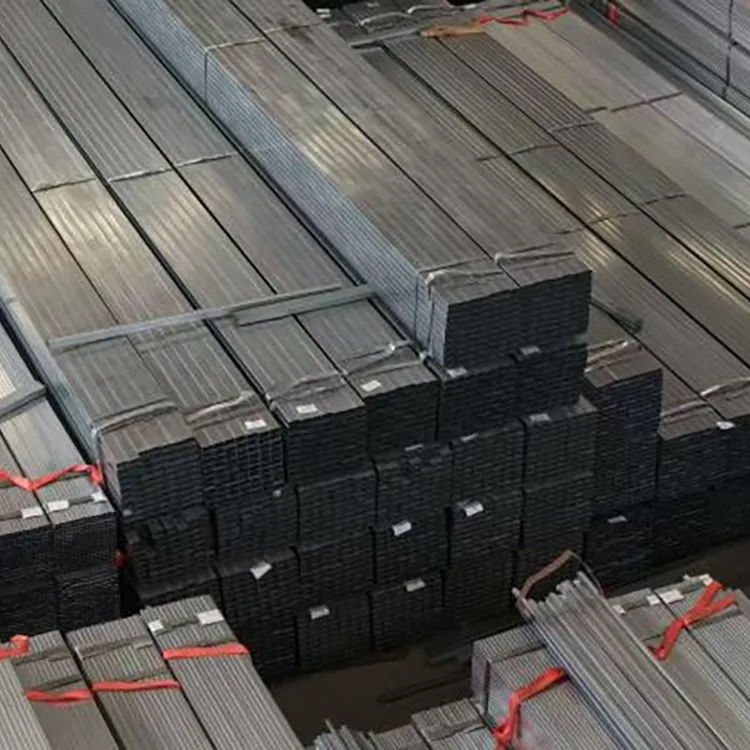

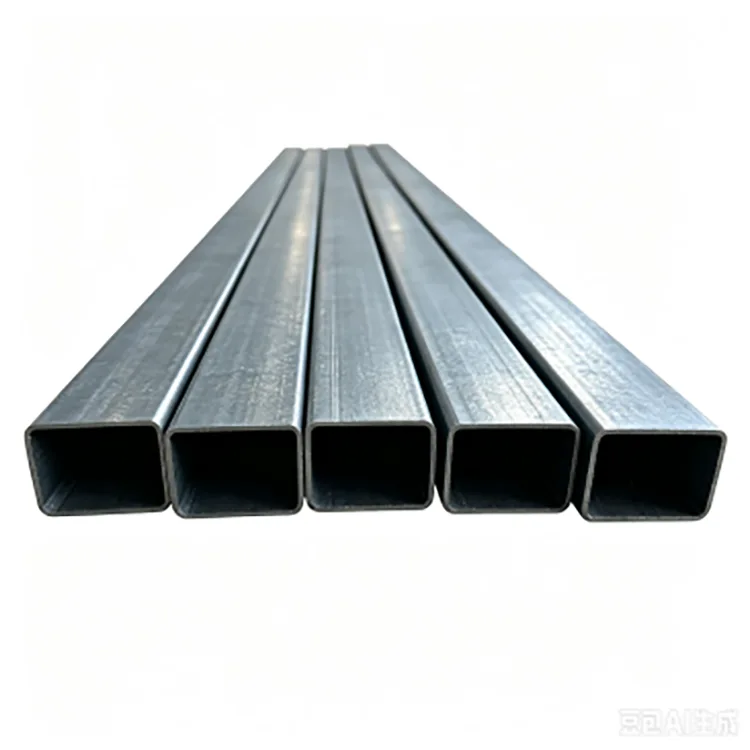

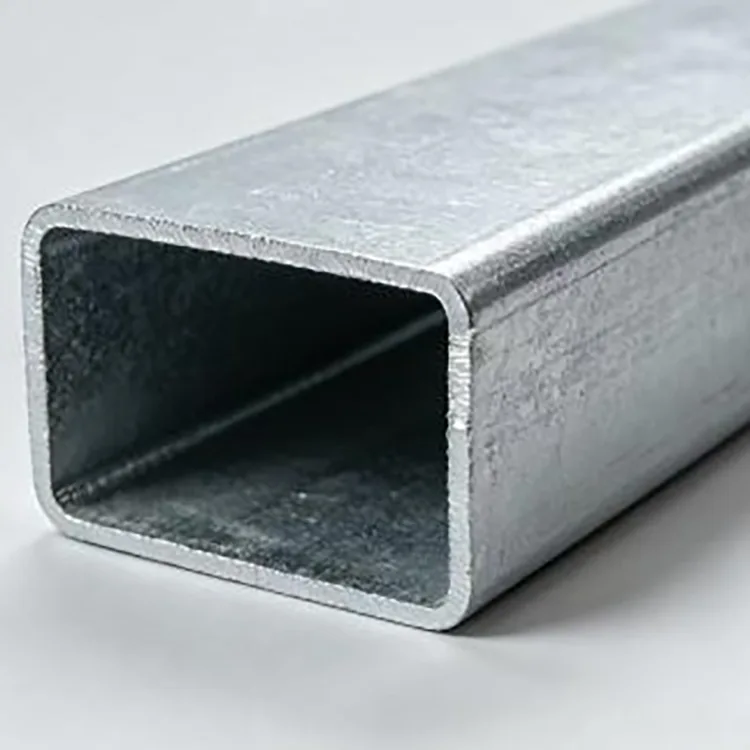

Tabung Baja Persegi Panjang Galvanis Hot-Dip

Tabung Baja Persegi Panjang Galvanis Hot-Dip adalah bagian berongga persegi panjang yang dilas yang dibuat dari Q235B, Q355B atau mutu baja karbon tertentu lainnya. Strip baja dibentuk dingin menjadi profil persegi panjang, dilas dengan frekuensi tinggi, diukur dan dipotong sebelum tabung jadi menjalani persiapan permukaan dan galvanisasi hot-dip.

Bagian persegi panjang berguna ketika beban atau ruang pemasangan lebih terarah daripada yang dimungkinkan oleh tabung persegi. Ini memberikan permukaan yang lebih lebar untuk braket, panel, dan sambungan sekaligus menjaga bobot bagian tersebut relatif efisien. Untuk struktur luar ruangan, lapisan seng memberikan perlindungan tambahan terhadap kelembapan dan korosi atmosferik, membuat tabung cocok untuk aplikasi di mana baja hitam yang tidak dilapisi memerlukan perawatan permukaan secara teratur.

Tabung dapat disuplai dengan panjang standar atau diproses sesuai dengan gambar proyek, termasuk pemotongan, pelubangan, pembengkokan, slotting, pengeboran, penutupan ujung dan kemiringan.

Spesifikasi Teknis

Mengapa Menggunakan Bagian Persegi Panjang?

Perbedaan utama antara bagian berongga persegi panjang dan persegi bukan hanya pada tampilannya. Rasio lebar dan tinggi mengubah cara bagian tersebut masuk ke dalam struktur dan seberapa efisien penggunaan ruang yang tersedia.

Tabung persegi panjang sering dipilih untuk komponen struktur horizontal, rangka dan penyangga dimana satu arah memerlukan kedalaman bagian lebih dari yang lain. Ini juga menyediakan permukaan pemasangan yang lebih luas untuk komponen dinding tirai, panel, braket, dan komponen mekanis.

Misalnya, bagian 100×60 mm memberi pabrikan kombinasi kekakuan, ruang pemasangan, dan penggunaan material yang berbeda dari tabung persegi 100×100 mm. Oleh karena itu, pilihan yang tepat harus didasarkan pada bentang, beban, metode koneksi, dan ruang pemasangan yang tersedia, bukan hanya nama bagian.

Galvanisasi Hot-Dip: Perubahannya

Tabung baja dibentuk dan dilas terlebih dahulu, kemudian disiapkan untuk galvanisasi. Kontaminan dan oksida permukaan dihilangkan melalui degreasing, pengawetan, dan aktivasi sehingga seng cair dapat bereaksi dengan baik dengan permukaan baja.

Tabung yang telah disiapkan direndam dalam seng cair pada suhu sekitar 450°C. Setelah penarikan, dilakukan pendinginan dan finishing untuk mendapatkan lapisan pelindung yang berkesinambungan.

Urutan ini penting untuk profil struktural karena bagian persegi panjang yang telah selesai, termasuk sudut dan permukaan terbuka, menerima perlakuan perlindungan korosi setelah pembentukan. Untuk pengadaan proyek, pembeli harus memastikan spesifikasi lapisan seng yang diperlukan daripada hanya menanyakan apakah tabung tersebut “digalvanis”.

Memilih Lapisan Seng

Lapisan seng yang sesuai tergantung di mana tabung persegi panjang akan dipasang.

Angka-angka ini merupakan pilihan pelapisan dan bukan jaminan masa pakai universal. Untuk lingkungan pesisir, bahan kimia, atau lingkungan yang selalu basah, proyek juga harus mempertimbangkan sistem pelapisan tambahan, drainase, perlindungan tepi tajam, dan detail sambungan.

Q235B atau Q355B?

Q235B cocok untuk banyak rangka konvensional, penyangga, pagar, struktur mesin, dan pekerjaan baja umum yang perhitungan strukturnya tidak memerlukan tingkat kekuatan yang lebih tinggi.

Q355B lebih sesuai jika desain melibatkan beban yang lebih tinggi, bentang yang lebih panjang, persyaratan angin atau salju yang lebih kuat, atau ketika pengurangan bobot bagian merupakan hal yang penting. Nilai akhir harus dipilih berdasarkan perhitungan teknik daripada sekadar memilih material yang lebih kuat untuk setiap aplikasi.

Untuk pesanan ekspor, mutu baja yang diperlukan, standar yang berlaku, sifat mekanik, dan dokumen inspeksi harus dikonfirmasi sebelum produksi.

Ketebalan Dinding dan Ukuran Bagian

Ketebalan dinding mempunyai pengaruh langsung terhadap berat bagian, kekakuan, kekuatan sambungan dan kinerja fabrikasi.

Rangka ringan dan struktur penutup mungkin menggunakan bagian dinding yang lebih tipis, sedangkan rangka penahan beban, pangkalan peralatan, dan struktur luar ruangan yang lebih besar biasanya memerlukan dinding yang lebih tebal.

Kisaran 20×40–200×400 mm mencakup rangka yang relatif kompak melalui anggota struktural yang lebih besar. Untuk penawaran, pembeli harus memberikan dimensi luar yang diperlukan, ketebalan dinding, panjang, tingkat baja, persyaratan dan kuantitas lapisan seng. Jika tabung akan digunakan sebagai bagian struktur, kondisi bentang, beban dan sambungan juga berguna untuk pemilihan material.

Proses Manufaktur

Produksi dimulai dengan kumparan baja yang diperiksa kualitasnya, ketebalannya dan kondisi permukaannya. Strip tersebut kemudian diratakan dan secara bertahap dibentuk dingin menjadi profil persegi panjang yang diperlukan.

Pengelasan frekuensi tinggi menyatukan strip yang telah dibentuk, diikuti dengan pengukuran dan pelurusan untuk mengontrol bagian akhir. Pemotongan, pelubangan, atau pra-pemrosesan lainnya dengan panjang tetap dapat diselesaikan sesuai pesanan sebelum digalvanis.

Tabung yang telah disiapkan kemudian menjalani perawatan degreasing, pengawetan dan fluks. Galvanisasi hot-dip dilakukan pada suhu sekitar 450°C, diikuti dengan pendinginan, penyelesaian permukaan seng, serta inspeksi dimensi dan pelapisan akhir.

Menyelesaikan operasi pembentukan dan pelubangan utama sebelum menggembleng juga membantu menghindari kerusakan yang tidak perlu pada lapisan seng akhir selama fabrikasi.

Kontrol Kualitas Sebelum Pengiriman

Untuk pesanan dalam jumlah besar, kualitas tidak ditentukan oleh penampilan saja. Kelas dan ketebalan baja yang masuk diperiksa terlebih dahulu, diikuti dengan inspeksi dimensi selama pembentukan dan inspeksi tabung jadi.

Pos pemeriksaan utama meliputi dimensi persegi panjang, ketebalan dinding, kelurusan, kondisi las, panjang potongan, kualitas permukaan dan lapisan seng. Berat atau ketebalan lapisan dapat diperiksa berdasarkan spesifikasi proyek yang disepakati.

Untuk proyek ekspor, sertifikat material, catatan inspeksi, daftar pengepakan dan dokumen lain yang diperlukan dapat disiapkan sesuai pesanan. Inspeksi pihak ketiga juga dapat diatur bila diperlukan oleh pembeli atau proyek.

Dimana Ini Digunakan

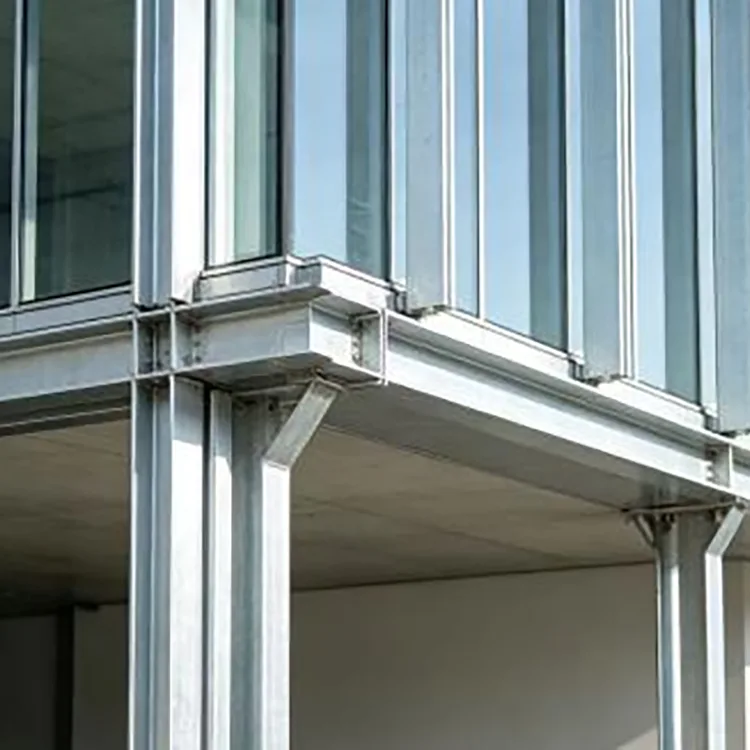

Dinding Tirai dan Struktur Bangunan

Wajah persegi panjang cocok untuk rangka dinding tirai, penyangga fasad, partisi, dan anggota struktur sekunder yang memerlukan ruang sambungan dan kekakuan arah.

Struktur Kota dan Luar Ruangan

Pagar pembatas, pegangan tangan, tempat berlindung, struktur lanskap, rangka iklan, dan bangunan baja terbuka lainnya mendapat manfaat dari perlindungan korosi tambahan pada galvanisasi hot-dip.

Proyek Fotovoltaik

Tabung persegi panjang dapat digunakan untuk bagian pendukung PV tertentu, rangka peralatan dan struktur tambahan. Untuk proyek pesisir atau proyek dengan kelembapan tinggi, spesifikasi seng yang lebih tinggi harus dipertimbangkan sesuai dengan lingkungan korosi.

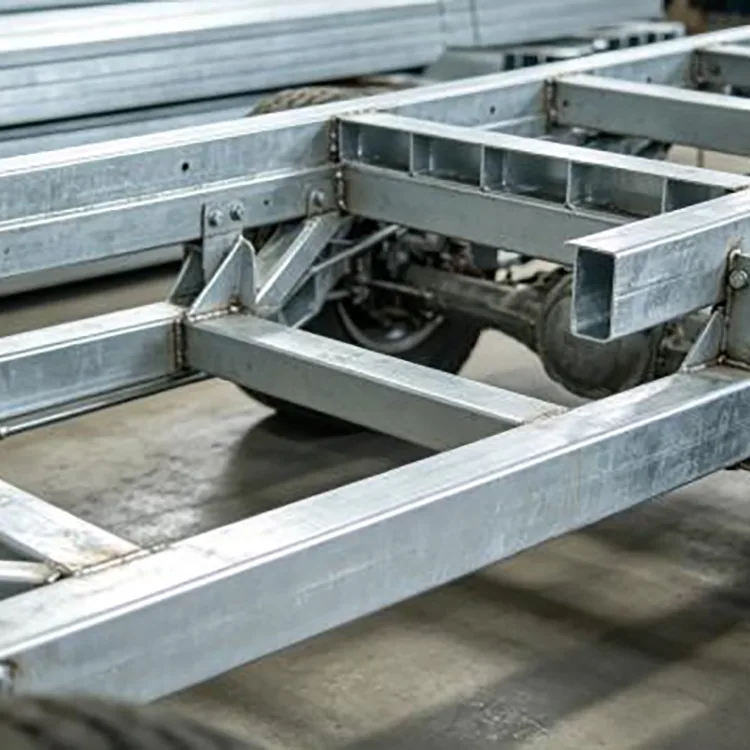

Rangka Mesin dan Peralatan

Permukaan datar pada bagian persegi panjang menyederhanakan pemasangan braket dan pemasangan peralatan. Penggunaan umum meliputi basis mesin, rangka konveyor, dukungan otomasi, dan platform peralatan.

Fasilitas Pergudangan dan Industri

Tabung dapat digunakan untuk komponen rak, rangka penyangga, struktur gudang, dan komponen tambahan yang memerlukan konsistensi dimensi dan ketahanan terhadap korosi.

Rumah Kaca, Struktur Sementara dan Rangka

Kombinasi geometri persegi panjang, bobot sedang, dan pemrosesan yang tersedia membuatnya cocok untuk rangka rumah kaca, struktur panggung, rangka sementara, dan rakitan fabrikasi lainnya.

Diproses Sebelum Pengiriman

Untuk proyek dengan dimensi pemasangan berulang, pra-pemrosesan dapat mengurangi pekerjaan pemotongan dan pengeboran di lokasi kerja.

Layanan umum meliputi pemotongan, pelubangan, slotting, pengeboran, pembengkokan, kemiringan, dan penutupan ujung dengan panjang tetap. Pemrosesan dapat didasarkan pada gambar, file DXF/CAD, atau jadwal dimensi.

Ketika lubang atau potongan dibuat setelah galvanisasi, area baja yang terbuka harus mendapat perlindungan perbaikan kaya seng yang sesuai. Oleh karena itu, umumnya lebih baik untuk menyelesaikan pelubangan dan pemotongan yang direncanakan sebelum tahap galvanisasi hot-dip kapan pun desain produksi memungkinkan.

Tabung Persegi Panjang Galvanis Hot-Dip vs Tabung Persegi Panjang Hitam

Pilihannya terutama bergantung pada lingkungan instalasi dan persyaratan pemeliharaan.

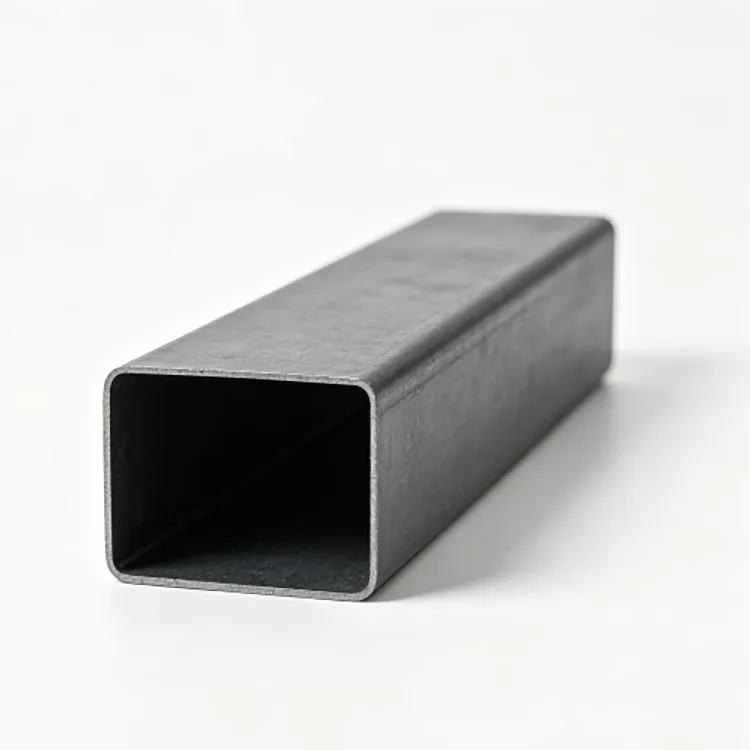

Tabung persegi panjang hitam memiliki biaya bahan awal yang lebih rendah dan dapat bekerja dengan baik untuk struktur dalam ruangan yang kering di mana permukaannya akan menerima lapisan yang sesuai atau korosi tidak menjadi masalah utama.

Tabung persegi panjang galvanis hot-dip memiliki lapisan seng yang memberikan penghalang fisik dan perlindungan korosi yang dikorbankan. Oleh karena itu lebih cocok untuk aplikasi di luar ruangan dan lembab di mana pengecatan berulang atau perawatan karat akan meningkatkan pekerjaan pemeliharaan.

Untuk proyek luar ruangan jangka panjang, hanya membandingkan harga pembelian saja bisa menyesatkan. Spesifikasi pelapisan, paparan yang diharapkan, persyaratan fabrikasi dan rencana pemeliharaan semuanya harus dimasukkan dalam perbandingan biaya.

Aplikasi Proyek

Struktur Transportasi Kota

Sebuah proyek jalan dan lalu lintas kota menggunakan tabung persegi panjang galvanis hot-dip Q235B 100×60×4 mm untuk rangka penyangga, termasuk pelindung jalan dan struktur pagar pembatas. Kombinasi kekakuan penampang persegi panjang dan perlindungan galvanis dipilih untuk paparan luar ruangan terhadap hujan, angin, dan debu.

Fasilitas Gudang dan Industri

Sebuah proyek gudang logistik menggunakan tabung persegi panjang galvanis hot-dip berukuran 40×80×2,0 mm untuk aplikasi rak dan rangka peralatan. Dimensi bagian yang konsisten membantu perakitan, sedangkan permukaan galvanis cocok untuk kondisi lembab yang terkait dengan penggunaan gudang dan industri.

Daftar Periksa Pengadaan

Sebelum melakukan pemesanan massal, konfirmasikan poin-poin berikut:

Pertanyaan Umum

Apa perbedaan antara tabung baja galvanis persegi panjang dan persegi?

Tabung persegi memiliki dimensi sisi yang sama dan biasanya digunakan untuk kolom, rangka, dan komponen yang memerlukan geometri lebih seimbang. Tabung persegi panjang memiliki panjang sisi yang berbeda dan seringkali lebih nyaman untuk komponen horizontal, rangka dinding tirai, struktur peralatan, dan aplikasi yang memerlukan kekakuan arah atau permukaan pemasangan yang lebih lebar.

Bisakah tabung persegi panjang disuplai dalam dimensi non-standar?

Ya. Ukuran bagian non-standar, panjang tetap, dan persyaratan pemrosesan dapat didiskusikan sesuai dengan gambar proyek dan kelayakan produksi.

Bisakah Anda memotong dan melubangi tabung sebelum dikirim?

Ya. Pemotongan, pelubangan, slotting, pengeboran, pembengkokan, penutupan ujung dan kemiringan dapat diatur. Untuk produk galvanis, pemrosesan yang direncanakan biasanya diselesaikan sebelum galvanisasi hot-dip jika memungkinkan.

Apakah lapisan seng 200–275 g/m² diperlukan untuk setiap proyek luar ruangan?

Tidak. Paparan normal di dalam ruangan di luar ruangan tidak secara otomatis memerlukan tingkat seng tertinggi. Pelapisan harus dipilih berdasarkan kelembapan, semprotan garam, paparan bahan kimia, frekuensi pembasahan, dan masa pakai yang diharapkan.

Bisakah Q355B menggantikan Q235B secara langsung?

Tidak secara otomatis. Meskipun Q355B memiliki kekuatan yang lebih tinggi, mengubah kualitas baja tidak berarti bahwa bagian yang sama selalu dapat digunakan tanpa memeriksa desain struktur, sambungan, persyaratan pengelasan, dan standar yang berlaku.

Bisakah tabung persegi panjang galvanis hot-dip dilas?

Ya, tapi pengelasan merusak lapisan seng setempat dan menghasilkan asap yang mengandung seng. Diperlukan ventilasi yang sesuai, prosedur pengelasan, dan perbaikan kaya seng pasca pengelasan.

Dokumen apa saja yang dapat diberikan untuk pesanan ekspor?

Sertifikat material, catatan pemeriksaan produk, daftar pengepakan, faktur komersial, dan dokumen ekspor atau proyek lainnya dapat disiapkan sesuai dengan persyaratan pesanan yang disepakati.

Berapa waktu pengiriman normalnya?

Pesanan stok biasa biasanya dapat disiapkan untuk pengiriman dalam waktu sekitar 3–7 hari kerja. Pesanan produksi standar biasanya memakan waktu sekitar 10–15 hari kerja, sedangkan pesanan dalam jumlah besar atau pesanan khusus harus dikonfirmasi sesuai dengan ukuran bagian, lapisan seng, dan persyaratan pemrosesan.
