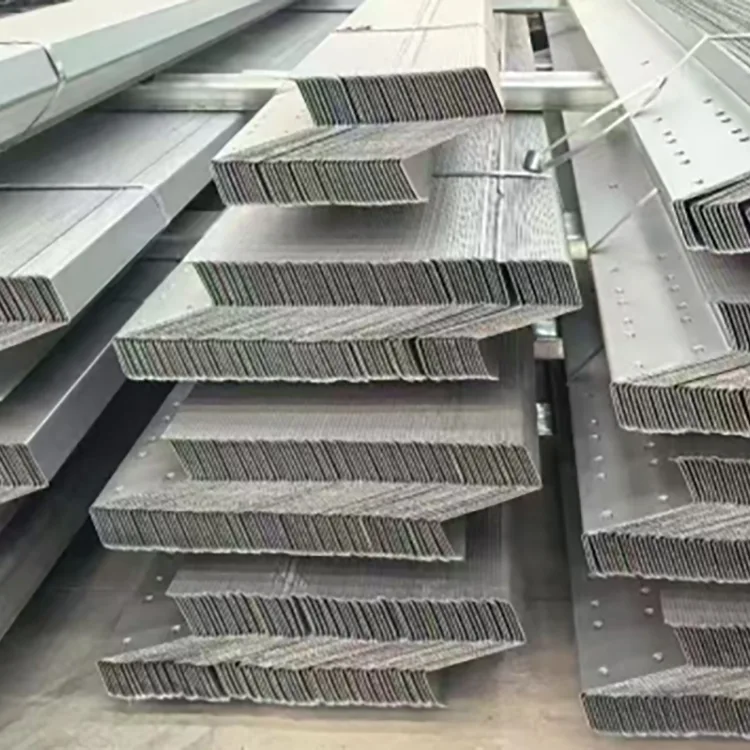

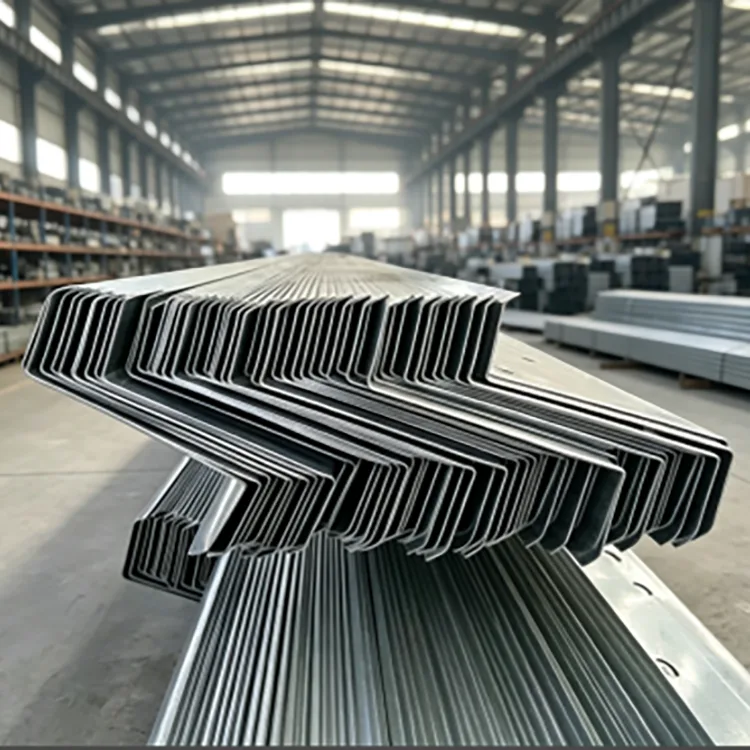

Z Purlin Galvanis

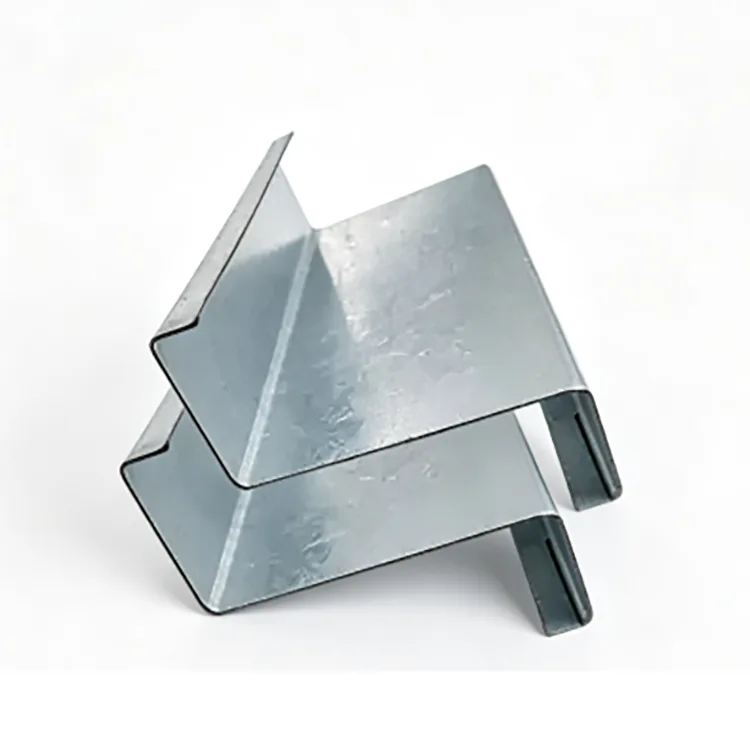

Purlin Z galvanis adalah bagian struktural bentuk dingin yang terbuat dari strip baja Q235B atau Q355B. Strip melewati beberapa gulungan pembentuk untuk membuat profil Z, diikuti dengan pemotongan, pelubangan, dan pemrosesan sudut. Bagian yang telah selesai kemudian diasamkan, difluks, dan digalvanis panas sebagai satu bagian yang lengkap.

Profil Z terutama digunakan pada atap miring karena bagian yang berdekatan dapat tumpang tindih pada ujungnya. Ini mendukung garis purlin kontinu dan dapat mengurangi sambungan terpisah dibandingkan dengan bagian C konvensional. Ini juga dapat digunakan untuk rangka dinding dan struktur baja ringan lainnya jika geometri dan kapasitas bebannya sesuai dengan desain.

Urutan pembuatannya penting: pembentukan, pemotongan, dan pelubangan diselesaikan sebelum galvanisasi, sehingga bagian Z yang telah selesai dan area olahannya menerima lapisan seng selama tahap galvanisasi.

Dimana Bagian Z Membuat Perbedaan

Ciri khas purlin Z adalah tumpang tindih antara bagian-bagian yang berdekatan.

Pada atap miring, flensa atas dan bawah dari bagian Z yang berdekatan dapat saling tumpang tindih, sehingga garis purlin terus berlanjut melalui struktur atap. Hal ini dapat mengurangi pekerjaan pemotongan dan penyambungan dibandingkan dengan komponen terpisah pada setiap bentang.

Atap dengan kemiringan di atas 10° umumnya lebih cocok untuk memanfaatkan tumpang tindih berpenampang Z. Di bawah sekitar 8°, purlin C mungkin menawarkan pengaturan yang lebih sederhana.

Z purlin juga dapat digunakan sebagai purlin dinding. Bagian terakhir harus mengikuti gambar struktur dan perhitungan beban.

Galvanisasi Dilakukan Setelah Fabrikasi

Strip baja pertama kali diproses menjadi bagian Z yang sudah jadi. Pekerjaan pemotongan, pelubangan, dan sudut diselesaikan sebelum anggota memasuki bak galvanisasi. Profil lengkap kemudian dibersihkan, difluks dan direndam dalam seng cair pada suhu sekitar 450°C.

Kumparan baja → perataan → pembentukan gulungan dingin → pemotongan dengan panjang tetap → pelubangan dan pemotongan sudut → pelurusan dan pelepas tegangan → degreasing dan pengawetan → fluks → pengeringan → galvanisasi hot-dip → pendinginan dan pasivasi → inspeksi lapisan seng → inspeksi penampilan → pengepakan.

Urutan ini memungkinkan sudut yang terbentuk dan lubang sambungan digalvanis bersama dengan profil yang telah selesai.

Spesifikasi Utama

Lapisan Seng Harus Sesuai dengan Lingkungan Korosi

Untuk paparan normal di luar ruangan, seperti atap pabrik biasa dan struktur PV atap tanpa semprotan garam atau gas kimia, ≥85 μm adalah spesifikasi awal yang umum.

Untuk bangunan peternakan, bengkel lembab, dan bangunan tepi sungai, 120–180 μm memberikan tingkat pelapisan yang lebih tinggi.

Untuk wilayah pesisir, pelabuhan, pabrik kimia, dan lingkungan air limbah, kisaran yang disarankan dapat ditingkatkan menjadi 200–275 μm.

Lapisan akhir harus dikonfirmasi sesuai dengan lingkungan korosi dan persyaratan desain proyek.

Q235B atau Q355B?

Untuk atap pabrik biasa, struktur fotovoltaik atap, dan bangunan pertanian, Q235B umumnya cukup bila bagian dan ketebalan yang dibutuhkan memenuhi beban yang dihitung.

Q355B cocok untuk purlins bentang besar, daerah bersalju lebat, daerah berangin kencang, dan proyek pesisir yang menuntut. Berdasarkan data proyek yang disediakan, Q355B dapat memberikan kapasitas penahan beban sekitar 30% lebih tinggi di bagian yang sama dalam kondisi yang sebanding. Apakah hal ini memungkinkan bagian yang lebih kecil atau konsumsi baja yang lebih rendah harus ditentukan oleh perhitungan struktural.

Oleh karena itu, tingkat material harus dipilih sesuai dengan kebutuhan struktural.

Pemilihan Bagian Z dan Ketebalan Dinding

Ketinggian bagian menentukan geometri keseluruhan purlin, sedangkan ketebalan dinding mempengaruhi ketahanan terhadap beban dan deformasi.

Untuk ketebalan dinding:

1,2–1,4 mm umumnya digunakan untuk aplikasi penutup dengan bentang kecil dan beban ringan.

1,5–2,0 mm adalah kisaran umum untuk purlin atap pabrik dan struktur fotovoltaik atap.

2,2–3,0 mm lebih cocok jika atap memiliki bentang lebih besar atau beban salju, angin, atau struktur lebih tinggi.

Tinggi dan tebal bagian harus dipilih bersama dengan bentang, jarak purlin, beban atap dan defleksi yang diijinkan.

Dimana Z Purlin Galvanis Digunakan

Atap pabrik baja: purlin atap dan purlin dinding untuk bangunan industri terbuka.

Sistem fotovoltaik atap: khususnya atap miring dengan penampang Z yang tumpang tindih dapat menyederhanakan pengaturan purlin.

Bangunan pesisir: sistem atap dan penutup terbuka di dekat garis pantai dan pelabuhan, menggunakan lapisan seng yang ditingkatkan jika diperlukan.

Struktur peternakan dan pertanian: gudang dengan kelembapan tinggi, rumah kaca, dan bangunan lain di mana kondensasi dapat mempercepat korosi baja.

Fasilitas industri lembab: rangka atap dan dinding di sekitar bengkel dimana baja hitam biasa memerlukan perlindungan tambahan terhadap korosi.

Struktur baja ringan luar ruangan: struktur kota dan struktur atap miring terbuka lainnya.

Apa yang Ditambahkan Hot-Dip Galvanizing

Lapisan seng memberikan perlindungan penghalang dan perlindungan pengorbanan. Ini memisahkan substrat baja dari kelembapan dan oksigen, sementara seng juga dapat memberikan perlindungan elektrokimia di sekitar area kecil kerusakan lapisan lokal.

Hal ini berguna untuk purlin atap karena mengecat ulang struktur atap yang terpasang lebih sulit dibandingkan merawat baja di permukaan tanah.

Galvanisasi hot-dip memberikan perlindungan korosi pada seluruh permukaan yang terbentuk. Ini bukan pengganti drainase yang tepat, desain sambungan, atau perbaikan lokasi setelah pemotongan dan pengelasan.

Tiga Perbandingan Pengadaan Umum

Purlin Z galvanis vs purlin C galvanis

Z purlin sangat berguna ketika bagian-bagian yang berdekatan dapat tumpang tindih di sepanjang atap yang miring. C purlin seringkali lebih cocok untuk atap atau tata letak yang lebih datar dimana tumpang tindih memberikan sedikit manfaat praktis.

Purlin Z galvanis vs purlin Z yang dicat

Cat memberikan perlindungan permukaan, namun kerusakan di sekitar sudut, lubang, potongan, dan titik sambungan perlu diperhatikan. Galvanisasi hot-dip diterapkan pada profil yang telah selesai dan memberikan perlindungan korosi pada baja terbuka. Masa pakai cat “5–10 kali lebih lama” yang sering dikutip tidak boleh dianggap sebagai aturan universal karena kinerja cat sangat bergantung pada sistem pelapisan, persiapan, dan pemaparan.

Purlin Z galvanis hot-dip vs purlin Z elektrogalvanis

Pelapis elektrogalvanis biasanya jauh lebih tipis dibandingkan pelapis galvanis hot-dip. Untuk paparan luar ruangan jangka panjang, galvanisasi hot-dip umumnya ditentukan ketika perlindungan seng yang besar diperlukan.

Apa yang Harus Diperiksa Pembeli Sebelum Memesan

Untuk proyek atap rekayasa, pesanan harus mengidentifikasi lebih dari sekedar “Z purlin.”

Bagian: Z100–Z300 atau profil khusus gambar.

Ketebalan dinding: 1,2–3,0 mm.

Kelas baja: Q235B atau Q355B.

Lapisan seng: ≥85 μm, 120–180 μm atau 200–275 μm berdasarkan paparan.

Panjang: panjang standar atau tetap non-standar.

Punching: diameter lubang, jarak dan letaknya sesuai gambar.

Permukaan: hot-dip galvanis setelah pembentukan dan fabrikasi.

Spesifikasi yang jelas seperti seng Q355B / Z200 / 2,0 mm / 200 μm / panjang tetap / pra-lubang lebih mudah bagi pabrikan untuk mengutip dan memproduksi secara konsisten daripada permintaan umum untuk "baja Z galvanis".

Koneksi dan Pemrosesan Situs

Pemotongan dan pelubangan utama sebaiknya diselesaikan sebelum galvanisasi. Jika pengeboran atau pemotongan tambahan tidak dapat dihindari di lokasi, baja yang terbuka harus dibersihkan dan diberi lapisan perbaikan kaya seng yang sesuai.

Pengelasan menghilangkan seng di sekitar lasan. Setelah pengelasan, area tersebut harus dibersihkan dan diperbaiki. Jika desain struktural memungkinkan, sambungan baut lebih mudah diatur pada purlin galvanis.

Manufaktur dan Kontrol Kualitas

Pengendalian produksi dimulai dengan strip baja. Kumparan yang masuk diperiksa kualitasnya, ketebalannya dan kondisi permukaannya sebelum gulungan dibentuk.

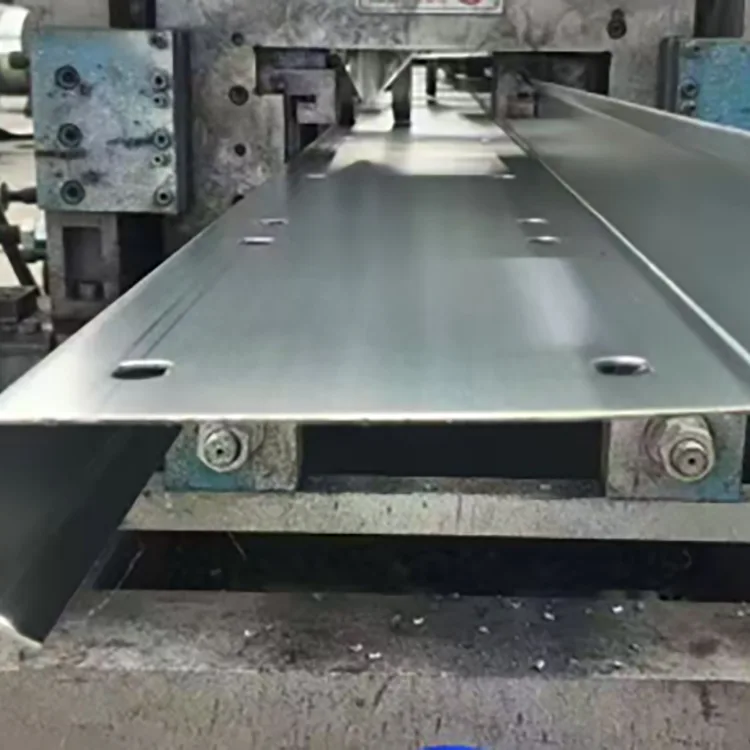

Selama pembentukan, pemeriksaan dimensi fokus pada tinggi bagian, geometri flensa, ketebalan dinding, kelurusan dan puntiran. Punching diperiksa terhadap gambar yang disetujui.

Setelah galvanisasi, lapisan diperiksa untuk mengetahui cakupan, ketebalan, penampilan dan cacat seperti area terbuka, pengelupasan atau penumpukan seng yang berlebihan. Akurasi panjang tetap dan kelurusan keseluruhan juga diperiksa sebelum pengepakan.

Referensi Pemilihan Proyek

Atap pabrik curam di daratan atau PV atap: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Peternakan, bengkel lembab atau proyek tepi sungai: Q235B atau Q355B, 120–180 μm.

Proyek pesisir atau pelabuhan: Q355B, 200–275 μm, dengan ketebalan dinding dipilih untuk beban struktural.

Atap bentang besar dengan angin kencang atau salju: Q355B, bagian Z lebih besar dan ketebalan dinding 2,2–3,0 mm jika diperlukan.

Atap dalam ruangan kering: Z purlin dingin yang tidak dilapisi mungkin merupakan pilihan yang lebih ekonomis.

Pertanyaan Umum

Q1. Apakah lapisan seng akan rusak jika purlin Z tumpang tindih?

Tumpang tindih baut yang normal tidak boleh menyebabkan pengelupasan area yang luas jika lapisan galvanis memiliki daya rekat yang baik. Kerusakan mekanis kecil dapat diperbaiki dengan cat perbaikan kaya seng.

Q2. Bisakah purlin Z galvanis dilas?

Ya, tapi lapisan seng di sekitar lasan akan rusak karena panas. Area yang dilas harus dibersihkan dan diperbaiki setelah pengelasan. Sambungan baut umumnya lebih disukai jika memungkinkan.

Q3. Apakah Z purlin hanya cocok untuk atap saja?

Tidak, bisa juga digunakan sebagai purlin dinding. Namun, purlin C seringkali lebih cocok untuk sistem dinding karena tumpang tindih bagian Z kurang berguna pada rangka dinding vertikal.

Q4. Dapatkah Z purlin galvanis digunakan untuk proyek PV atap selama 25 tahun?

Hal ini dapat ditentukan untuk struktur PV yang tahan lama, namun lapisan seng harus disesuaikan dengan lingkungan sebenarnya. Proyek di daratan dan pesisir tidak serta merta menggunakan ketebalan lapisan yang sama.

Q5. Bagaimana cara mengidentifikasi Z purlin yang telah digalvanis sebelum dibentuk?

Periksa sudut yang terbentuk apakah lapisan seng terus retak atau terkelupas. Untuk pengadaan, konfirmasikan proses pabrikan dan minta bagian Z dibentuk dan dilubangi sebelum dilakukan proses galvanisasi hot-dip.

Q6. Bisakah pabrikan menyediakan purlin Z yang sudah dilubangi?

Ya. Ukuran lubang, jarak dan posisi dapat diproduksi sesuai dengan gambar struktur. Menyelesaikan pelubangan sebelum menggembleng juga memungkinkan area yang diproses menerima seng selama tahap galvanisasi.

Q7. Lapisan seng apa yang sebaiknya digunakan di dekat pantai?

Untuk paparan pantai yang kuat, lapisan 200–275 μm dapat ditentukan sebagai persyaratan awal. Lapisan akhir harus ditentukan sesuai dengan kondisi korosi proyek dan spesifikasi yang berlaku.

Q8. Apakah purlin Z yang lebih tebal selalu lebih baik?

Tidak. Dinding yang lebih tebal meningkatkan konsumsi dan biaya baja. Ketebalan yang benar bergantung pada bentang, jarak, beban angin dan salju, tinggi bagian, dan perhitungan struktur.
